Connessioni elettriche industriali con interruttore integrato
Mettete in sicurezza le vostre manovre elettriche grazie alle prese DECONTACTOR™, dotate di un interruttore integrato con potere di interruzione, progettate per consentire la connessione e la disconnessione sotto carico senza rischio di arco elettrico.UNA PROGETTAZIONE UNICA AL MONDO
La combinazione perfetta tra i vantaggi di una presa di corrente e le prestazioni di un interruttore
Collegare e scollegare i vostri apparecchi in tutta sicurezza
L’unica presa di corrente in grado di interrompere sotto carico fino a 250 A senza l’ausilio di un filo pilota o di un contattore
Con oltre 70 anni di ricerca e innovazione, la gamma DECONTACTOR™ rappresenta l’eccellenza in termini di affidabilità e sicurezza nel suo settore, offrendo prestazioni senza pari. Ti permette di collegare e scollegare i tuoi dispositivi migliaia di volte, anche negli ambienti più gravosi, garantendo totale sicurezza.
Un livello di sicurezza senza pari Frutto della tecnologia MARECHAL®, la presa DECONTACTOR™ consente di collegare e scollegare sotto carico fino a 250 A/110 kW, senza l’installazione di fili pilota o interruttori aggiuntivi, in modo rapido e sicuro. Non è quindi necessario l’intervento di elettricista specializzato. La possibilità di collegare e scollegare i tuoi macchinari in pochi secondi ti permette di:
- • ridurre i tempi di intervento e di fermo della produzione;
- • facilitare le operazioni di manutenzione;
- • ridurre i costi.
La conformità delle tue apparecchiature elettriche è garantita I dispositivi DECONTACTOR™ sono progettati per soddisfare tutti i tuoi vincoli operativi e rispettano le normative e i regolamenti vigenti. Installati in prossimità di un motore o di una macchina, garantiscono la sicurezza dell’operatore contro l’avviamento accidentale, svolgendo al contempo le seguenti funzioni:
- • sezionamento: separazione dei contatti;
- • interruzione per manutenzione: interruzione visibile e interruzione sotto carico;
- • interruzione d’emergenza: interruzione sotto carico;
- • Lucchettabilità: per le procedure di blocco di sicurezza.
Scollegare l’impianto in modo rapido e sicuro prima di effettuare qualsiasi intervento.
Nessun arco elettrico
Nessun accesso alle parti attive
Capacità di rottura del carico fino a 250 A
La struttura può essere consegnata
Facile ed economico da installare
Molto compatto
Ricco di funzioni per la vostra sicurezza

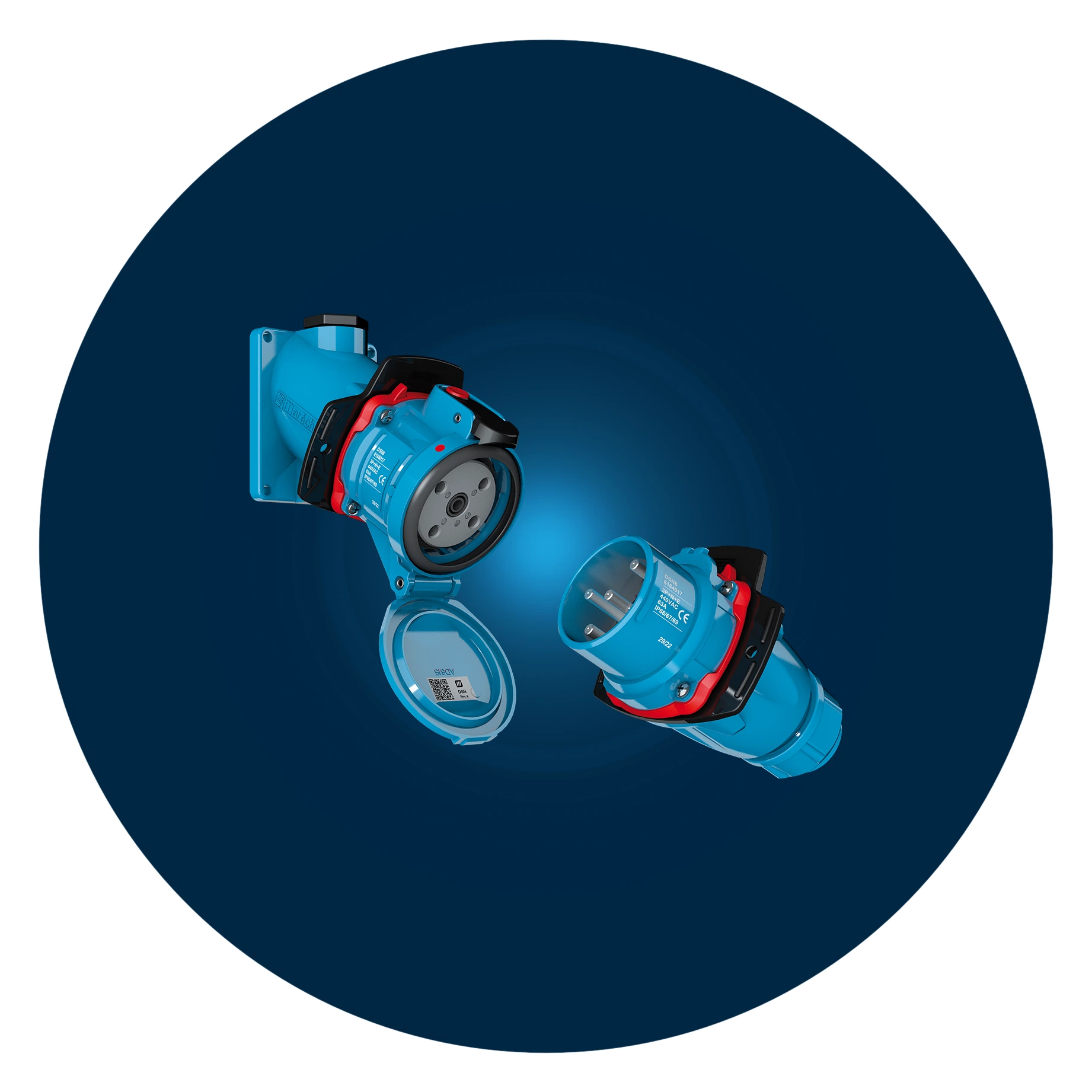

Presa DECONTACTOR™
con interruttore integrato
Presa CLASSIC – Presa industriale IEC/EN 60 309-2
con interruttore
Prodotto 63 A (stessa scala)
Progettato per la massima sicurezza elettrica: l’interruttore integrato consente di spegnere il carico*.
La semplice pressione del pulsante interrompe la corrente e previene il rischio di scosse elettriche. La spina è quindi diseccitata.
Il DECONTACTOR™ consente di rispettare le norme di installazione senza aggiungere un circuito di controllo o un interruttore a monte.
Eccezionale qualità di connessione: contatto terminale con cuscinetto in argento-nichel
I DECONTACTOR™ MARECHAL® sono tutti dotati di contatti di testa su pastiglie in argento-nickel. Garantiscono una qualità nel collegamento e scollegamento sotto carico eccezionale.
L’argento, anche se ossidato, è un eccellente conduttore elettrico. La conducibilità è ottimale anche in presenza di vibrazioni e variazioni di temperatura, grazie alla pressione esercitata sulle pastiglie dalle molle.
I contatti MARECHAL® utilizzano una treccia aggraffata dotata di molla che garantisce prestazioni e tolleranze superiori rispetto ai contatti tradizionali con spinotto e alveolo. La flessibilità della treccia consente alla pastiglia del contatto presa di rimanere costantemente allineata con quella del contatto spina. I contatti MARECHAL® sono trattati in superficie per garantire una resistenza alla corrosione di gran lunga superiore rispetto al rame o all’ottone.
Più efficienti di un morsetto automatico: i morsetti a bloccaggio elastico
L’allentamento dei morsetti (e il conseguente surriscaldamento) sono una delle principali cause di guasto di un impianto elettrico. Questo è dovuto a diversi fattori, tra cui:
- vibrazioni tipiche degli impianti industriali;
- cicli termici;
- compressione dei conduttori;
- malleabilità del rame.
I contatti MARECHAL® sono dotati di morsetti di collegamento a “bloccaggio elastico”. Il serrafilo, tagliato e avvolto da un anello elastico, mantiene una forza di serraggio costante anche in presenza dei fattori di rischio elencati sopra. Questo solido e costante affrancamento del conduttore al morsetto evita la necessità di controlli e serraggi periodici.
Riduzione dei tempi di inattività della produzione.
Riduzione e semplificazione delle operazioni di manutenzione.
Capacità di sopportare sovraccarichi fino a 8 volte la corrente nominale
Scoprite come il DECONTACTOR™ riduce al minimo il riscaldamento e ottimizza l’efficienza energetica di un’installazione, consentendo di ridurre i consumi.
CURVA DI RISCALDAMENTO COMPARATIVA
- Avendo una bassa resistenza, i DECONTACTOR™ hanno una lunga costante di tempo: raggiungono lentamente la temperatura di equilibrio e possono quindi assorbire sovracorrenti transitorie senza surriscaldarsi.
- In caso di sovraccarico, le prese standard IEC 60309-2 raggiungono molto rapidamente una temperatura ben superiore alla loro capacità.
Protezione ottimale dell’utente: disco di sicurezza
Le prese sono dotate di un disco di sicurezza bloccato che impedisce l’accesso ai contatti sotto tensione con le dita (IP2X/IPXXB) o con un utensile di diametro ≥ 1 mm (IP4X/IPXXD).
Questo disco può essere sbloccato solo utilizzando una spina compatibile, evitando così il rischio di scosse elettriche.
Buste in materiale tecnico
Gli apparecchi MARECHAL® utilizzano involucri in polimero rinforzato con fibra di vetro (GRP) o in metallo, a seconda del modello.
Questa scelta di materiali conferisce all’innesto eccellenti prestazioni meccaniche e contribuisce alla sua longevità.
Garanzia di autosigillatura, nessun anello da girare
L’indice di protezione (IP) valuta la resistenza di un prodotto all’intrusione di oggetti solidi e liquidi.
Impermeabili fino a IP66/IP67/IP69, i dispositivi MARECHAL® possono essere utilizzati negli ambienti più difficili e sopportare frequenti lavaggi delle aree di produzione, nonché la pulizia ad alta pressione e ad alta temperatura.
Controllo migliorato: contatti ausiliari e pilota
Il DECONTACTOR™ può essere dotato di contatti ausiliari per la trasmissione di basse correnti.
Procedure di blocco semplificate: blocco con lucchetto
Il blocco impedisce l’alimentazione o il funzionamento involontario di un dispositivo durante la manutenzione.
L’uso del DECONTACTOR™ fa parte delle procedure di blocco (LOTO).
In prossimità delle vostre macchine o dei vostri motori elettrici, il lockout garantisce la protezione del vostro personale, senza dover ricorrere a un elettricista qualificato.
MARECHAL ELECTRIC vi offre un blocco semplice e rapido, realizzabile su spina collegata o scollegata.
Opzioni di codifica a 24 tensioni/frequenze
Nel campo della bassa tensione esistono 17 tensioni diverse, che possono coesistere nello stesso sito industriale.
A queste vanno aggiunte le diverse frequenze e la necessità sempre più frequente di corrente continua (produzione o stoccaggio di energia alternativa, pannelli solari, turbine eoliche, ecc.)
Le 24 posizioni di codifica consentono di creare combinazioni uniche di polarità, tensioni e frequenze.
Di conseguenza, è possibile collegare tra loro solo prese e connettori progettati con la stessa codifica.
Esempio di codifica
Risparmio per l’installazione: doppia tensione
L’esclusivo sistema di codifica di MARECHAL® consente inoltre alle prese di offrire un sistema a “doppia tensione”.
Infatti, una singola presa, ad esempio 3P+N+E, che offre 220/250 V AC e 380/440 V A a 50 Hz, può tranquillamente alimentare 4 spine con la stessa codifica, ma con polarità e/o tensioni diverse:
- Una spina 3P+N+E (quadripolare) a 400 V CA, 50 Hz
- Spina trifase 3P+T, 400 V CA, 50 Hz
- Spina 2P+T a 400 V CA, 50 Hz
- Una spina monofase 1P+N+E a 230 V CA, 50
La presenza di due tensioni erogate dalla stessa base riduce significativamente il numero di basi installate e fa risparmiare denaro.
Scoprite la modularità delle prese MARECHAL®
Frutto Presa
Presa
–
Presa da pannello inclinata
Presa
Flangia inclinata
Presa da parete
Presa
Scatola da parete
Presa mobile
Presa
Impugnatura
Spina mobile
Spina
Impugnatura
Spina da pannello
Spina
–
Spina da parete
Spina
Scatola da parete
Spina da pannello inclinata
Spina
Flangia inclinata
