Scheda tecnica interruzione - MARECHAL ELECTRIC

Potere di interruzione

Per garantire la sicurezza degli utilizzatori e delle installazioni, una presa di corrente deve essere in grado di:

Impedire la rimozione accidentale o involontaria di una spina dalla sua Presa.
Resistere alla chiusura accidentale su una corrente di guasto (motore bloccato, cavo danneggiato, ecc.).
Essere collegata e scollegata in condizioni di carico normale, sovraccarico (in caso di emergenza) o in presenza di corrente induttiva residua.
Resistere a un cortocircuito.

Norma IEC/EN 60309-1 - Prese di corrente per uso industriale

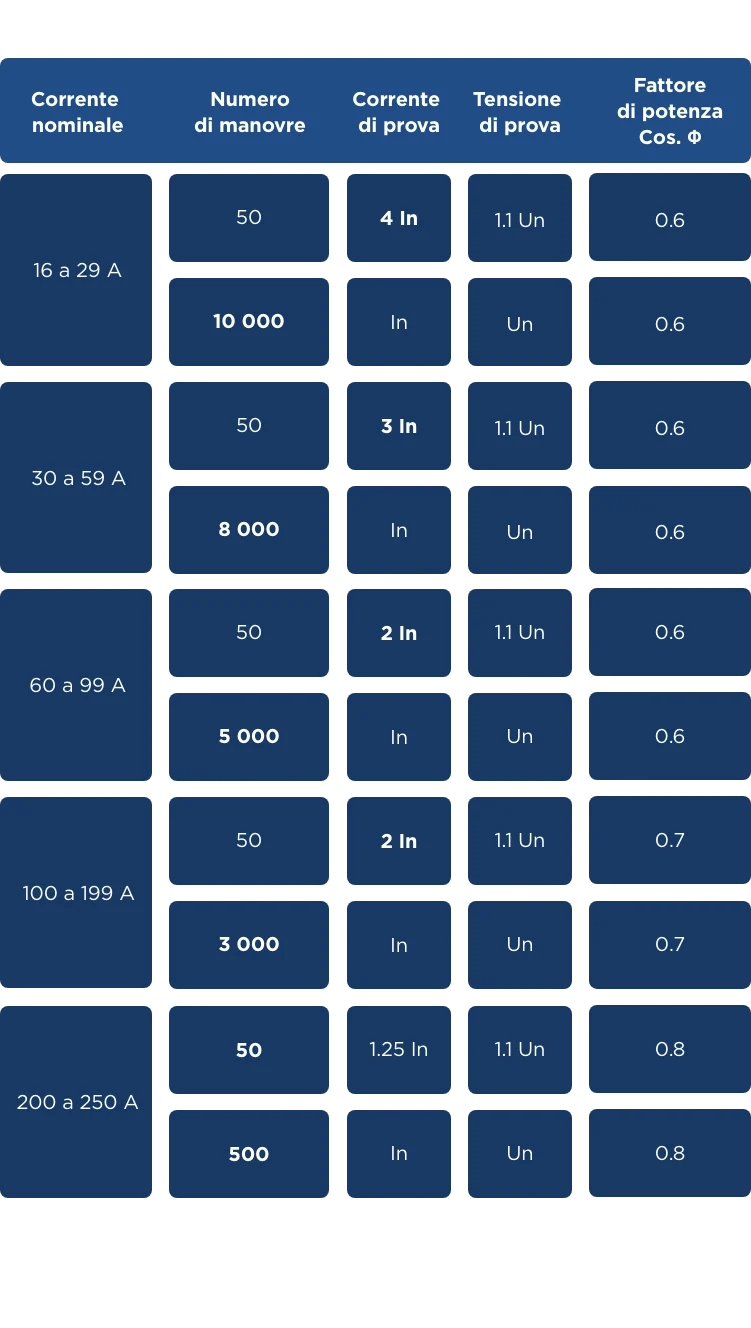

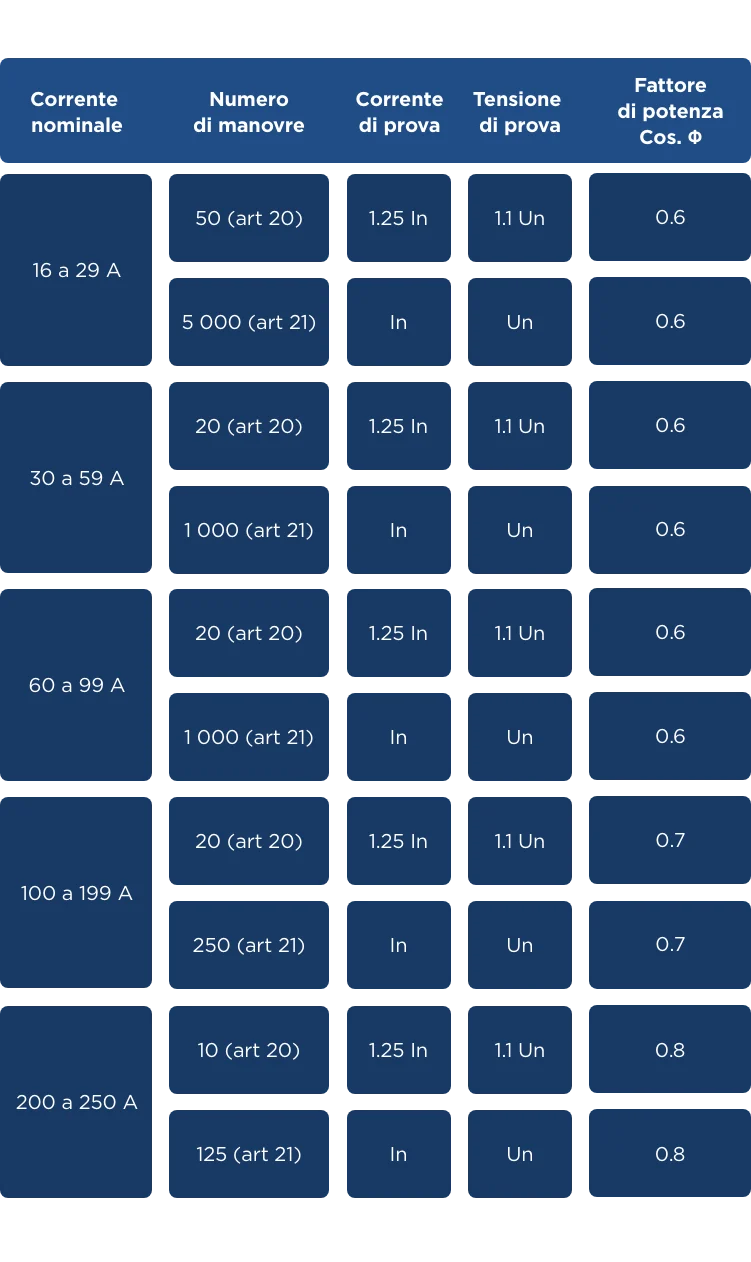

Secondo la norma IEC/EN 60309-1, i dispositivi senza interblocco devono avere un sufficiente potere di interruzione. La conformità viene verificata testando ogni dispositivo con un nuovo dispositivo complementare. La conformità a questa norma è valutata dal superamento da parte dello stesso dispositivo delle prove successive dei paragrafi 20 (potere di interruzione), 21 (funzionamento normale) e 22 (sovratemperature). Qualsiasi fallimento invalida l’intera serie.

Norma IEC 60309-4 – Prese di corrente per usi industriali – Parte 4: Prese di corrente e prese mobili con interruttore, con o senza dispositivo di interblocco.

La presente norma riguarda le prese con dispositivo di isolamento, comprese le prese con dispositivo di commutazione incorporato. Per la conformità si applica la clausola 20 della norma IEC/EN 60309-1, con la seguente eccezione:

Una presa di corrente o una presa mobile associata a un interruttore senza dispositivo di interblocco deve essere testata con il dispositivo di interruzione in posizione chiusa
Una presa di corrente o una presa mobile con dispositivo di interruzione integrato senza dispositivo di interblocco deve essere testata due volte:
- il primo test con il dispositivo di interruzione in posizione chiusa (test della presa o della presa mobile)
- un secondo test con la spina che manovra il dispositivo di interruzione rimanendo inserita nella presa o nella presa mobile (test dell’interruttore)

I DECONTACTOR™ rientrano in questa norma.

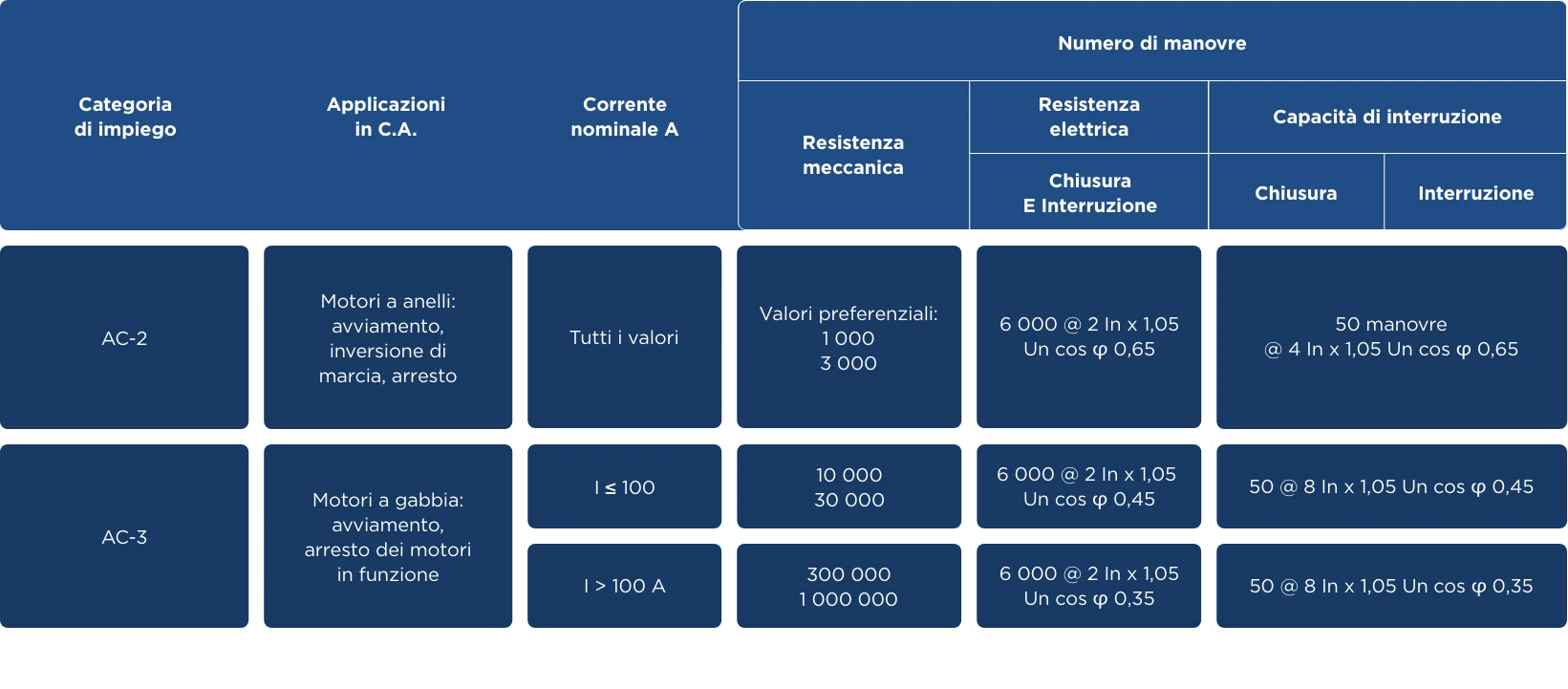

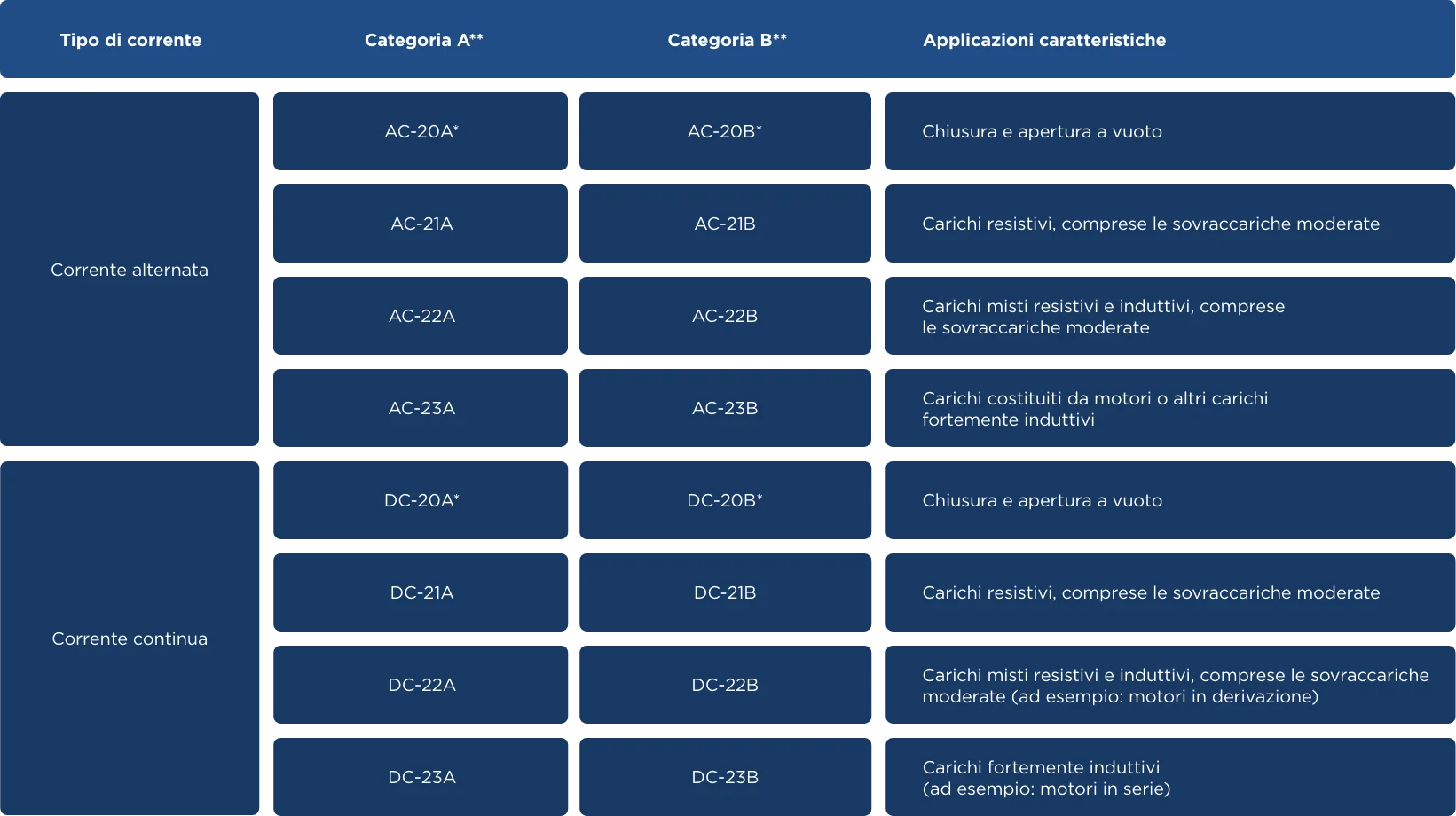

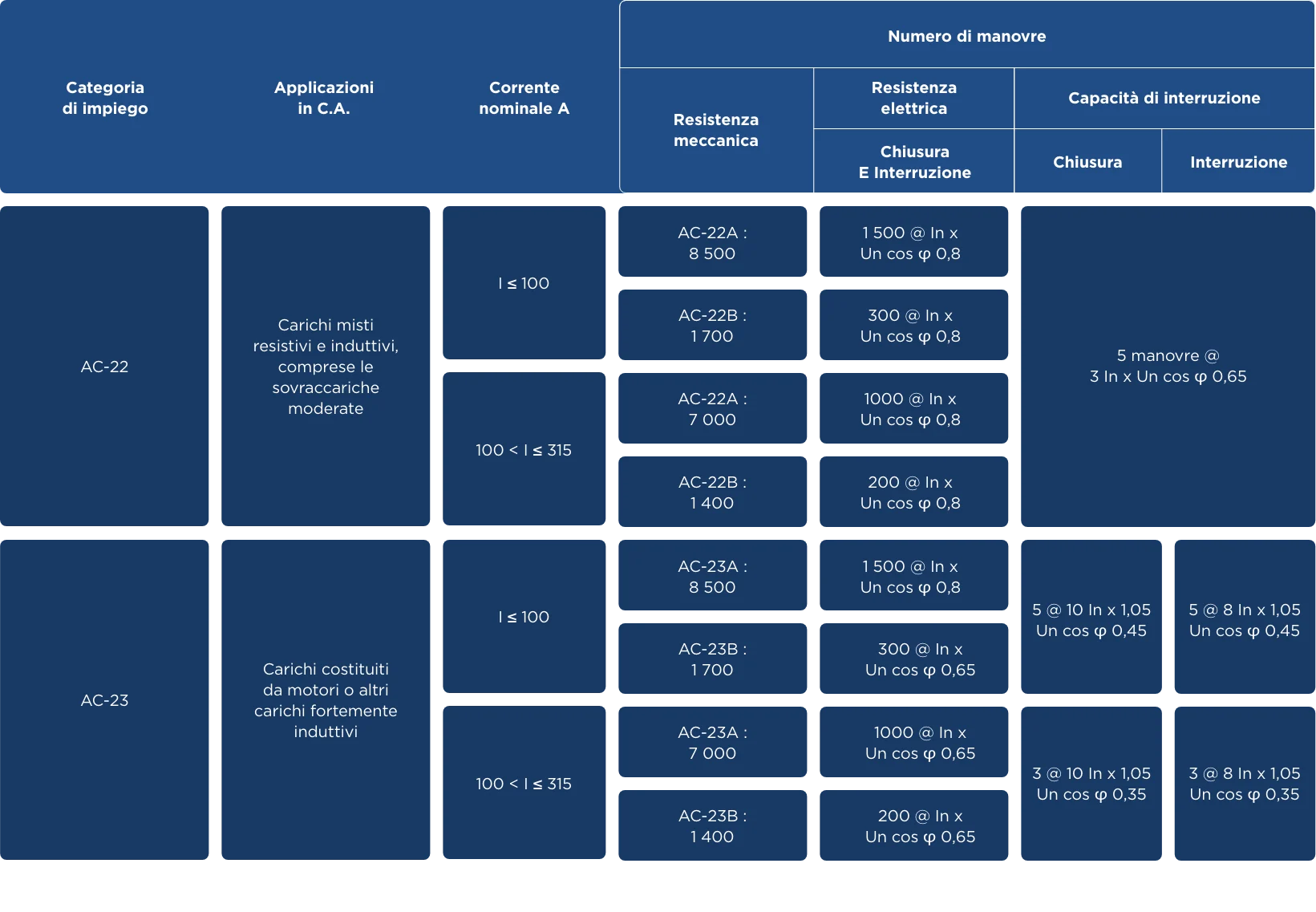

Norma IEC 60947-3 – Parte 3: Interruttori, sezionatori, interruttori-sezionatori e combinati-fusibilati.

Potere di chiusura e di interruzione: I poteri di chiusura e di interruzione sono indicati in funzione della tensione, della corrente di esercizio e della categoria di utilizzo.
