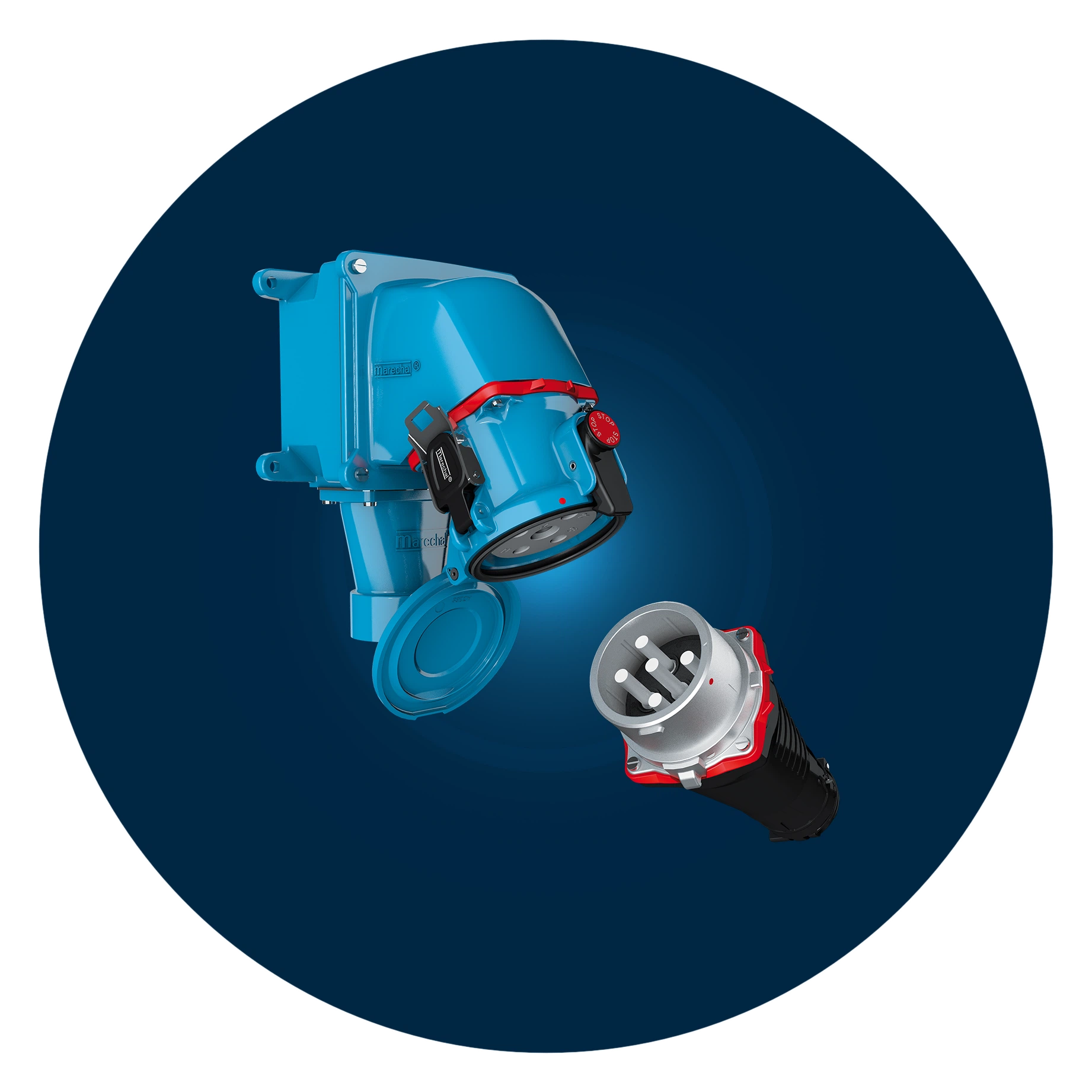

Conexiones eléctricas industriales con interruptor integrado
Asegure sus tareas eléctricas con las tomas DECONTACTOR™, equipadas con un interruptor de corte en carga integrado, que permiten la conexión y desconexión en carga sin riesgo de arco eléctrico.UN DISEÑO ÚNICO EN EL MUNDO
La combinación perfecta entre las ventajas de una toma de corriente y las prestaciones de un interruptor
Conecte y desconecte sus aparatos de forma completamente segura
La única toma de corriente capaz de cortar en carga hasta 250 A sin necesidad de cable piloto ni contactor
Con 70 años de investigación e innovación a sus espaldas, el DECONTACTOR™ ofrece un nivel de fiabilidad y seguridad sin igual en el mundo. Permite conectar y desconectar los aparatos innumerables veces y en los entornos más exigentes, eliminando cualquier riesgo de accidente.
Un nivel de seguridad sin igual La toma DECONTACTOR™, basada en la tecnología MARECHAL®, permite conectar y desconectar en carga hasta 250 A/110kW sin añadir un cable piloto o un interruptor asociado, rápidamente y sin peligro. Por lo tanto, no es necesario recurrir a personal especializado. Puede conectar y desconectar sus máquinas en tan solo unos segundos para así :
- Reducir los tiempos de intervención y parada de producción
- Garantizar más fácilmente sus operaciones de mantenimiento
- Reducir los costes
La conformidad de sus instalaciones eléctricas garantizada los DECONTACTOR™ responden con mayor precisión a todos sus condicionantes de explotación, así como a las disposiciones normativas y reglamentarias. Instalados cerca de un motor o de una máquina, garantizan la seguridad de los operarios frente a la puesta en marcha accidental de las máquinas eléctricas, garantizando las funciones de :
- Seccionamiento: separación de los contactos
- Corte por mantenimiento: corte visible y corte en carga
- Corte de urgencia: corte en carga
- Bloqueo con candado: para sus procesos de consignación
Desconecte su instalación rápidamente y sin riesgo de accidentes antes de cualquier intervención
Sin arco eléctrico
Sin acceso a las partes en tensión
Poder de corte en carga hasta 250 A
Posibilidad de bloqueo de la instalación
Facilidad y ahorro en la instalación
Muy compacto
Un concentrado de funcionalidades al servicio de su seguridad
DECONTACTOR™
toma con interruptor integrado
TOMA CLÁSICA – IEC/ EN 60 309-2
toma industrial con interruptor
Producto 63 A (misma escala)
Diseñado para garantizar una seguridad eléctrica máxima:
el interruptor integrado le permite cortar en carga*
Una simple presión sobre el botón corta la corriente e impide cualquier riesgo de descarga eléctrica.
La clavija se queda entonces sin corriente. El DECONTACTOR™ permite la conformidad con las normas de instalación sin necesidad de añadir un circuito de pilotaje o un interruptor aguas arriba.
Una calidad de conexión excepcional:
contacto en punta con pastilla de plata-níquel
Todos los DECONTACTOR™ MARECHAL® están equipados con contactos en punta con pastillas de plata-níquel. Garantizan una calidad de conexión y desconexión en carga excepcional.
La plata, incluso oxidada, es un excelente conductor eléctrico. La conductividad es óptima incluso en presencia de vibraciones y variaciones de temperatura gracias a la presión ejercida por los muelles sobre las pastillas.

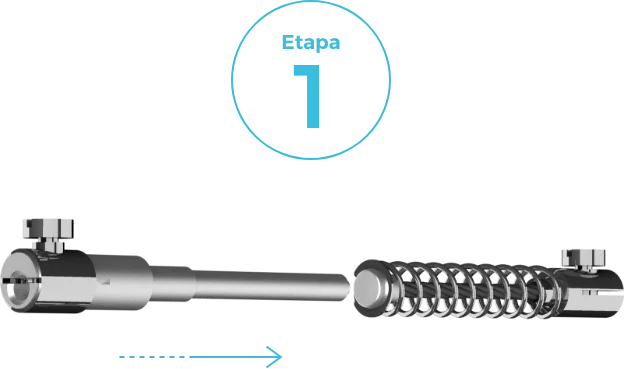

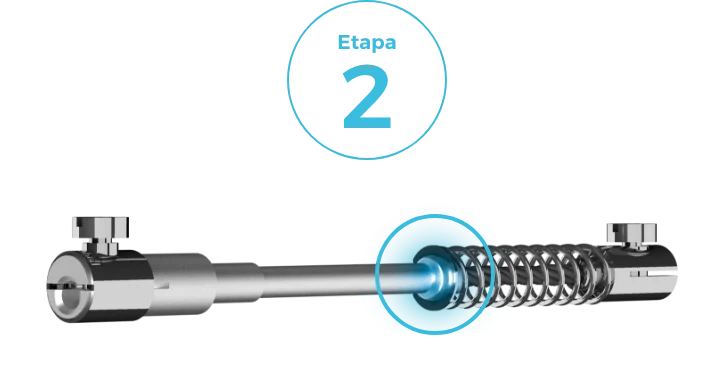

El contacto MARECHAL® utiliza una trenza engastada con un muelle que garantiza un rendimiento y unas tolerancias superiores a los del contacto de espiga y alvéolo. La flexibilidad de la trenza permite que la pastilla del contacto base esté siempre perfectamente alineada con la pastilla del contacto clavija. Los contactos MARECHAL® disponen siempre de un tratamiento de superficie con mayor resistencia a la corrosión que el cobre o el latón.
Más eficaz que un bornero automático:
bornas con bloqueo elástico
El aflojamiento de las bornas (y el calentamiento resultante) es una de las principales causas de fallo en una instalación eléctrica. Este es debido a diferentes factores:
- Vibraciones inherentes a las instalaciones industriales
- Ciclos térmicos
- Compactación de los conductores
- Fluencia del cobre
Los contactos MARECHAL® están provistos de bornas de conexión con «bloqueo elástico». La borna está ranurada y rodeada por un anillo elástico. Esto permite mantener una fuerza de apriete constante incluso en presencia de los factores de riesgo ya mencionados. El conductor está conectado perfectamente y de forma sólida a la borna de contacto, lo que evita los trabajos de reapriete.
Disminución del tiempo de parada de producción.
Reducción y simplificación de las intervenciones de mantenimiento.
Capacidad de soportar las sobrecargas
de hasta 8 veces la intensidad nominal
Descubra cómo el DECONTACTOR™ minimiza el calentamiento y optimiza la eficiencia energética de una instalación, ofreciéndole así un consumo eléctrico reducido.
CURVA COMPARATIVA DE CALENTAMIENTO
- Al tener una baja resistencia de contacto, los DECONTACTOR™ tienen una constante de tiempo larga: alcanzan lentamente su temperatura de equilibrio y, por lo tanto, pueden absorber sobreintensidades pasajeras sin un calentamiento excesivo.
- En caso de sobrecarga, las tomas estándar IEC 60309-2 alcanzarán muy rápidamente una temperatura bastante superior a su capacidad.
Protección óptima de los usuarios:
disco de seguridad
Las bases están equipadas con un disco de seguridad de bloqueo que impide el acceso a los contactos en tensión con el dedo (IP2X/IPXXB) o con una herramienta de diámetro ≥ 1 mm (IP4X/IPXXD).
Este disco solo puede desbloquearse con una clavija compatible, lo que impide cualquier riesgo de descarga eléctrica.
Envolventes en materiales técnicos
Los aparatos MARECHAL® utilizan envolventes de polímero reforzado con fibra de vidrio (GRP) o de metal según el modelo.
La elección de éste material confiere excelentes prestaciones mecánicas a la toma y contribuye a su longevidad.
Estanqueidad automática garantizada, sin tener que girar un anillo
El Índice de Protección (IP) evalúa la resistencia de un producto a la penetración de cuerpos sólidos y líquidos.
Los aparatos MARECHAL®, con una estanqueidad IP66/IP67/IP69, permiten su uso en los entornos más exigentes, y soportan los lavados frecuentes de las zonas de producción, como la limpieza a alta presión y a alta temperatura.
Mejora del control:
contactos auxiliares y pilotos
El DECONTACTOR™ puede estar equipado con contactos auxiliares para la transmisión de señales y bajas intensidades.
Procedimientos de consignación simplificados: bloqueo con candado
El bloqueo con candado previene la alimentación o el uso accidental de un aparato en mantenimiento.
El uso del DECONTACTOR™ está en consonancia con los procedimientos de consignación (LOTO).
Cerca de sus máquinas o motores eléctricos, el bloqueo con candado garantiza la protección de su personal sin necesidad de recurrir a un electricista especializado.
MARECHAL ELECTRIC le ofrece una bloqueo sencillo y rápido realizable con la toma conectada o desconectada.
24 posibilidades de codificación tensión/frecuencia
Dentro de la baja tensión existen 17 tensiones diferentes. En un mismo centro industrial pueden cohabitar varias de ellas, a las que hay que añadir frecuencias diferentes o incluso necesidades cada vez más frecuentes como dotarlas de corriente continua (producción o almacenamiento de energías alternativas, paneles solares, turbinas eólicas, etc.).
Nuestras 24 posibilidades de codificación le permiten crear combinaciones únicas de polaridades, tensiones y frecuencias.
De este modo, solo podrán conectarse entre sí las bases y conectores diseñados con la misma codificación.
Ejemplo de codificación
Economía de instalación:
Bitensión
La codificación de MARECHAL®, permite además a las tomas ofrecer un sistema «bitensión».

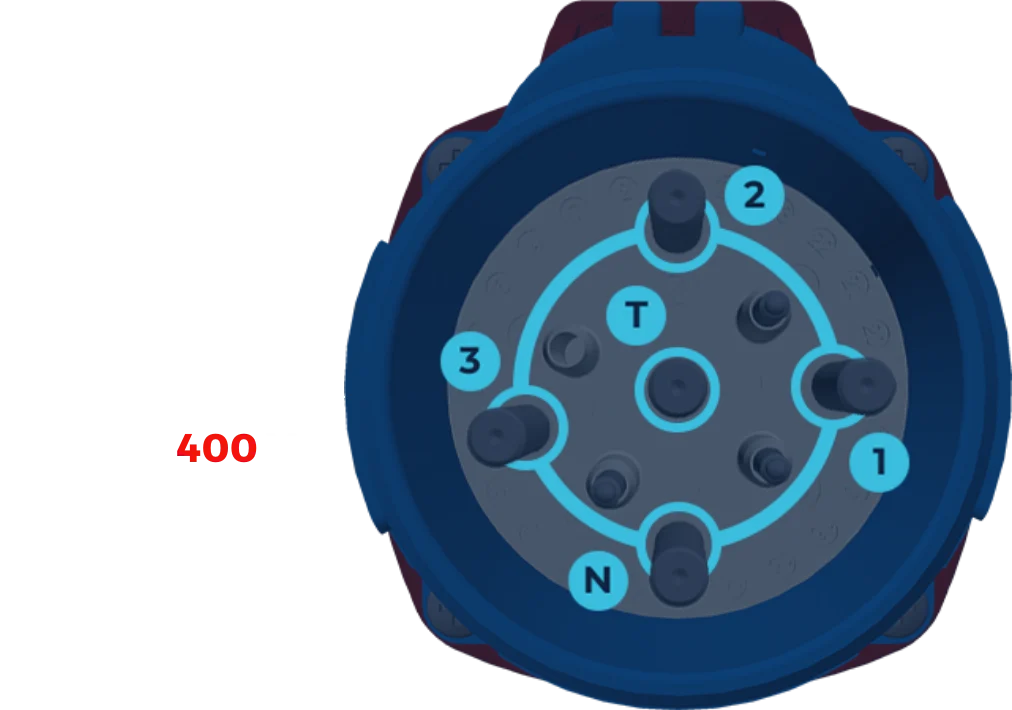

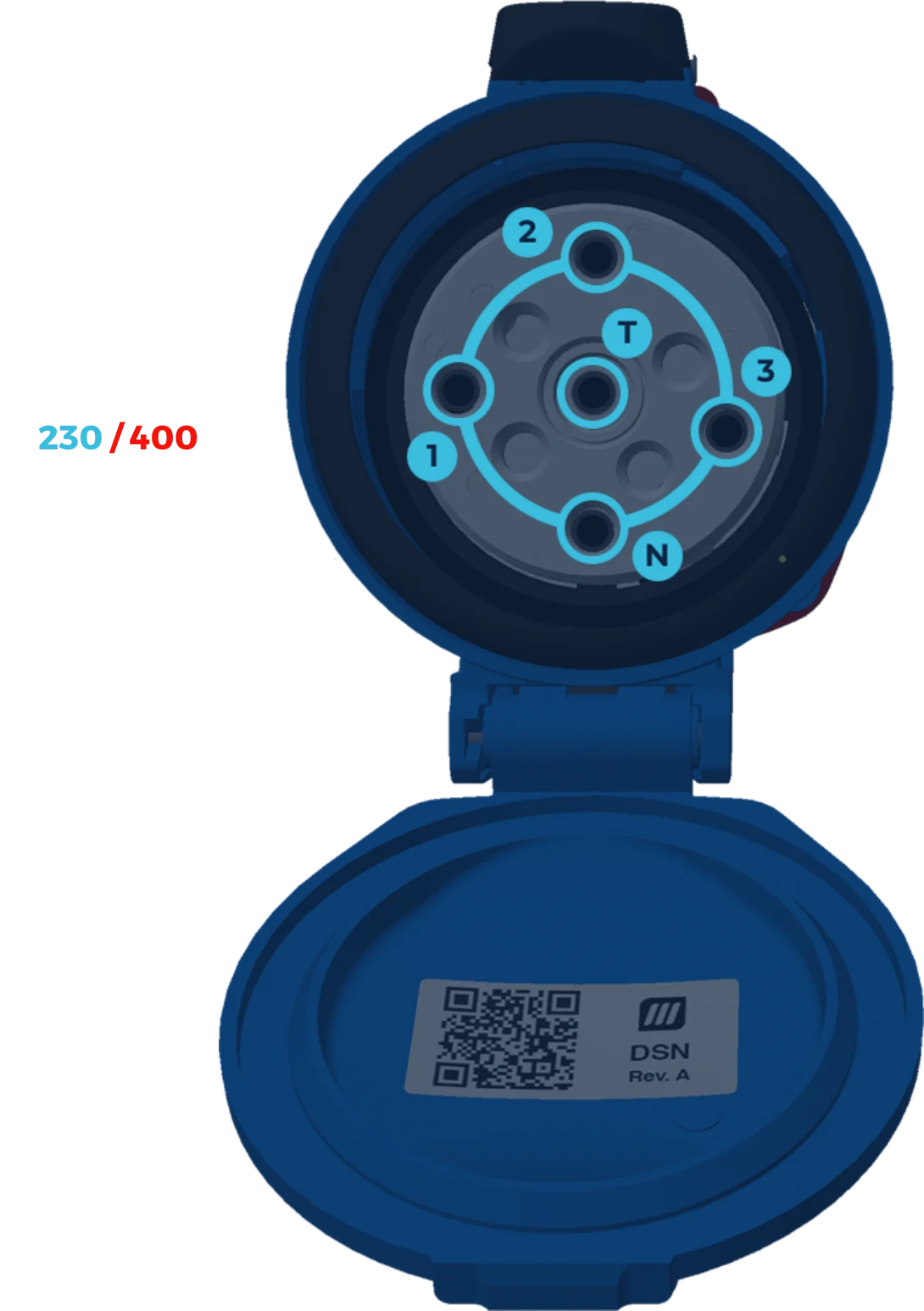

Efectivamente, una base de toma única de 3P+N+E, con tensiones 220/250 V AC y 380/440 V A en 50 Hz, puede alimentar de forma segura a 4 clavijas con el mismo código, pero con polaridades y/o tensiones diferentes:
- Una clavija (tetrapolar) 3P+N+E en 400 V AC, 50 Hz

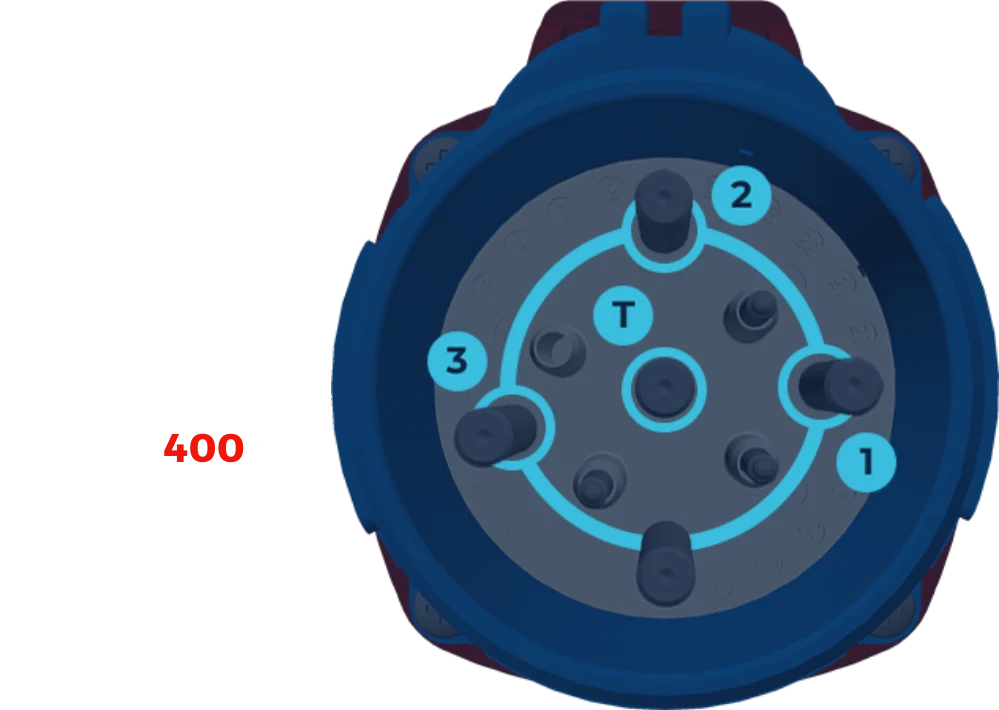

- Una clavija trifásica 3P+E en 400 V AC, 50 Hz

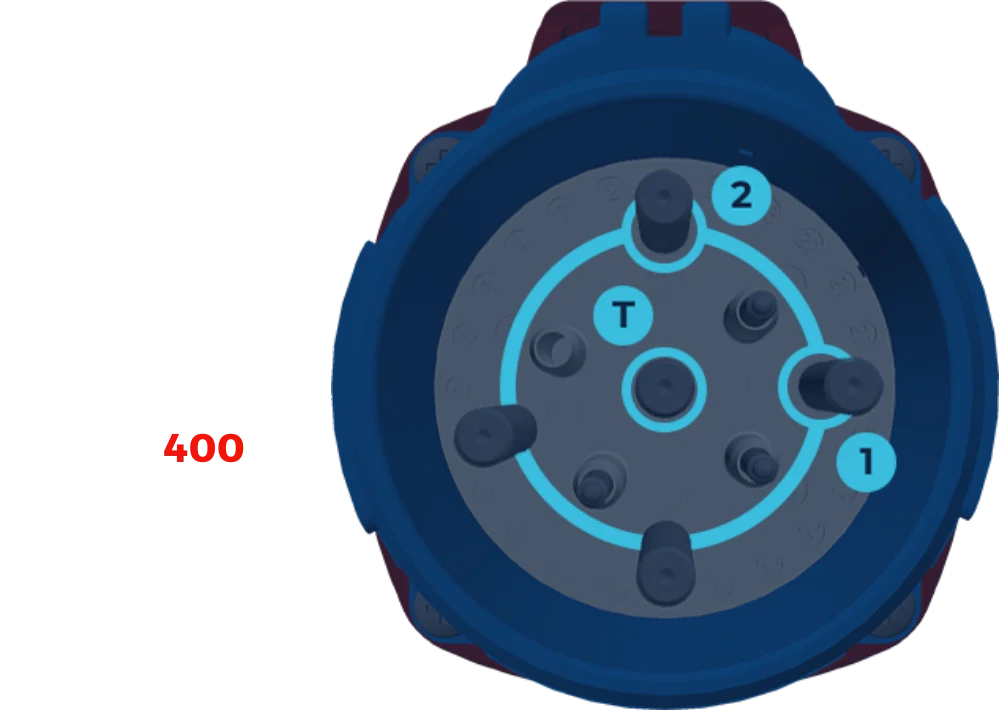

- Una clavija bifásica 2P+E en 400 V AC, 50 Hz

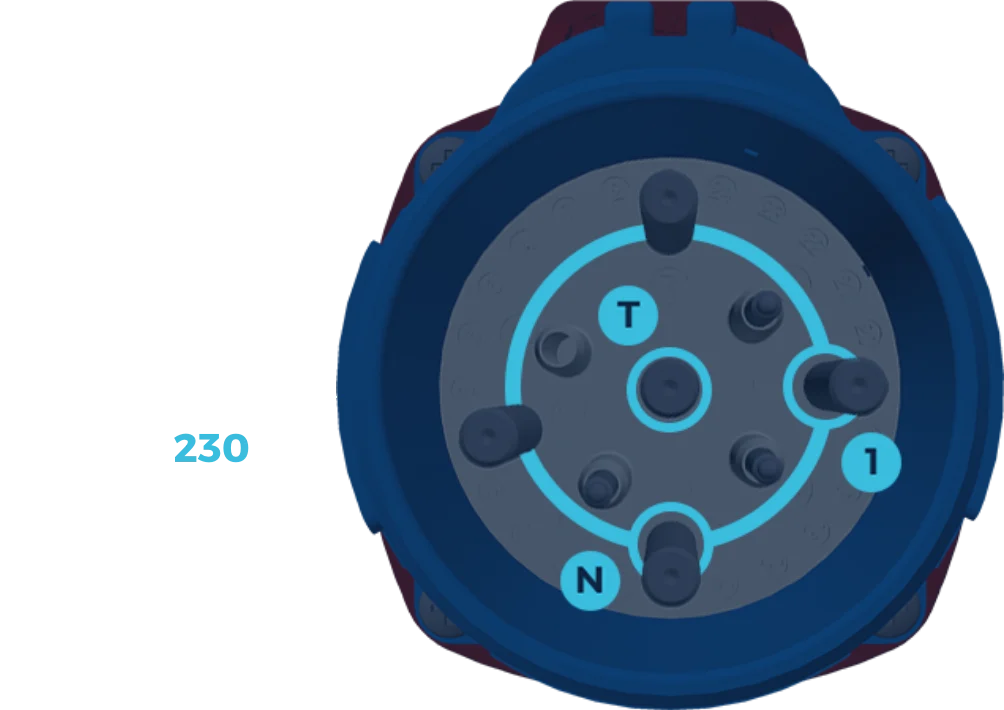

- Una clavija monofásica 1P+N+E en 230 V AC, 50 Hz
El hecho de que una misma base suministre dos tensiones permite reducir de forma significativa el número de bases instaladas y economizar.
