Connessioni elettriche industriali con contatti ausiliari e pilota
Ottimizzate il controllo dei vostri impianti grazie a connettori industriali che integrano contatti ausiliari e pilota, progettati per il comando, la segnalazione e il controllo a distanza delle vostre utenze.CONTATTI AUSILIARI
Controllo e gestione dei tuoi impianti
Esempio di un tipico schema di circuito di controllo.
I contatti ausiliari integrati consentono di controllare facilmente macchinari e utenze (sensori), di monitorare diversi parametri (temperatura, umidità, ecc.) e di attivare allarmi.

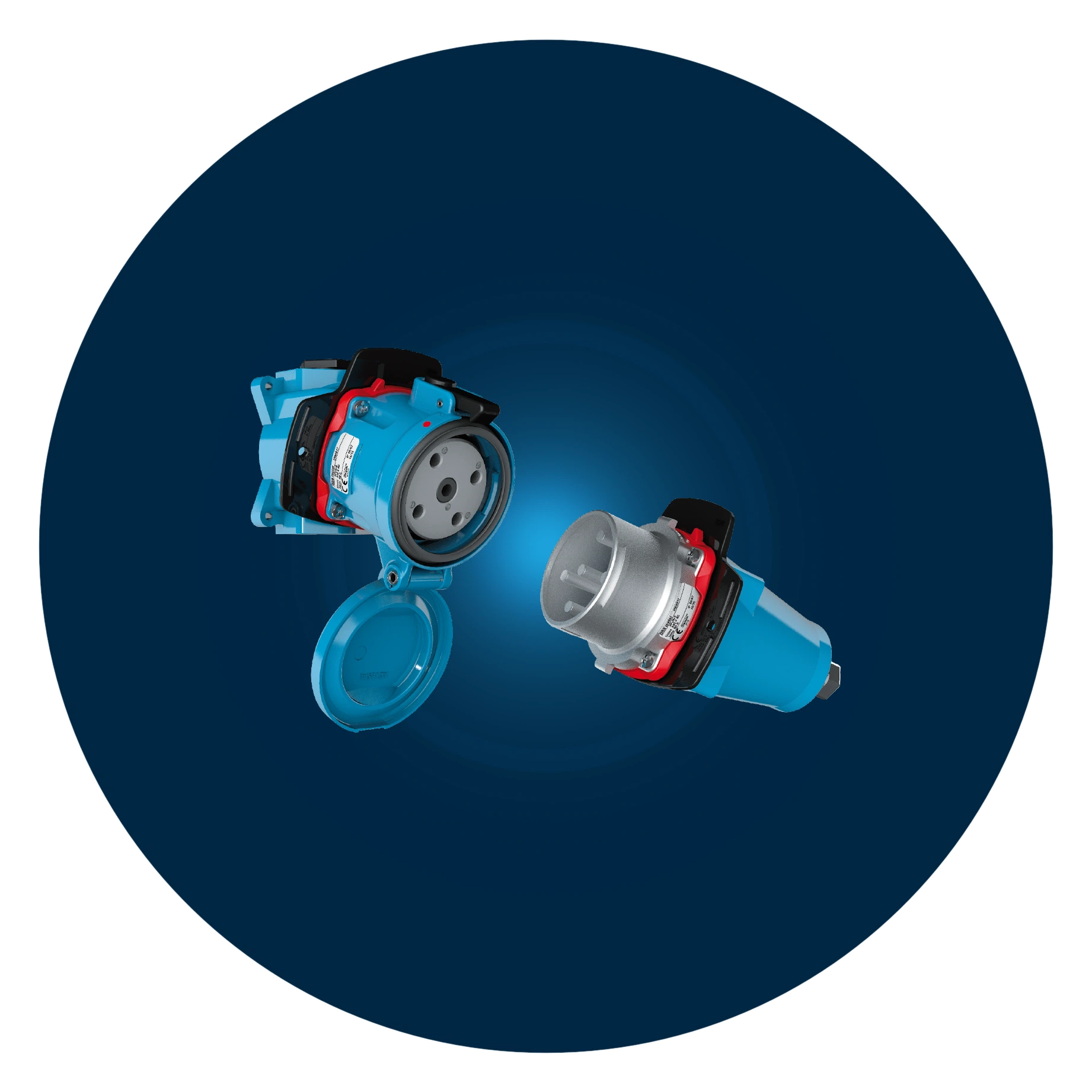

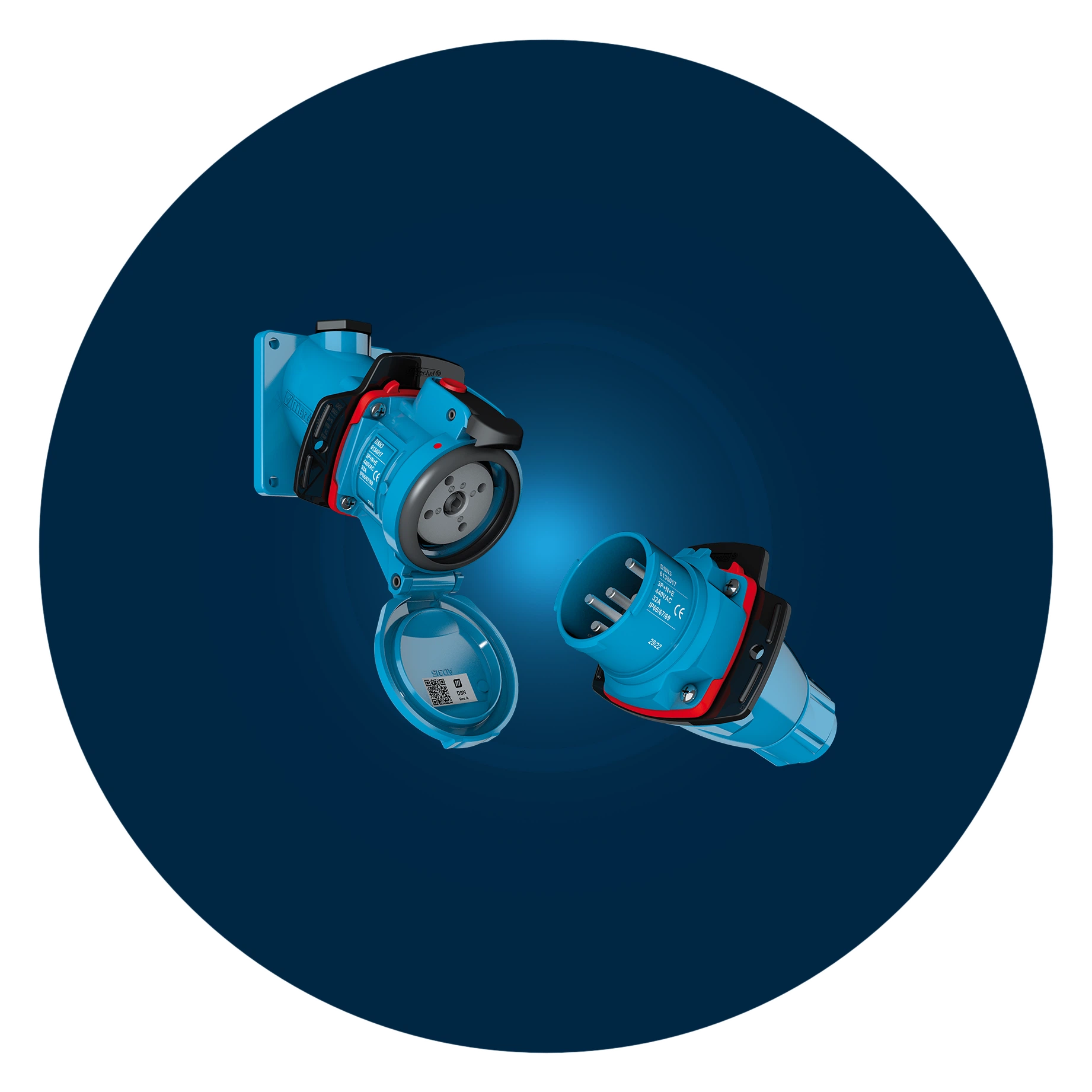

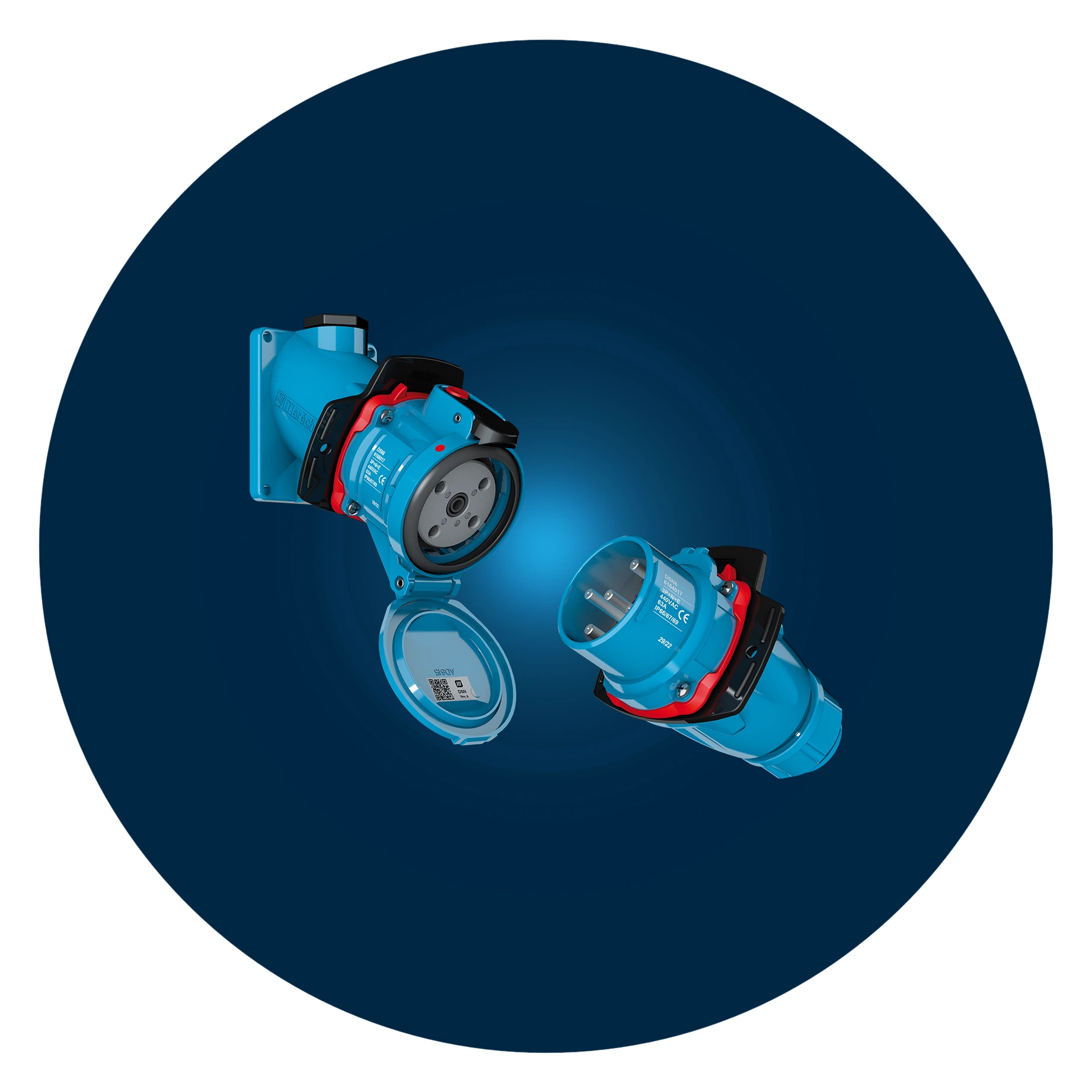

Le apparecchiature MARECHAL® possono integrare fino a 8 contatti ausiliari.
I contatti ausiliari sono diversi dai contatti di potenza.
Supervisiona e gestisci i tuoi processi industriali
- Semplifica la gestione, ottimizza l’efficienza operativa e migliora la sicurezza
CONTATTI PILOTA

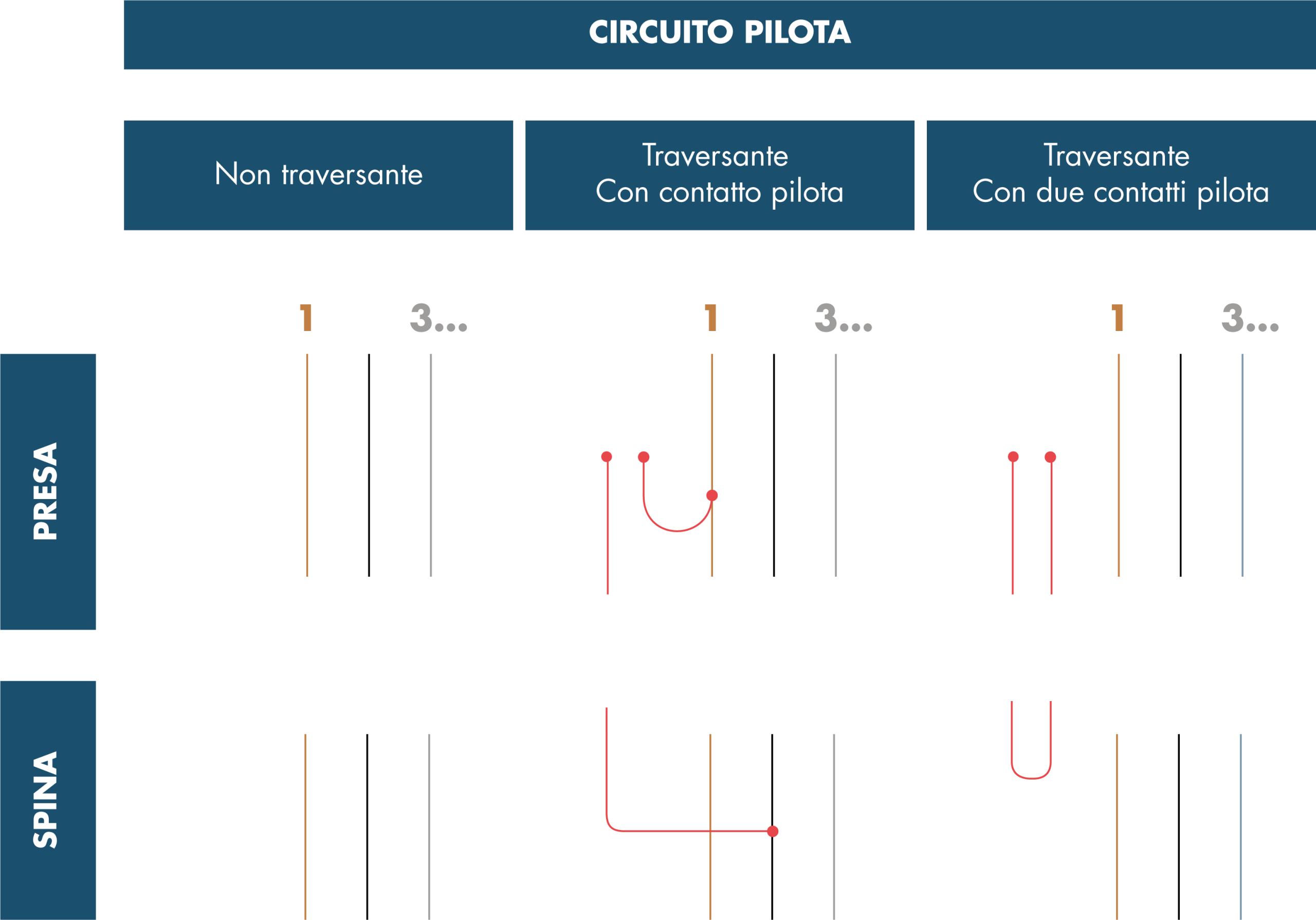

I contatti pilota di una presa hanno il compito di trasmettere elettricamente il comando di apertura/chiusura ad un dispositivo di interruzione installato a monte, realizzando l’interblocco elettrico.
Questo dispositivo di interruzione è controllato da:
- Un microinterruttore situato all’interno della presa (circuito pilota non traversante), attivato meccanicamente dalla connessione della spina; o
- Un contatto o una coppia di contatti, posizionati sul lato della presa e della spina (circuito pilota traversante), che si chiudono per ultimi e si aprono per primi (LIFO: last-in/first-out).
Sequenza delle correnti di alta e bassa tensione
I contatti delle apparecchiature MARECHAL® sono stabiliti in modo ordinato per garantire un funzionamento ottimale e sicuro.
La sequenza di contatto vviene nel seguente modo:
1 – La terra,
2 – il neutro,
3 – le fasi,
4 – i contatti ausiliari o pilota
Quando la presa viene scollegata, i contatti si aprono nella direzione opposta.
Questo design garantisce che non si verifichi alcun arco né durante la connessione né durante la disconnessione.
Esempio di un tipico schema di circuito di controllo
