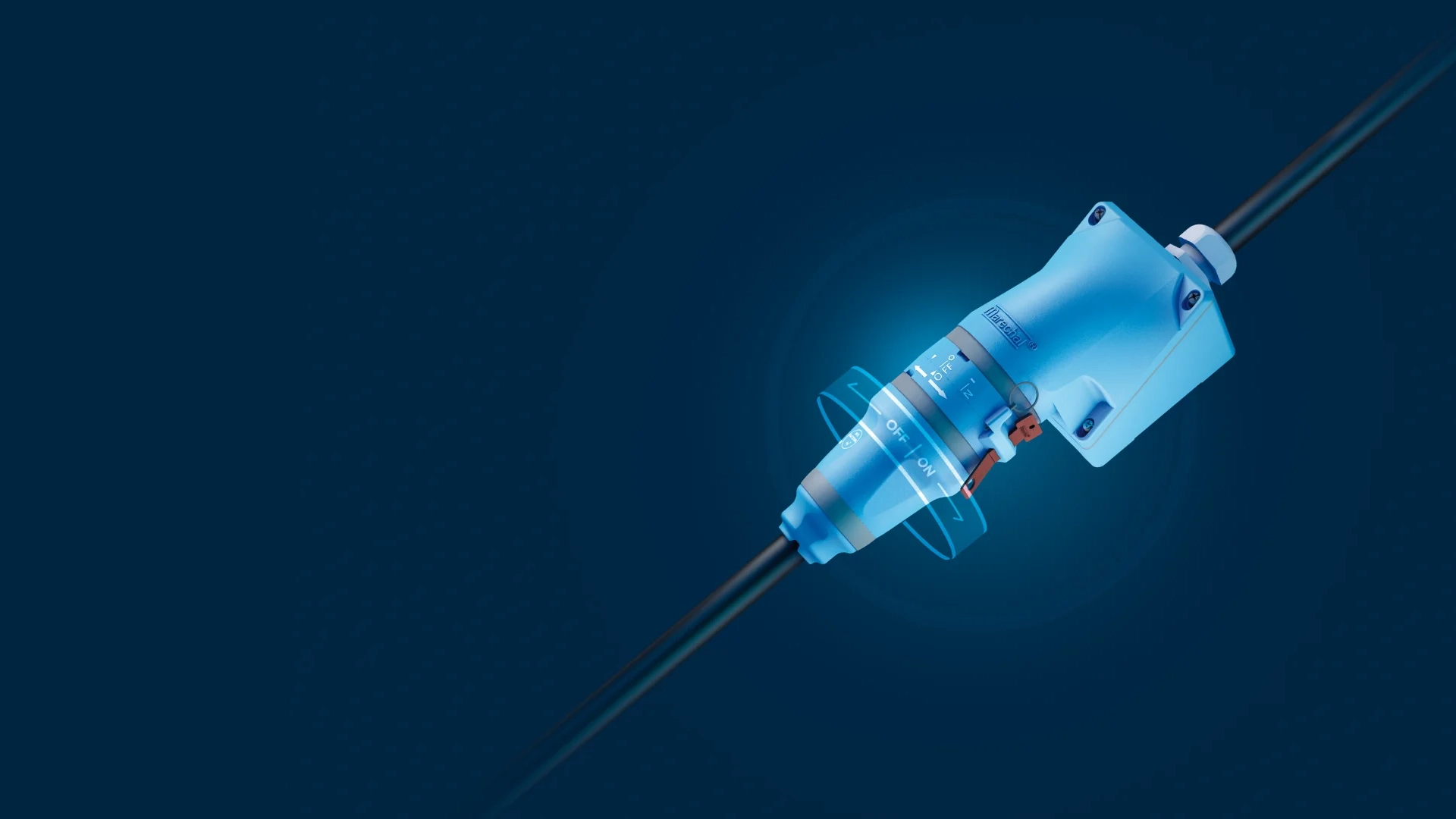

EVO, INTERRUPTEUR-SECTIONNEUR SÉPARABLE
Une nouvelle approche du sectionnement électrique industriel, conçue pour garantir une mise hors tension fiable et visible lors des opérations de maintenance.EVO combine fonction de coupure et séparation physique dans une solution compacte adaptée aux environnements industriels exigeants : simplifier les interventions tout en répondant aux exigences de sécurité et de disponibilité des installations.
Un concept unique
Rotatif et séparable

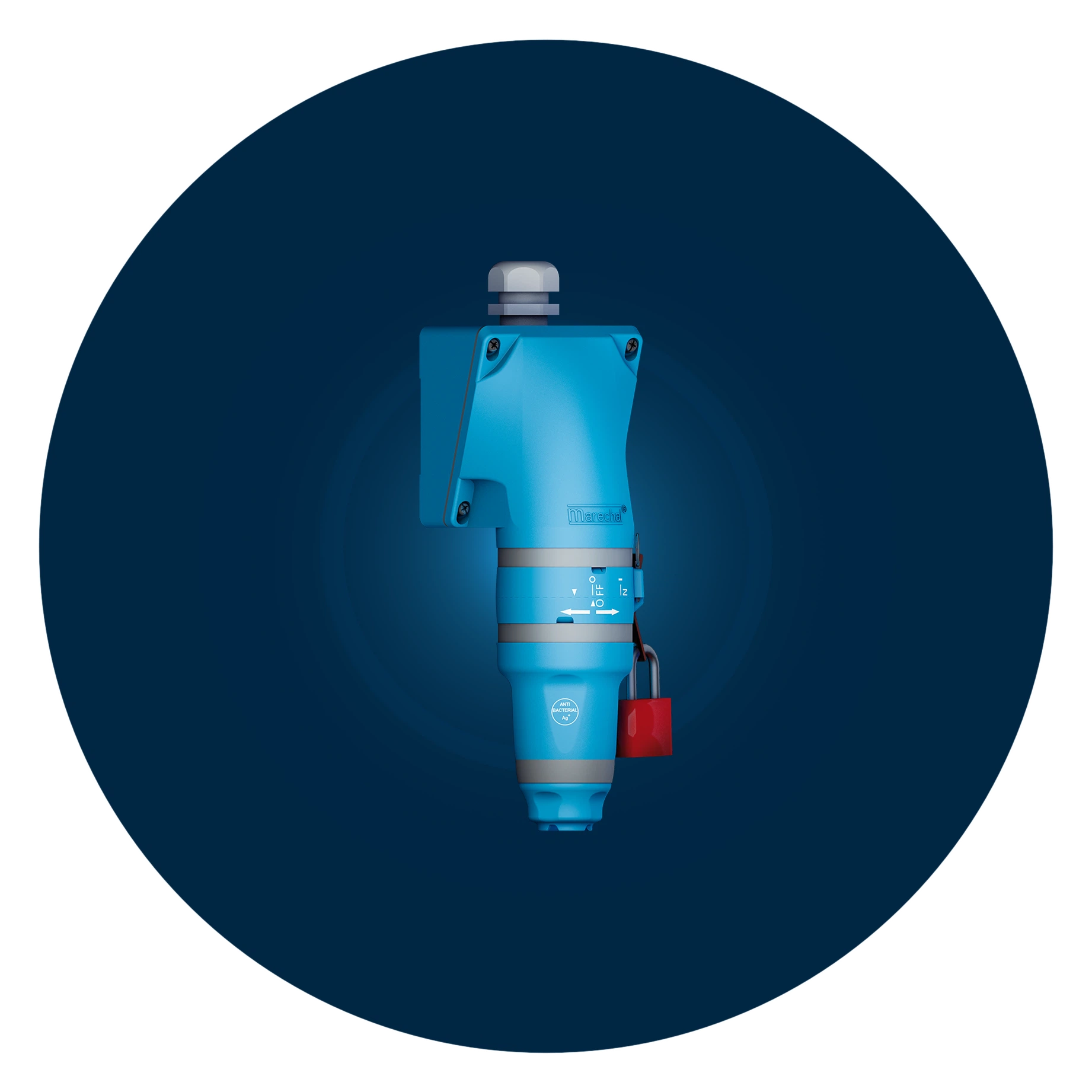

EVO est un interrupteur-sectionneur séparable à commande manuelle rotative, de 2 à 6 pôles, certifié par le LCIE BUREAU VERITAS.
Il est destiné à la fermeture et coupure en charge ainsi qu’au sectionnement d’un circuit électrique basse tension, selon la norme IEC/EN 60947-3.
Son mécanisme robuste permet l’ouverture
et la séparation, y compris en cas de défaut de surintensité ou surtension (AC-23/AC-3).
Une meilleure continuité de service
- N’exige pas de protection différentielle 30 mA : absence de
déclenchements intempestifs. - Maintenance réduite et simplifiée.
- Réduction des temps d’arrêts en production.
Sécurise et simplifie vos interventions :
Pour la maintenance ou le remplacement d’un équipement, EVO peut être séparé en deux parties et cadenassé.
Une fois séparé, EVO a un indice de protection IP4X/IPXXD.
Il n’est donc pas nécessaire de recourir à du personnel habilité ni aux procédures de protection.
Une conception brevetée et unique au monde.
-
Double coupure AC-22A/AC-23A (18,5kW)
AC-3 ( 11kW) -
Volet de sécurité IP4X
Contacts sous tension inaccessibles -
Contacts avec pastilles en alliage
d’argent (traitement anticorrosion) -
Étanchéité automatique IP66/IP67/IP69
En positions ON et OFF -
Enveloppe poly
chargée fibres de verre -
Borne à cage améliorant
la conductivité et la résistance
aux vibrations -
Bornes identifiées
1, 2, 3, 4/N, 5, 6 et par couleur -
Poignée ergonomique
Montage sans vis -
Jupe de protection
EVO offre une grande flexibilité dans les applications les plus exigeantes en matière d’hygiène, de robustesse et de fiabilité
Coupure en charge

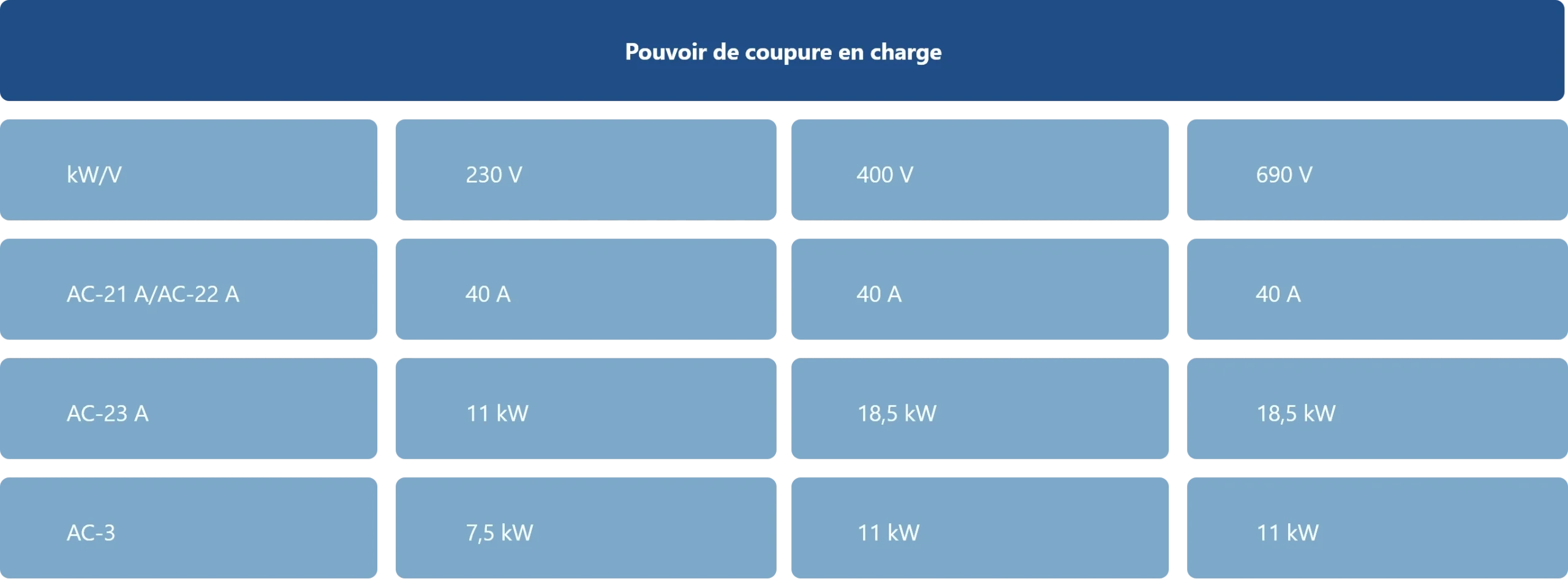

Certifié par le LCIE BUREAU VERITAS conformément aux normes IEC/EN 60947-1 et 60947-3, EVO est destiné à la fermeture/coupure fréquente en charge ainsi qu’au sectionnement de tout circuit électrique basse tension,
qu’il soit résistif (AC-21 A), mixte résistif/inductif (AC-22 A), inductif (AC-23 A), ou nécessitant la fermeture/coupure en charge (AC-3) des moteurs électriques selon la norme IEC/ EN 60947-3.
Coupure visible
Coupure visible et pleinement apparente
EVO sécurise, simplifie et réduit la durée vos interventions. Il dispose d’une coupure :
– Pleinement apparente : information clairement indiquée sur l’enveloppe de l’appareil ;
– Visible : EVO est conçu pour être séparé en deux parties en toute sécurité sans l’intervention d’un électricien habilité.
EVO permet une utilisation intensive en tant qu’interrupteur
« ON » ↔ « OFF » > 15 000 cycles.
Coupure pleinement apparente
Coupure visible et pleinement apparente
EVO sécurise, simplifie et réduit la durée vos interventions. Il dispose d’une coupure :
– Pleinement apparente : information clairement indiquée sur l’enveloppe de l’appareil ;
– Visible : EVO est conçu pour être séparé en deux parties en toute sécurité sans l’intervention d’un électricien habilité.
EVO permet une utilisation intensive en tant qu’interrupteur
« ON » ↔ « OFF » > 15 000 cycles.
Coupure visible et pleinement apparente
EVO sécurise, simplifie et réduit la durée vos interventions. Il dispose d’une coupure :
– Pleinement apparente : information clairement indiquée sur l’enveloppe de l’appareil ;
– Visible : EVO est conçu pour être séparé en deux parties en toute sécurité sans l’intervention d’un électricien habilité.
EVO permet une utilisation intensive en tant qu’interrupteur
« ON » ↔ « OFF » > 15 000 cycles.
Consultez notre fiche expert
Installation et utilisation
Polyvalence d’installation
De faible encombrement, sans vis apparente, sans zone de rétention, EVO s’installe indifféremment sur coffret électrique ou sur boîtier mural en saillie, avec choix de l’inclinaison.
Doté d’un format compact, l’interrupteur sectionneur EVO vous offre un gain de place significatif dans vos installations.
Cadenassage :
visibilité et sécurité
instantanées des utilisateurs
Après une simple rotation, EVO peut-être cadenassé en position ‘OFF’ tout en conservant son étanchéité. Dans cette position, sa fonction de sectionnement permet d’intervenir en toute sécurité côté charge et permet de s’inscrire dans le cadre des procédures de consignation.
