CONNEXIONS ÉLECTRIQUES INDUSTRIELLES À CONTACTS AUXILIAIRES ET PILOTES
Optimisez le pilotage de vos installations grâce à des connecteurs industriels intégrant des contacts auxiliaires et pilotes, conçus pour la commande, la signalisation et le contrôle à distance de vos équipements.Contacts auxiliaires
Contrôle et maîtrise totale de vos installations
Offrez-vous courants forts et courants faibles dans un même appareil.
Les contacts auxiliaires intégrés permettent aux utilisateurs de contrôler facilement des équipements (capteurs) et de surveiller divers paramètres (température, humidité …) ou de déclencher des alarmes.
Les appareils MARECHAL® intègrent jusqu’à 8 auxiliaires.
Les contacts auxiliaires sont distincts des contacts de puissance.
Supervisez vos process industriels
- Simplifie la gestion, améliore l’efficacité opérationnelle, et renforce la sécurité
Contacts pilotes
Les contacts pilote ont pour fonction de transmettre, électriquement, à un organe de coupure installé en amont, l’ordre de mise sous tension/hors tension d’un socle de prise de courant.
Cet organe de coupure est commandé par :
- Un micro-rupteur à l’intérieur du socle (circuit pilote non-traversant), actionné mécaniquement par la connexion de la prise ; ou
- Par un contact ou une paire de contacts, situé(s) côté socle et côté fiche (circuit pilote traversant),
se fermant en dernier et s’ouvrant en premier
(LIFO : last-in/first-out).
Séquencement des courants forts et courants faibles
Les contacts des appareils MARECHAL® s’établissent de façon ordonnée, afin de garantir un fonctionnement optimal et en toute sécurité.
Le séquencement s’opère de la façon suivante :
1 – La terre,
2 – le neutre,
3 – les phases,
4 – les contacts auxiliaires ou pilotes
Lors de la déconnexion de la prise, les contacts s’ouvrent dans le sens inverse.
Cette conception vous garantit qu’aucun arc ne se produit ni à la connexion, ni à la déconnexion.

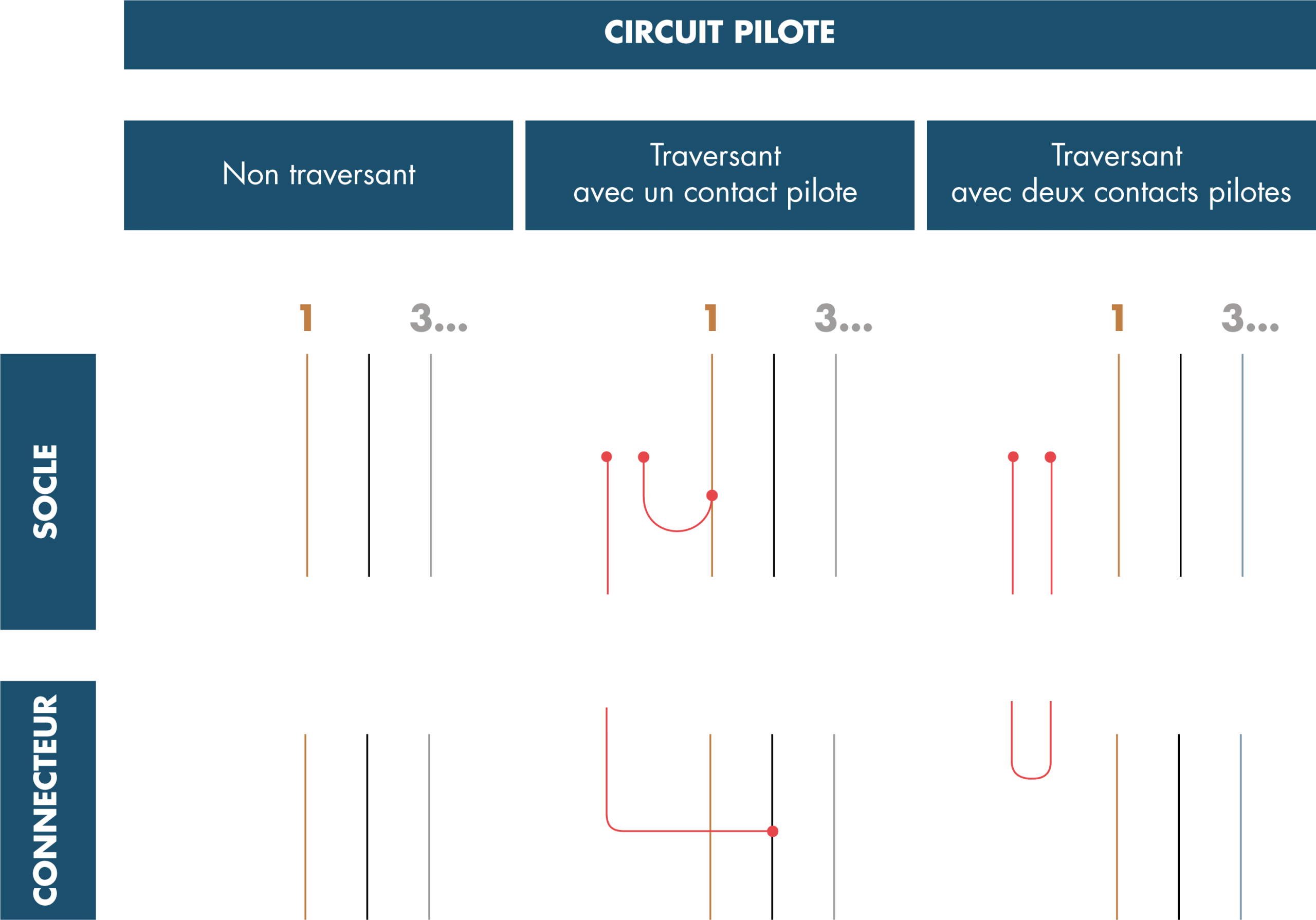

Exemple d’un schéma type d’un circuit de pilotage
