Afin de garantir la sécurité des utilisateurs et des installations, une prise de courant doit pouvoir :
Pouvoir de Coupure
- Empêcher le retrait accidentel ou involontaire d’une fiche de son socle
- Résister à la fermeture accidentelle sur un courant de défaut (moteur bloqué, câble endommagé…)
- Être connectée et déconnectée en charge normale et en condition de surcharge (ou en cas d’urgence) ou en cas de machine avec courant inductif résiduel
- Résister à un court-circuit
Norme IEC/EN 60309-1 - Prises de courant à usage industriel

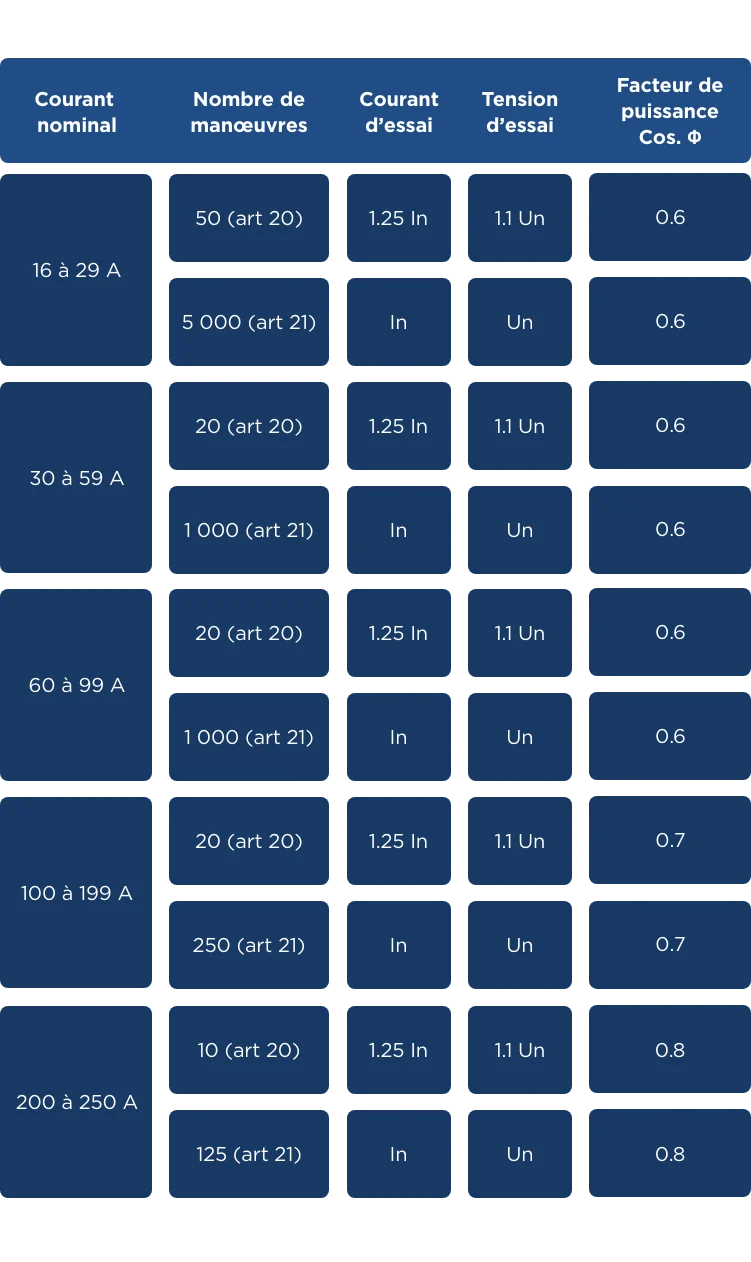

Selon l’IEC/EN 60309-1, les appareils sans dispositif de verrouillage (interlock) doivent avoir un pouvoir de coupure suffisant. La conformité est vérifiée en essayant tout appareil avec un appareil complémentaire neuf.
La conformité à cette norme est appréciée par la réussite du même appareil des essais successifs des articles 20 (pouvoir de coupure), 21 (fonctionnement normal) et 22 (échauffements). Toute défaillance invalide la série complète.
Norme IEC 60309-4 – Prises de courant pour usages industriels – Partie 4 : Prises de courant et prises mobiles avec interrupteur, avec ou sans dispositif de verrouillage.
Cette norme couvre les prises dotées d’un organe de coupure, y compris les prises à dispositif d’interruption incorporé. L’article 20 de la norme IEC/EN 60309-1 est applicable pour sa conformité, avec l’exception suivante :
- Un socle de prise de courant ou une prise mobile associée à un interrupteur sans dispositif de verrouillage doivent être testés avec le dispositif d’interruption en position fermée
- Un socle de prise de courant ou une prise mobile à dispositif de coupure intégré sans dispositif de verrouillage doivent être testés deux fois :
- le premier essai avec le dispositif d’interruption en position fermée (essai du socle ou de la prise mobile)
- une deuxième fois avec la fiche qui manœuvre le dispositif d’interruption restant insérée dans le socle ou la prise mobile (essai de l’interrupteur)
Les DECONTACTOR™ sont couverts par cette norme.

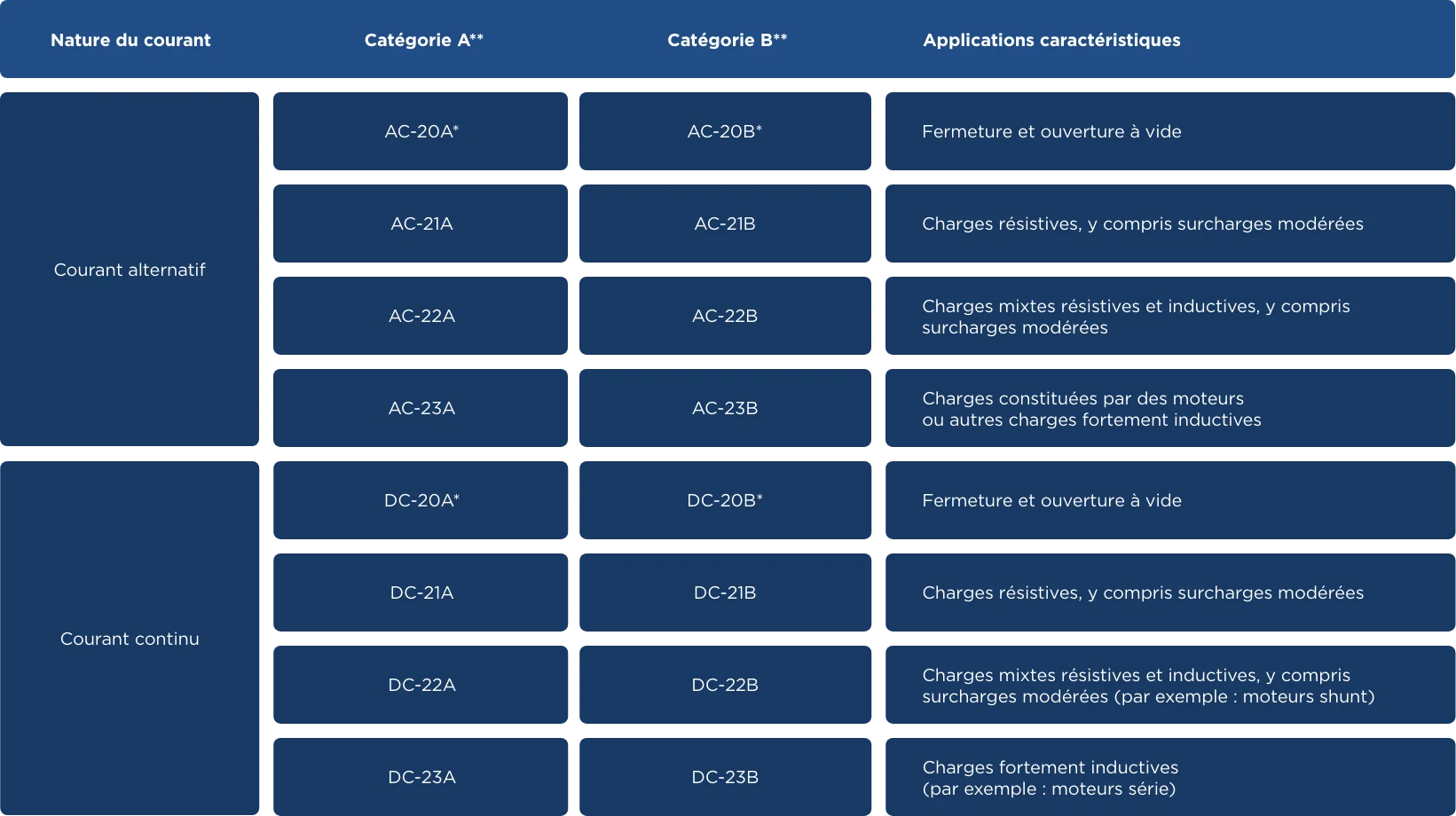

Norme IEC 60947-3 – Partie 3 : interrupteurs, sectionneurs, interrupteurs-sectionneurs et combinés-fusibles.

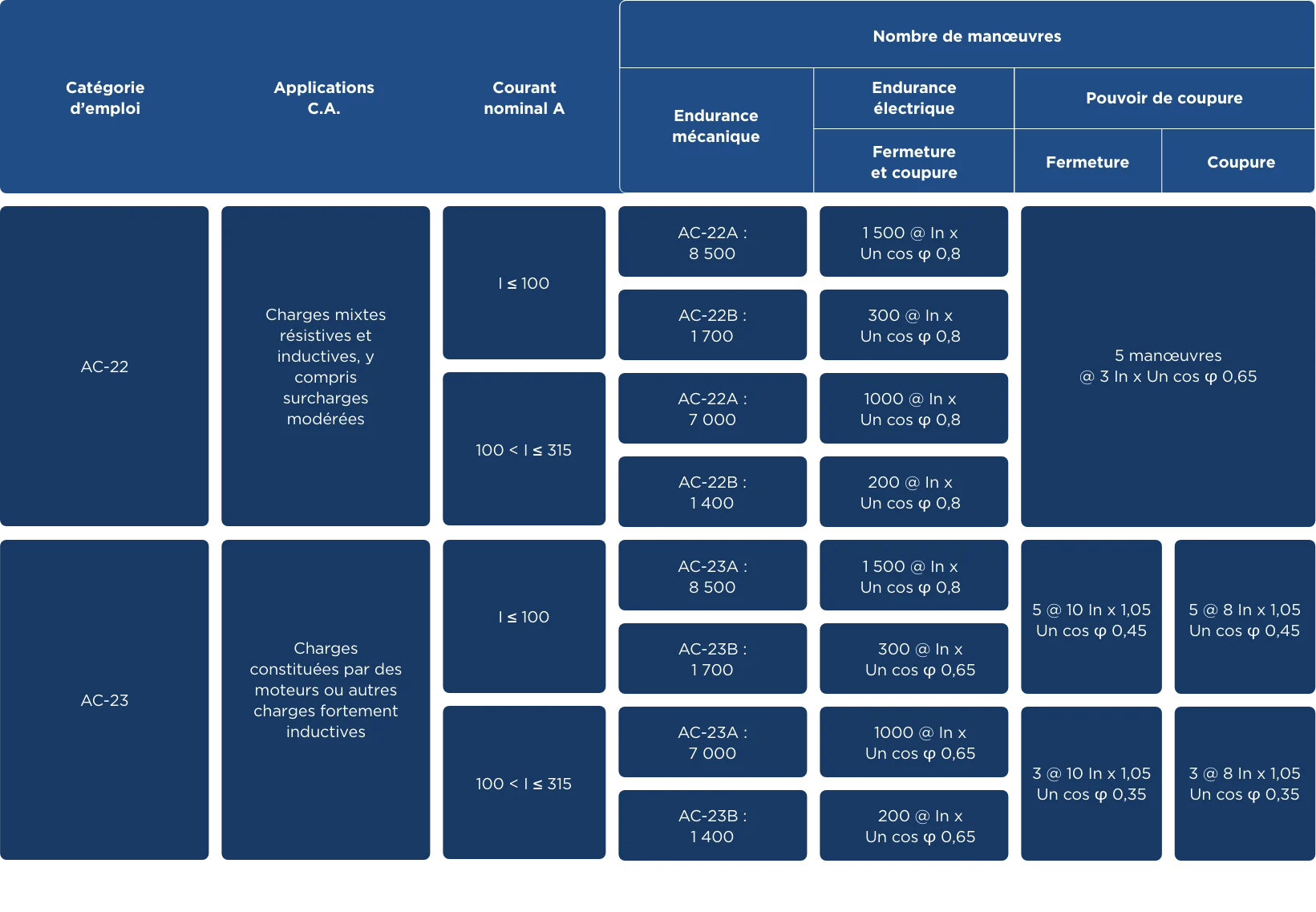

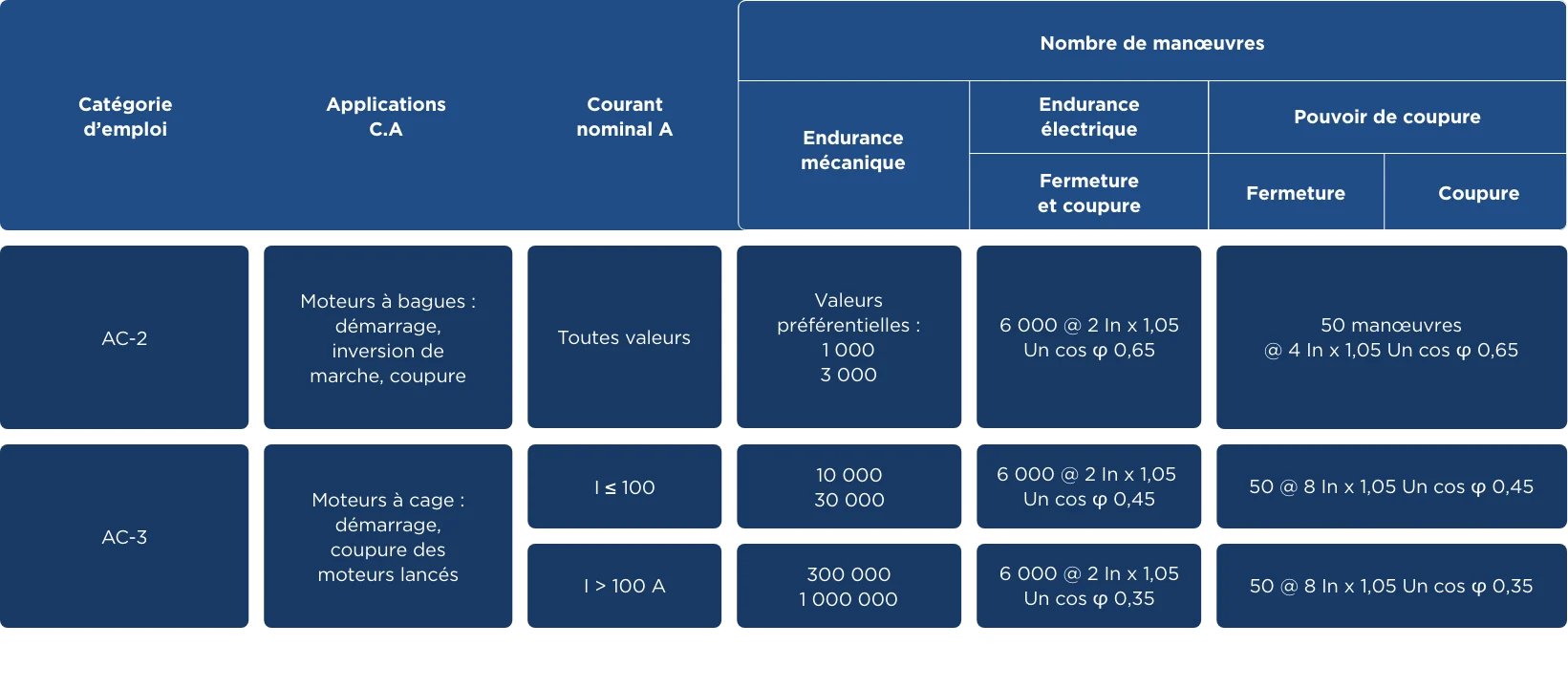

Pouvoirs de fermeture et de coupure :
Les pouvoirs assignés de fermeture et de coupure sont indiqués en fonction de la tension et du courant assignés d’emploi ainsi que de la catégorie d’emploi.

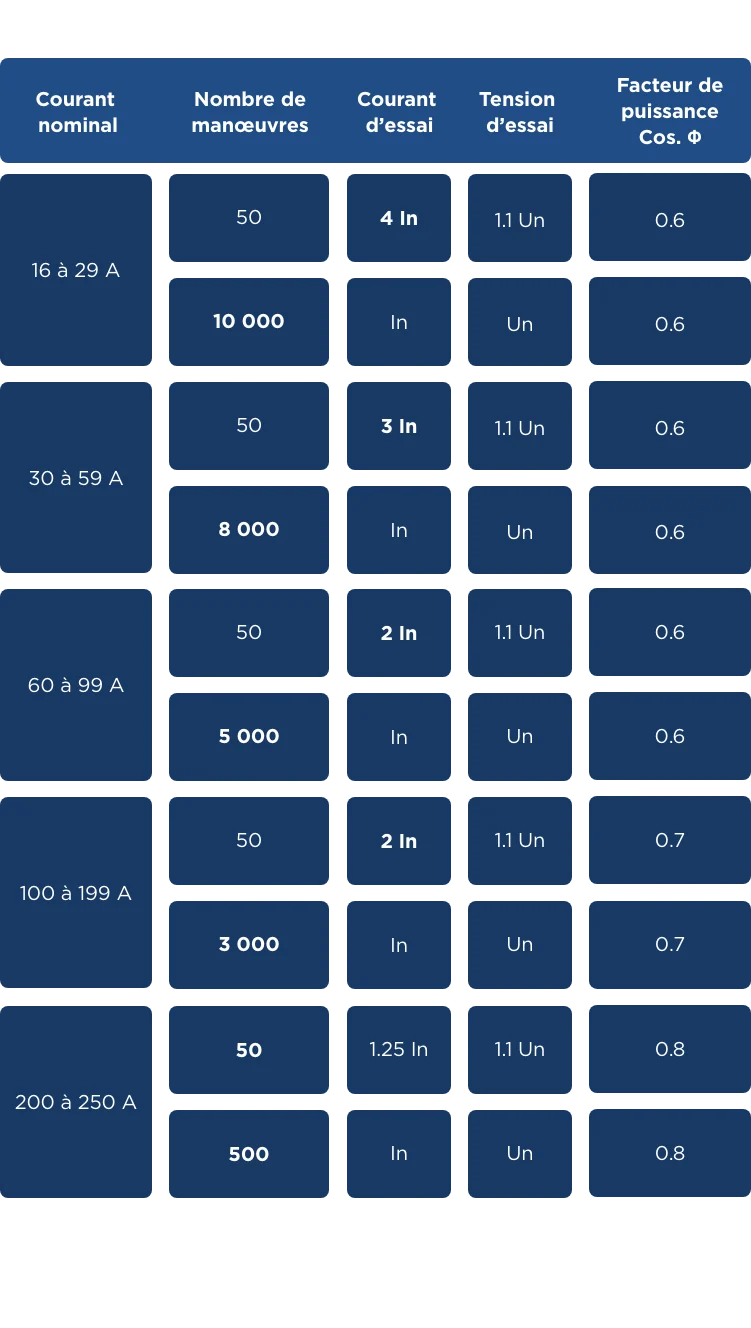

Exigences des normes IEC 60309-1 et IEC 60947-3 vs Performances MARECHAL® :
Une technologie sans équivalent
