Contactos con pastillas de plata-níquel.
UN CONCEPTO ÚNICO
Rotativo y separable EVO es un interruptor-seccionador separable con control manual rotativo, de 2 a 6 polos, certificado por el LCIE BUREAU VERITAS. Se usa para el cierre y corte en carga, así como para el seccionamiento de un circuito eléctrico de baja tensión, según la norma IEC/EN 60947-3. Su robusto mecanismo permite la apertura y la separación, incluso en caso de fallo por sobreintensidad o sobretensión (AC-23/AC-3).
Una mejor continuidad de servicio
- No requiere protección diferencial 30 de mA: ausencia de arranques accidentales.
- Mantenimiento reducido y simplificado.
- Reducción de los tiempos de parada en producción.
Protege y simplifica sus intervenciones: Para el mantenimiento o la sustitución de un equipo, EVO puede separarse en dos partes y bloquearse con candado. Una vez separado, EVO tiene un índice de protección IP4X/IPXXD. Por lo tanto, no es necesario recurrir a personal especialista ni a procedimientos de protección.
Un diseño patentado y único en el mundo.
Doble corte AC-22A/AC-23A (18,5kW) AC-3 ( 11kW)
Obturador de seguridad IP4X Contactos en tensión inaccesibles
Contactos con pastillas de aleación de plata (tratamiento anticorrosión)
Estanqueidad automática IP66/IP67/IP69 en posición ON y OFF
Envolvente en poliéster reforzado con fibra de vidrio
Bornas atrornillables encapsuladas para mejorar la conductividad y la resistencia a las vibraciones
Terminales identificados 1, 2, 3, 4/N, 5, 6 y por color
Empuñadura ergonómica Montaje sin tornillos
Faldón protector
EVO ofrece una gran flexibilidad en las aplicaciones más exigentes en materia de higiene, robustez y fiabilidad.

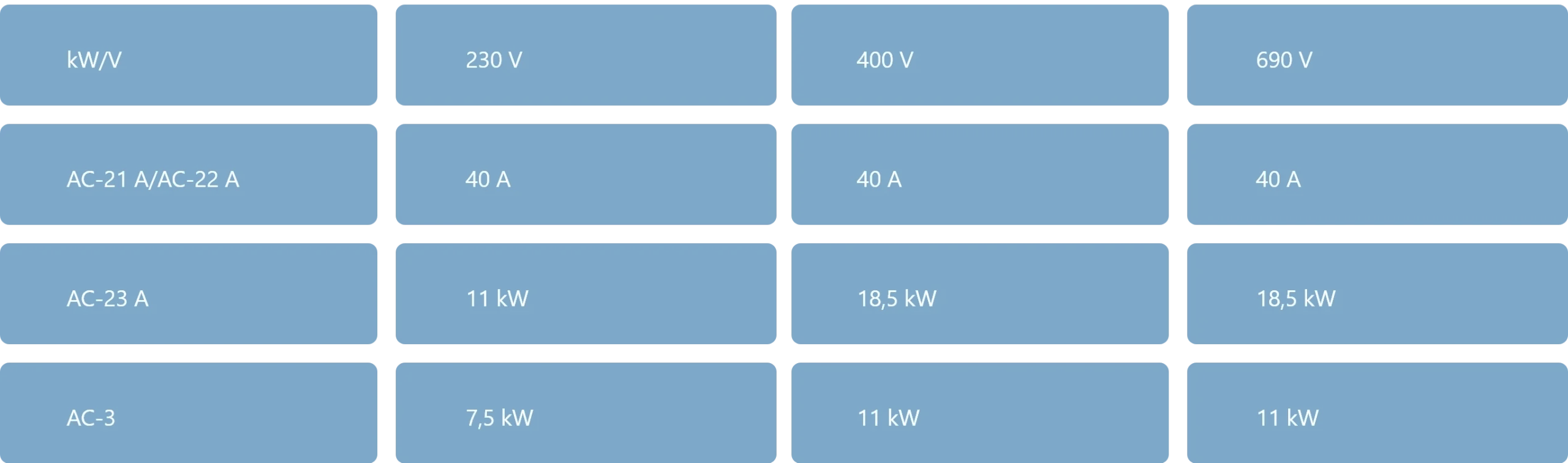

Capacidad de corte en carga
Certificado por el LCIE BUREAU VERITAS de conformidad con las normas IEC/EN 60947-1 y 60947-3, EVO está destinado al cierre/corte frecuente en carga, así como al seccionamiento de los circuitos eléctricos de baja tensión, tanto si son resistivos (AC-21A),
mixtos resistivos/inductivos (AC-22A), inductivos (AC-23 A), o como si requieren el cierre/corte en carga (AC-3) de los motores eléctricos según la norma IEC/ EN 60947-3.
INSTALACIÓN Y USO
Instalación versátil
Dado que ocupa poco espacio, no tiene tornillería visible ni zonas de retención, EVO se instala indistintamente en un cuadro eléctrico o en un zócalo mural de superficie, con elección de la inclinación. Debido a su formato compacto, el interruptor seccionador EVO le ofrece un ahorro de espacio importante en sus instalaciones.

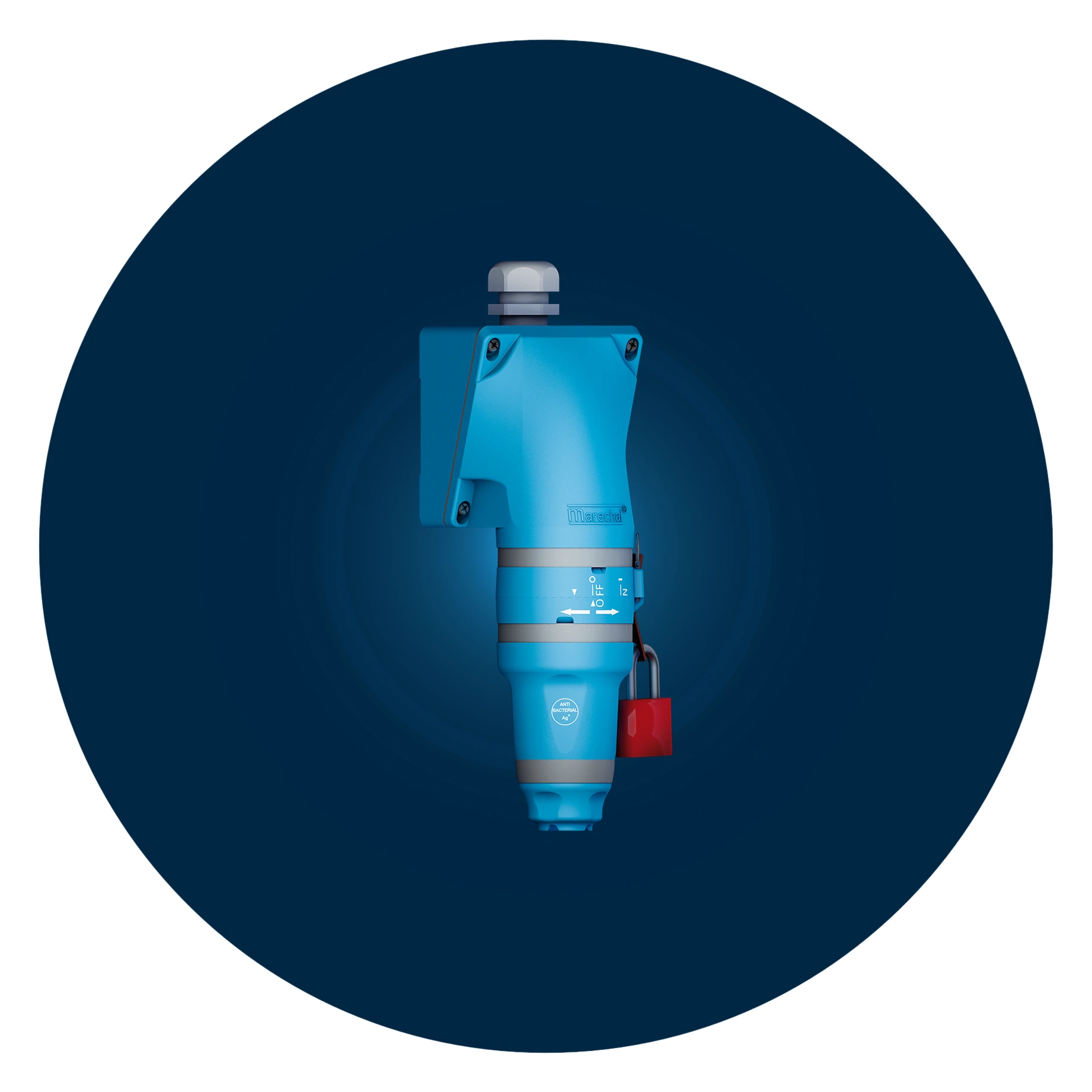

Bloqueo por candado:
visibilidad y seguridad
instantánea de los usuarios
Tras una simple rotación, EVO puede bloquearse con candado en posición «OFF» conservando su estanqueidad. En esta posición, su función de seccionamiento permite intervenir de forma segura del lado de la carga y cumplir con los procedimientos de consignación.
