CONTACTOS AUXILIARES

Control y gestión completa de sus instalaciones

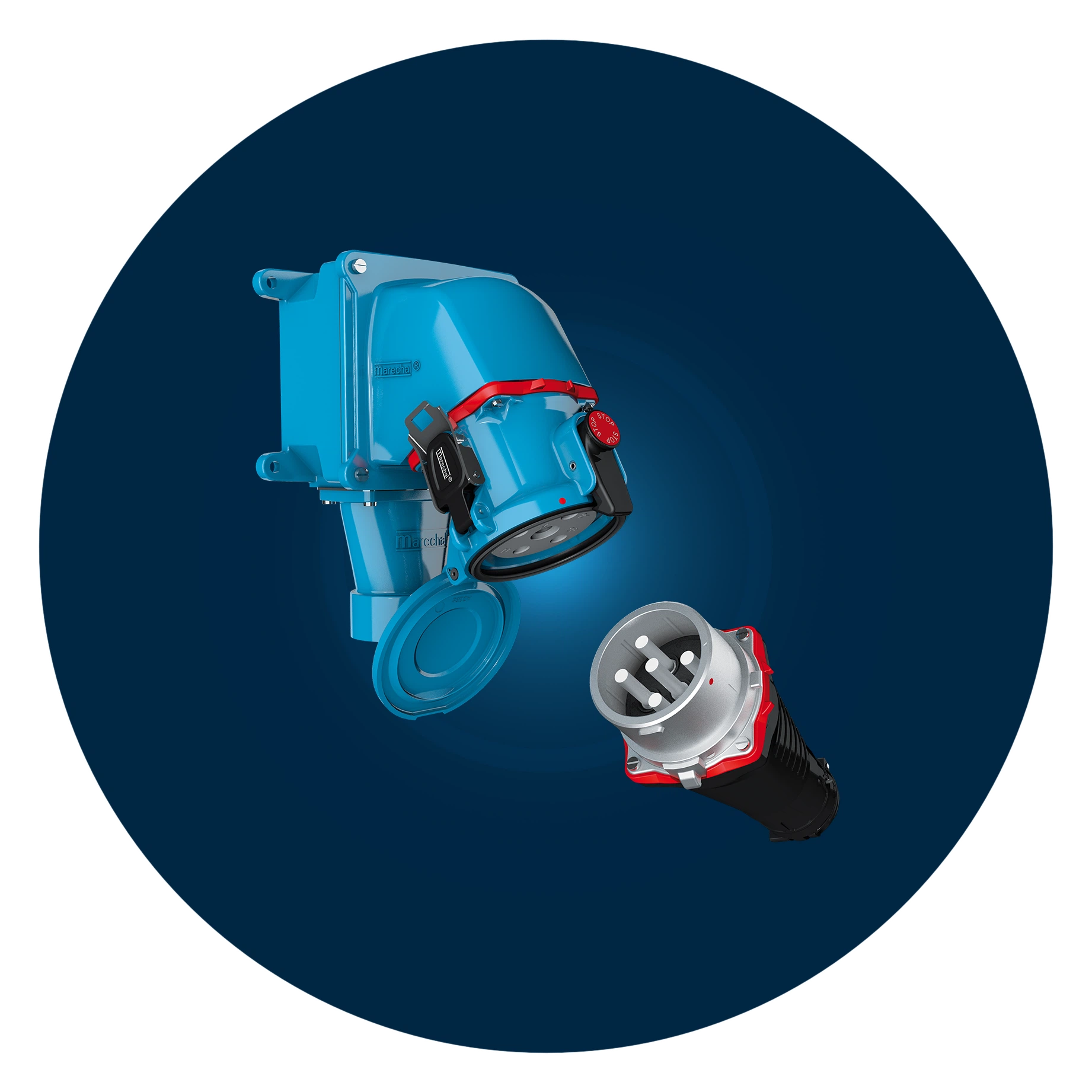

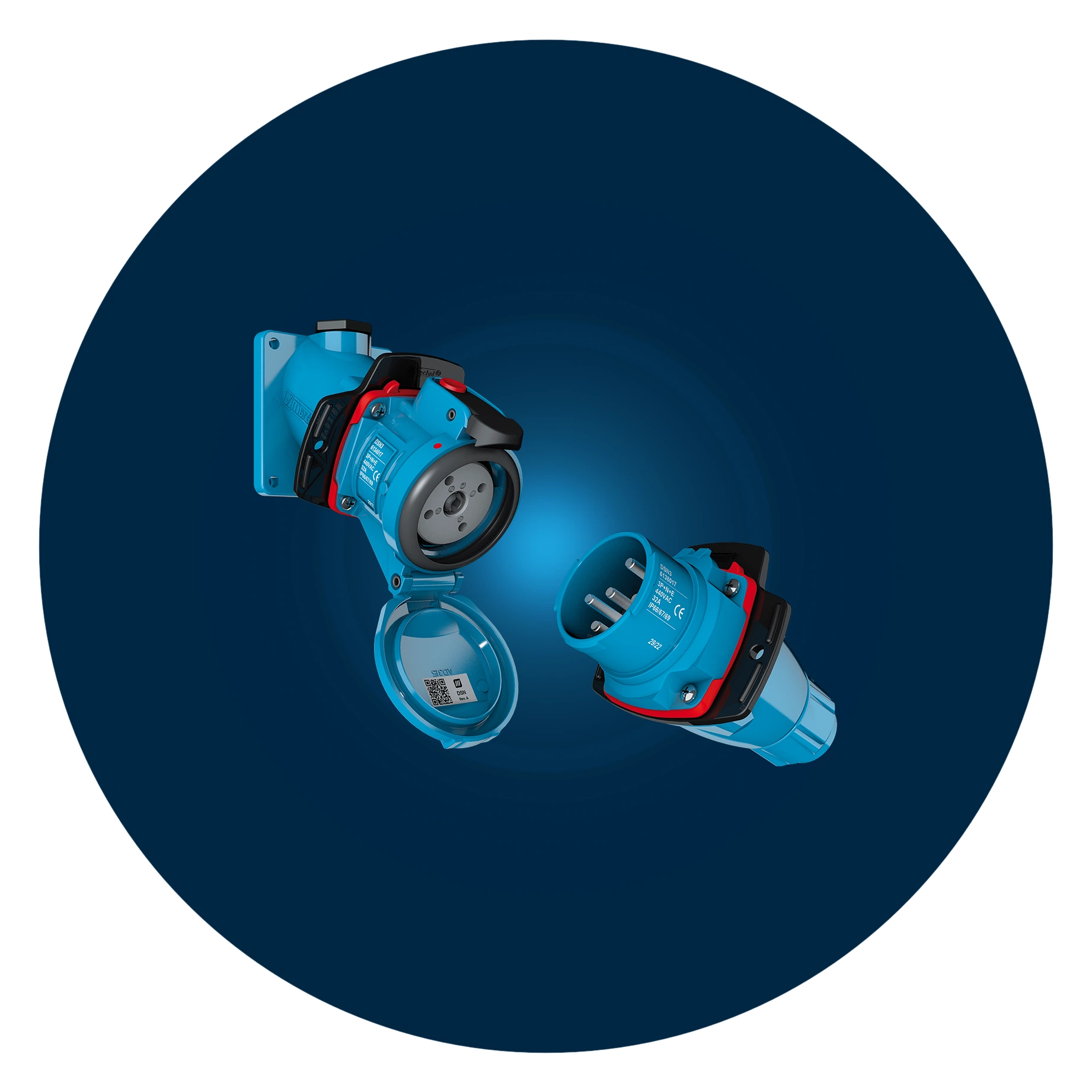

Obtenga altas potencias y señal en un mismo aparato. Los contactos auxiliares integrados permiten a los usuarios controlar fácilmente equipos (sensores) y monitorizar diversos parámetros (temperatura, humedad, etc.) o activar alarmas. Los equipos MARECHAL^® pueden tener hasta 8 auxiliares. Los contactos auxiliares son distintos de los contactos de potencia (de fase).

Supervise sus procesos industriales

Simplifique la gestión, mejore la eficiencia operativa y refuerce la seguridad.

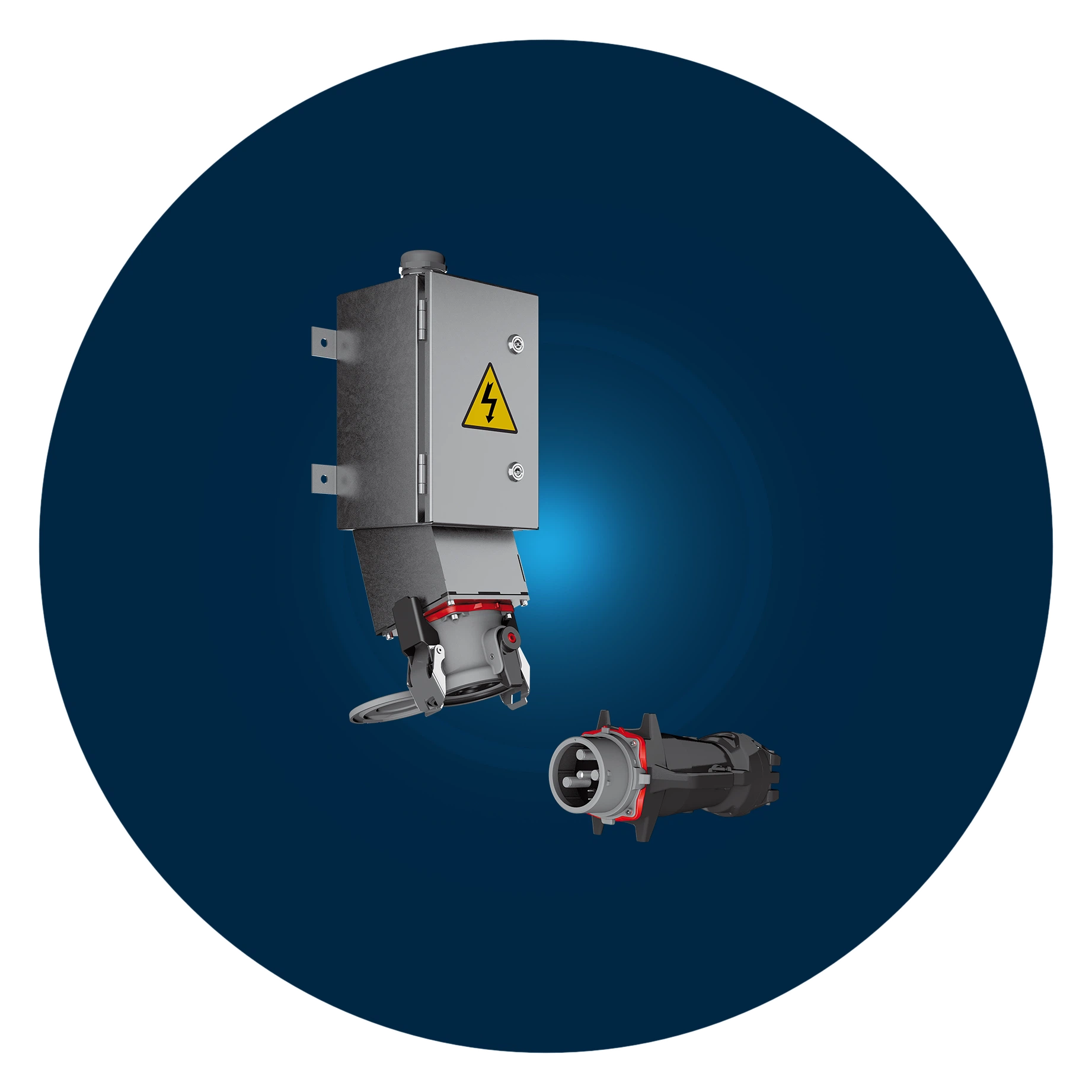

CONTACTOS PILOTO

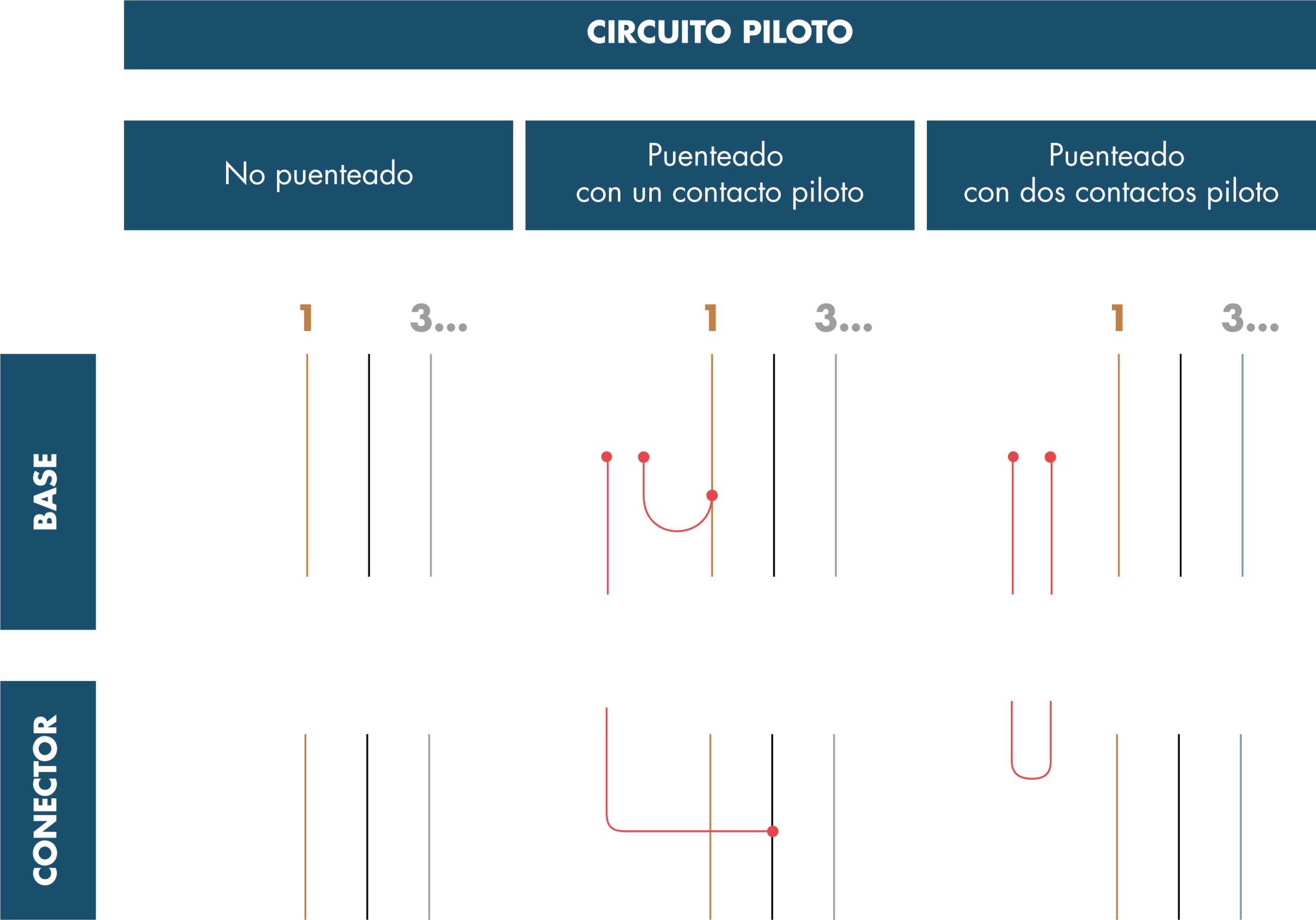

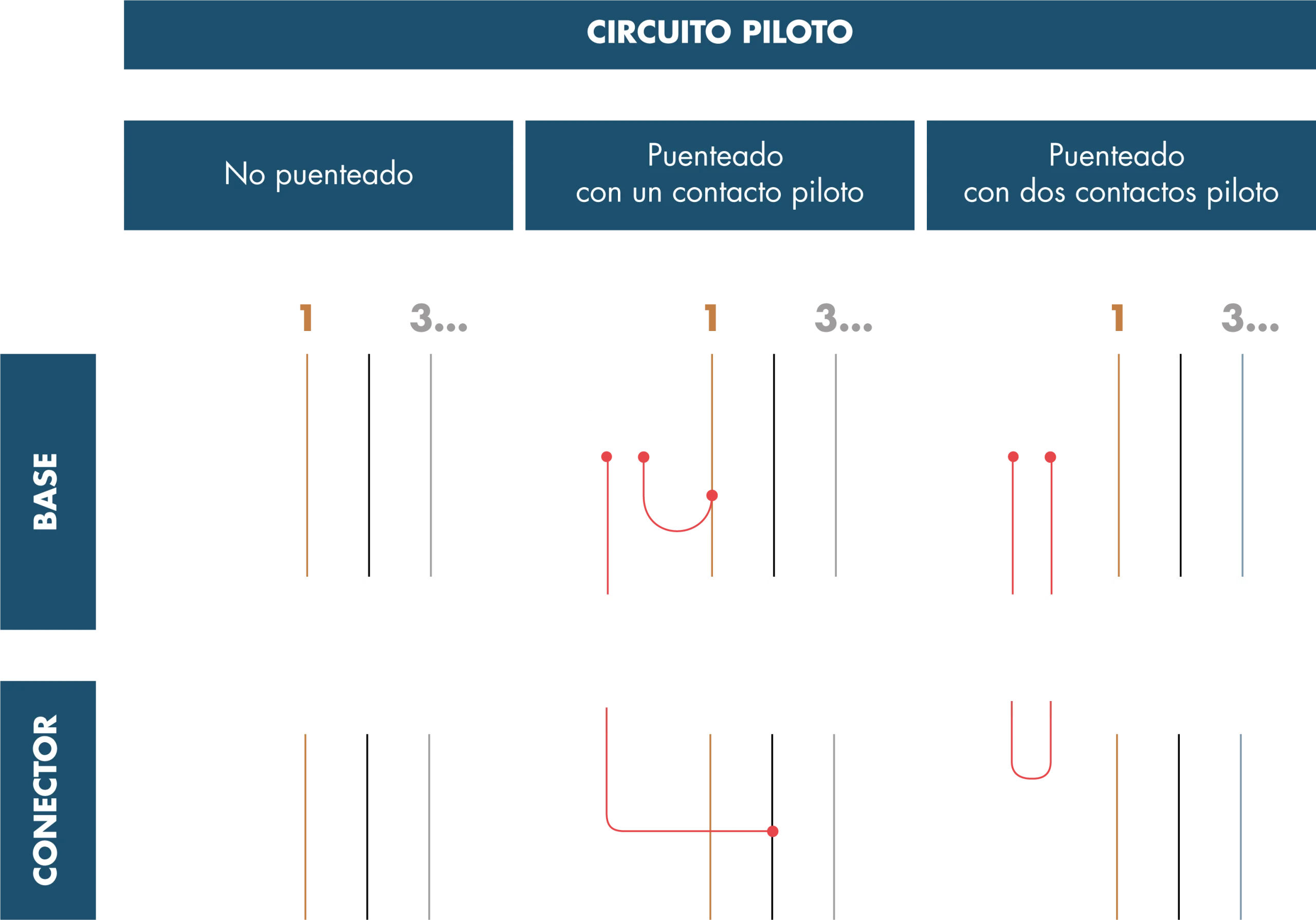

La función de los contactos piloto es transmitir eléctricamente a un dispositivo de corte instalado aguas arriba, la orden de poner/quitar tensión a una base de toma de corriente. Este dispositivo de corte está controlado por:

Un microrruptor dentro de la base (circuito de pilotaje no puenteado), accionado mecánicamente por la conexión de la clavija; o
Por un contacto o un par de contactos situado(s) del lado de la base y del lado de la clavija (circuito de pilotaje puenteado) que se cierran los últimos y se abren los primeros (LIFO: último en entrar/primero en salir).

Secuenciación de cierre en la conexión entre los contactos de fase y los contactos piloto o auxiliares

Los contactos de los aparatos MARECHAL^® se cierran de manera ordenada en la conexión para garantizar un funcionamiento óptimo y seguro

La secuenciación se opera del siguiente modo: 1 – La tierra, 2 – el neutro, 3 – las fases, 4 – los contactos auxiliares o piloto Durante la desconexión de la toma, los contactos se abren en sentido inverso. De esta forma, usted tiene la garantía de que no se producirá ningún arco ni en la conexión ni en la desconexión.
