Interruttore sezionatore separabile

Un concetto unico

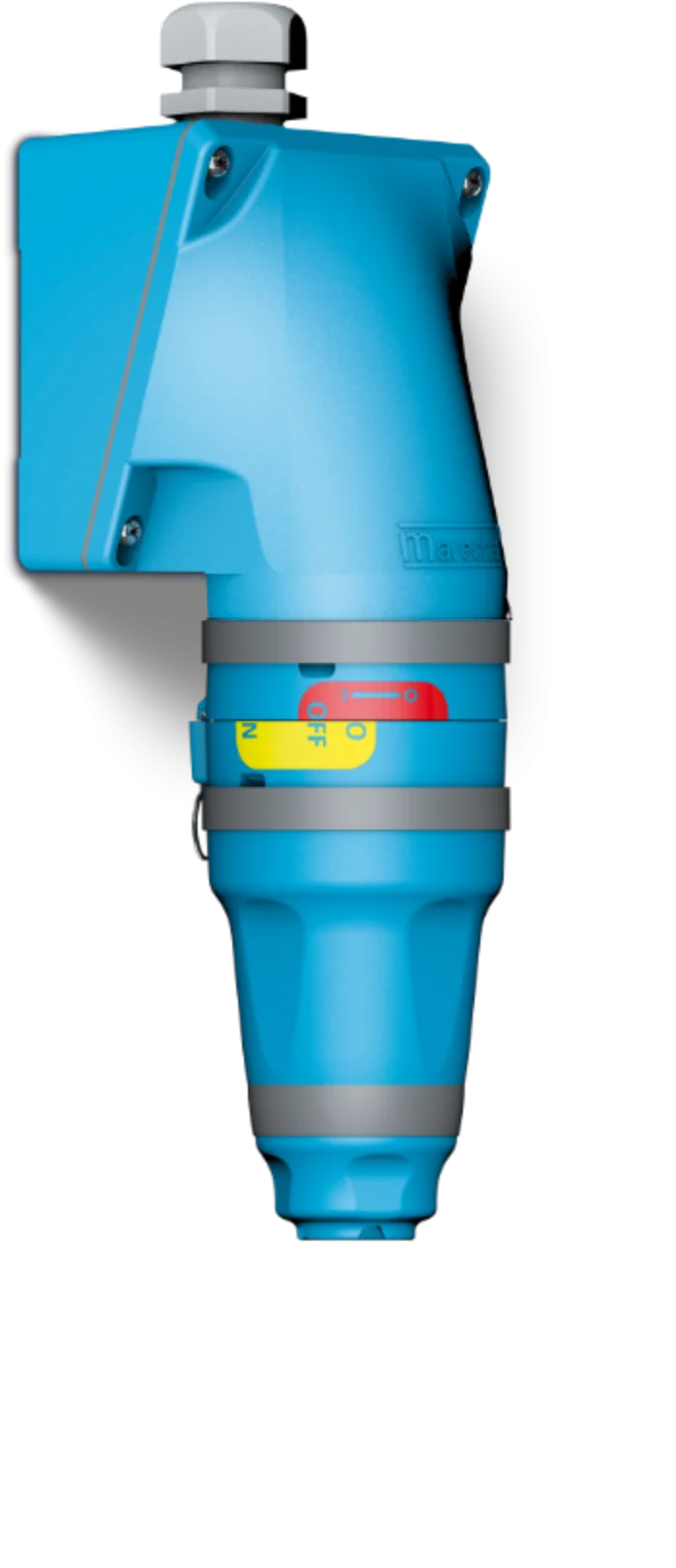

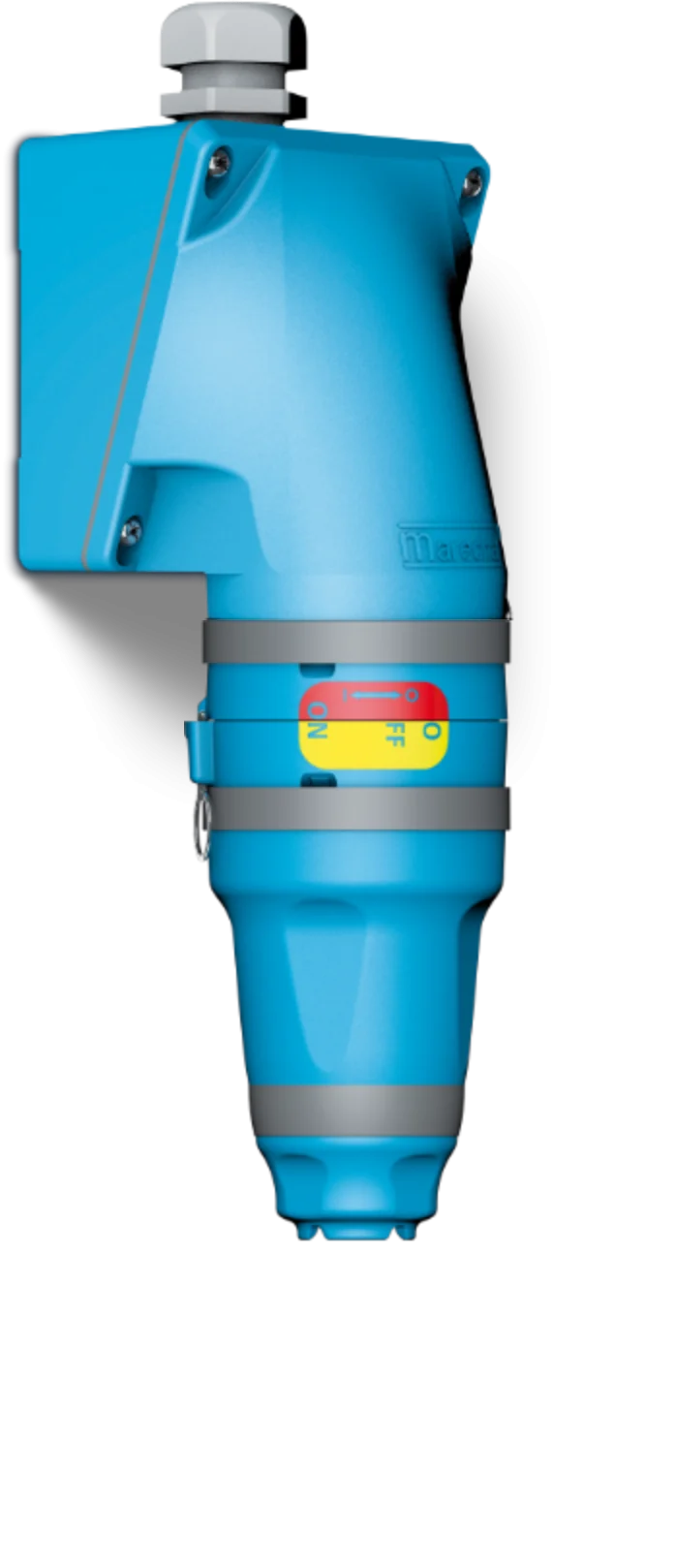

EVO, rotante e separabile, è un interruttore di manovra-sezionatore con azionamento manuale rotante, da 2 a 6 poli, certificato da LCIE BUREAU VERITAS. È progettato per la chiusura e l’interruzione del carico e per l’isolamento di un circuito elettrico a bassa tensione, in conformità allo standard IEC/EN 60947-3. Il suo robusto meccanismo consente l’apertura e la disconnessione anche in caso di guasto per sovracorrente o sovratensione (AC-23/AC-3).

Migliore continuità del servizio

Non richiede una protezione da corrente residua di 30 mA: nessun intervento di disturbo.
Manutenzione ridotta e semplificata.
Riduzione dei tempi di inattività della produzione.

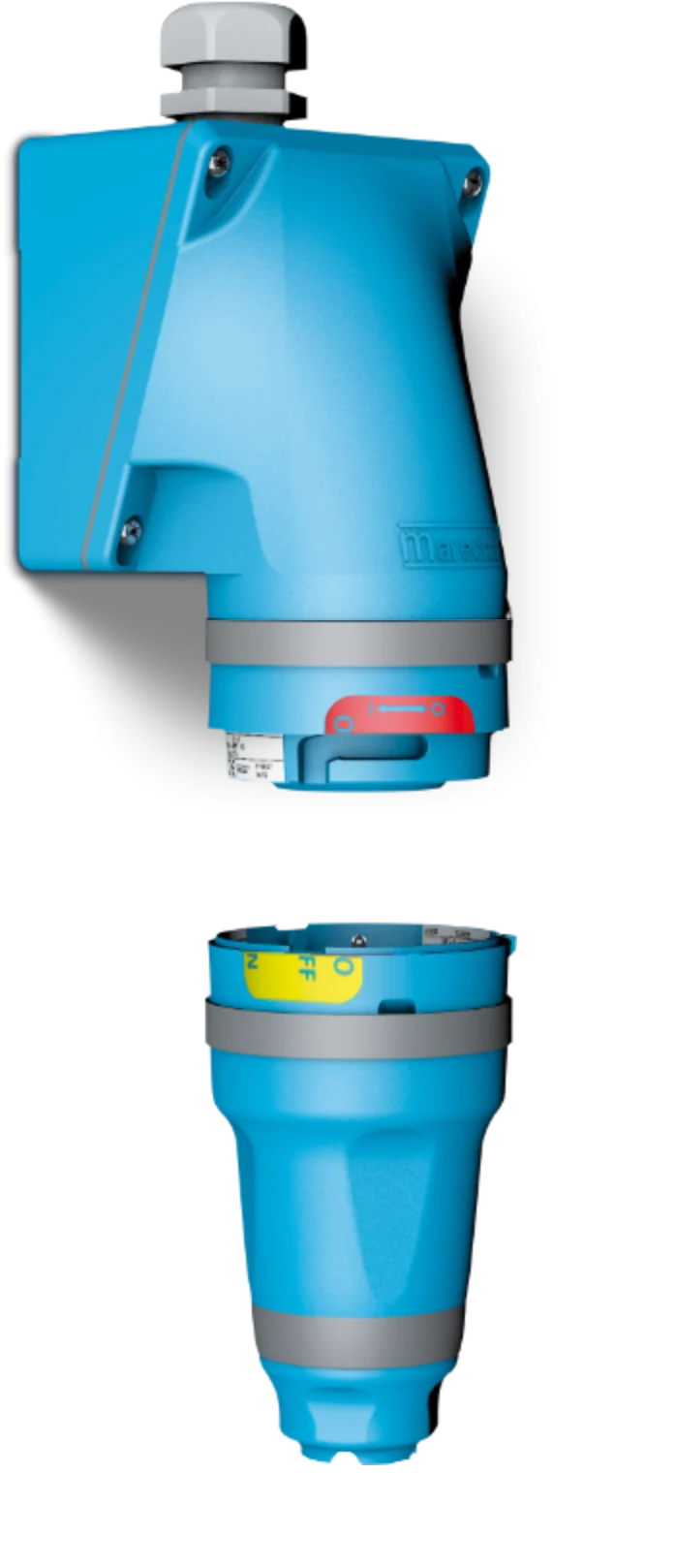

Sicurezza e semplificazione del lavoro: Per la manutenzione o la sostituzione delle apparecchiature, EVO può essere separato in due parti e lucchettato. Una volta separato, EVO ha un grado di protezione IP4X/IPXXD. Non è quindi necessario ricorrere a personale qualificato o a procedure di protezione.

Un design brevettato unico al mondo.

Doppio attacco AC-22A/AC-23A (18,5kW) AC-3 (11kW)
Otturatore di sicurezza IP4X Contatti in tensione inaccessibili
Contatti con pastiglie in lega d’argento (trattamento anticorrosione)
Sigillatura automatica IP66/IP67/IP69 In posizione ON e OFF
Involucro in polietilene rinforzato con fibra di vetro
Terminale a gabbia per una migliore conduttività e resistenza alle vibrazioni
Terminali identificati 1, 2, 3, 4/N, 5, 6 e per colore
Impugnatura ergonomica Montaggio senza viti
Gonna di protezione

EVO offre una grande flessibilità nelle applicazioni più esigenti in termini di igiene, robustezza e affidabilità.

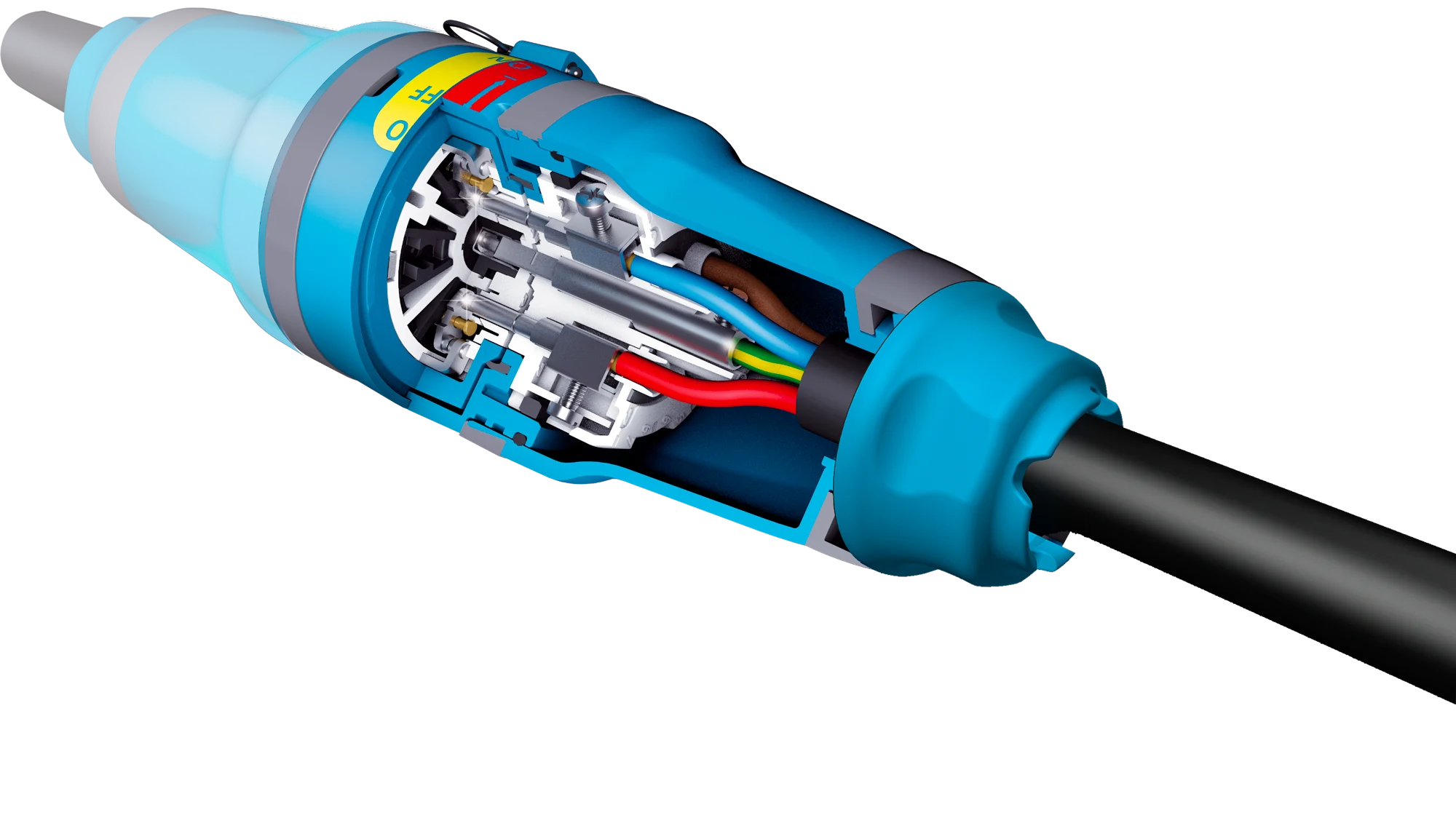

Contatti autopulenti e meccanismo unico

Contatti in argento-nichel.

Arresto improvviso per manutenzione sicura

Doppia interruzione apparente e visibile per palo.

Materiali di qualità per applicazioni esigenti

Senza alogeni e autoestinguente UL94, tropicalizzato (IEC 60068-2), resistente ai raggi UV di classe F1, resistente alla corrosione e agli agenti chimici.

Robusto in ogni circostanza

Durata elettrica 15.000 cicli (in servizio AC-23 A 690 V AC/40 A).

Sigillatura automatica

IP66/IP67/IP69 in posizione ON e OFF.

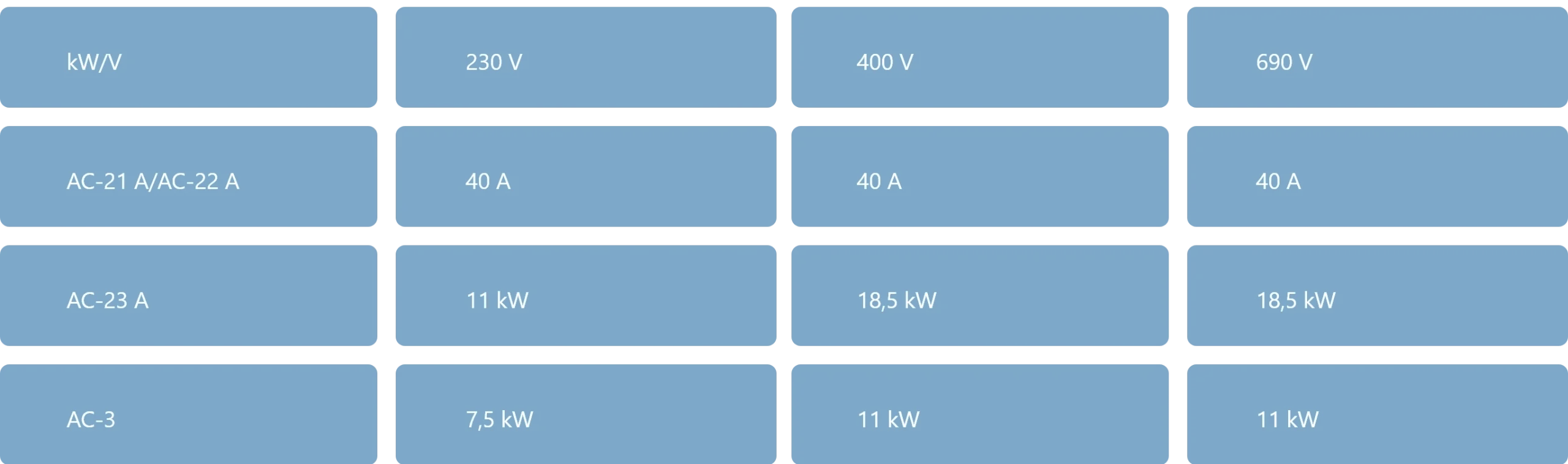

Rottura del carico

Certificato da LCIE BUREAU VERITAS in conformità agli standard IEC/EN 60947-1 e 60947-3, EVO è progettato per la chiusura/interruzione frequente sotto carico e per isolare qualsiasi circuito elettrico a bassa tensione, sia resistivo (AC-21 A) che non,

misti resistivi/induttivi (AC-22 A), induttivi (AC-23 A), o che richiedono l’arresto/rottura sotto carico (AC-3) dei motori elettrici in conformità alla norma IEC/EN 60947-3.

Scopri le nostre schede tecniche

Scopri di più

INSTALLAZIONE E USO

Installazione versatile

EVO occupa pochissimo spazio, non ha viti visibili né zone di ritenzione e può essere installato sia in un quadro elettrico che su una scatola da parete, con possibilità di scelta dell’angolazione. Grazie alle sue dimensioni compatte, il sezionatore EVO consente di risparmiare una quantità significativa di spazio nelle installazioni.

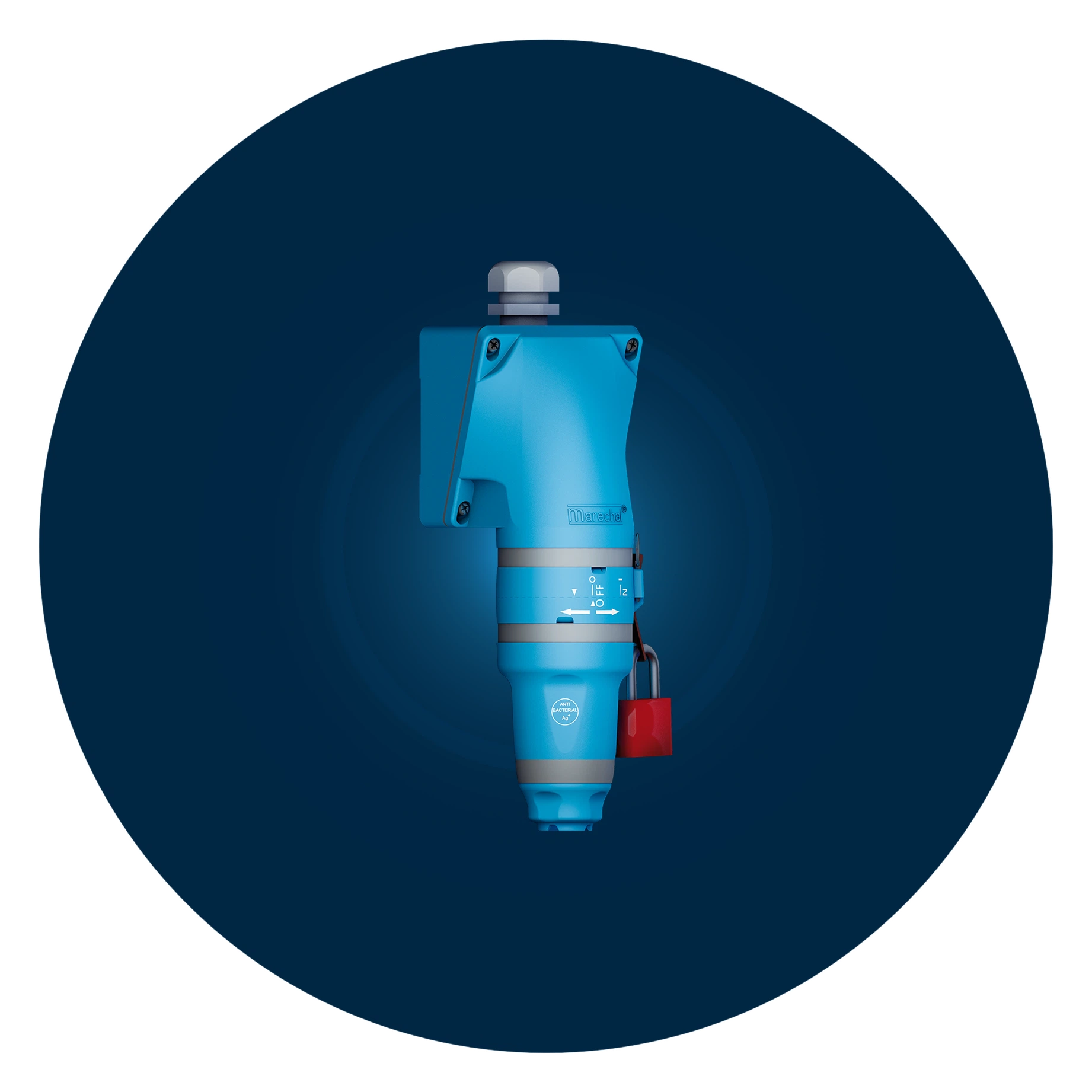

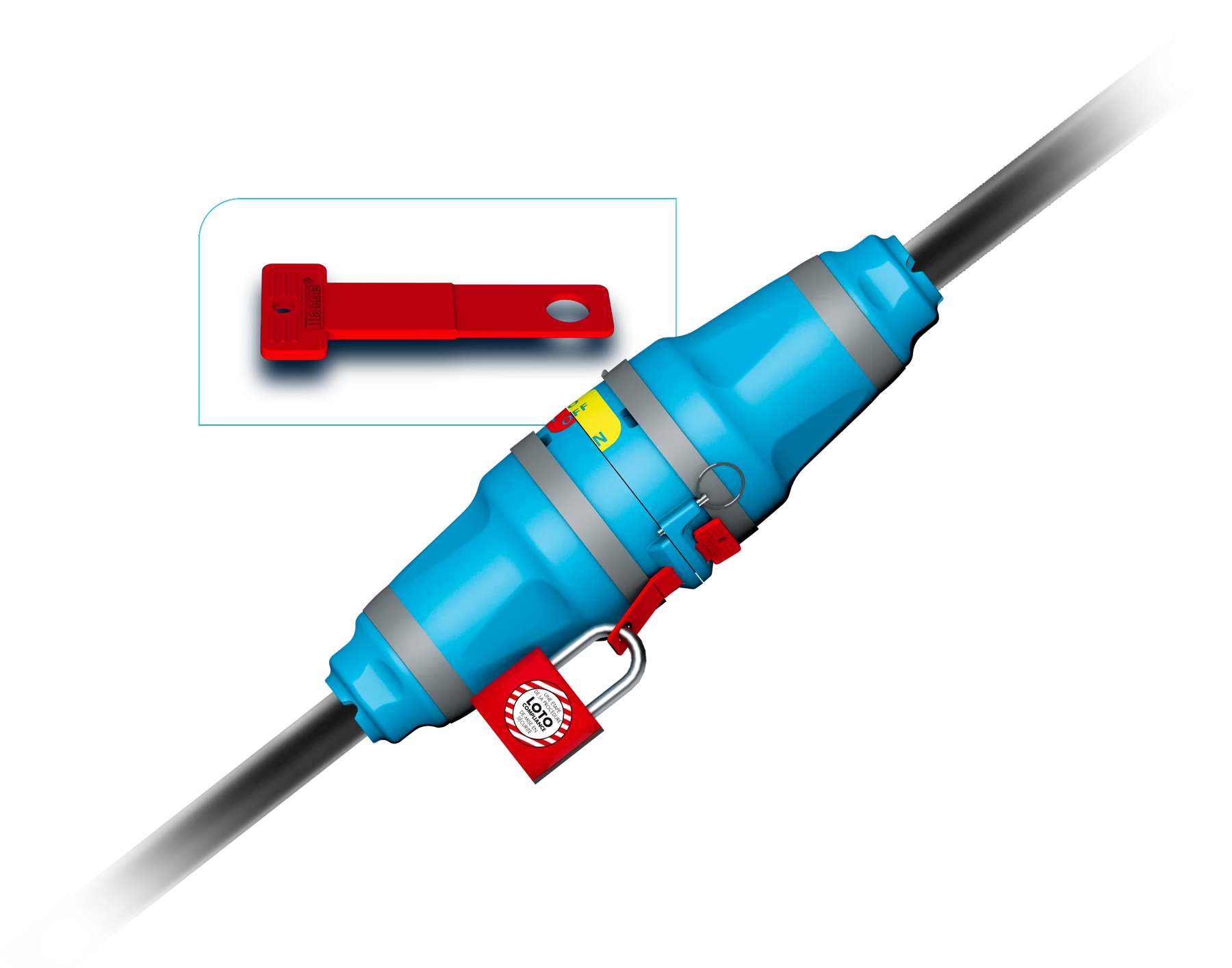

Blocco: visibilità immediata e sicurezza per gli utenti

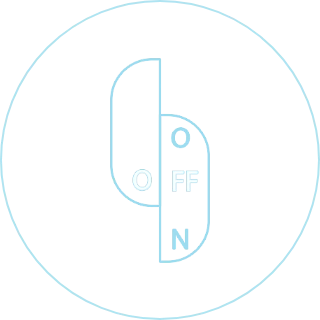

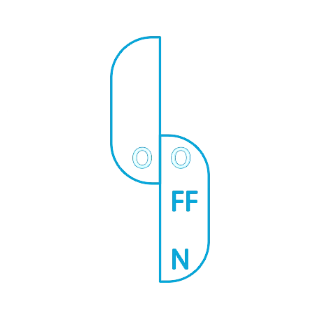

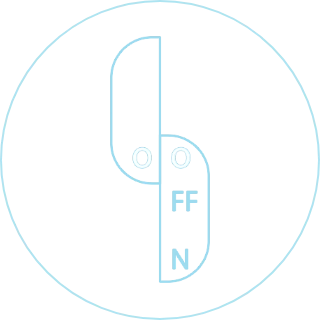

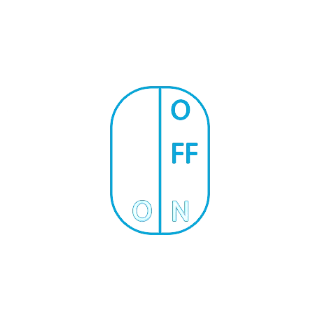

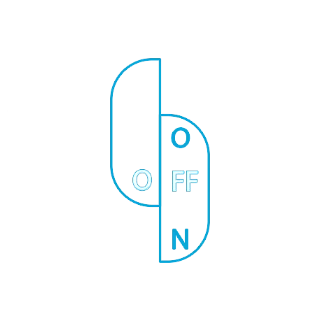

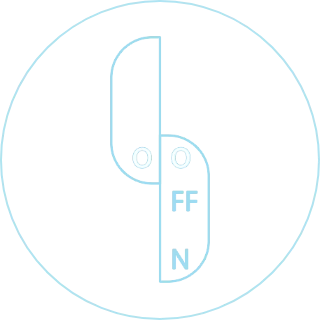

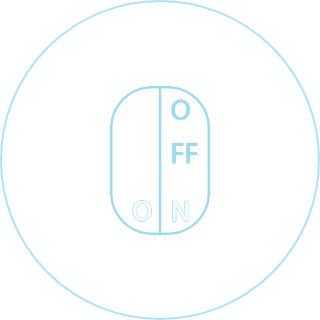

Dopo una semplice rotazione, EVO può essere lucchettato in posizione “OFF” mantenendo la sua impermeabilità. In questa posizione, la funzione di disconnessione consente di lavorare in sicurezza sul lato del carico e di rispettare le procedure di spedizione.
