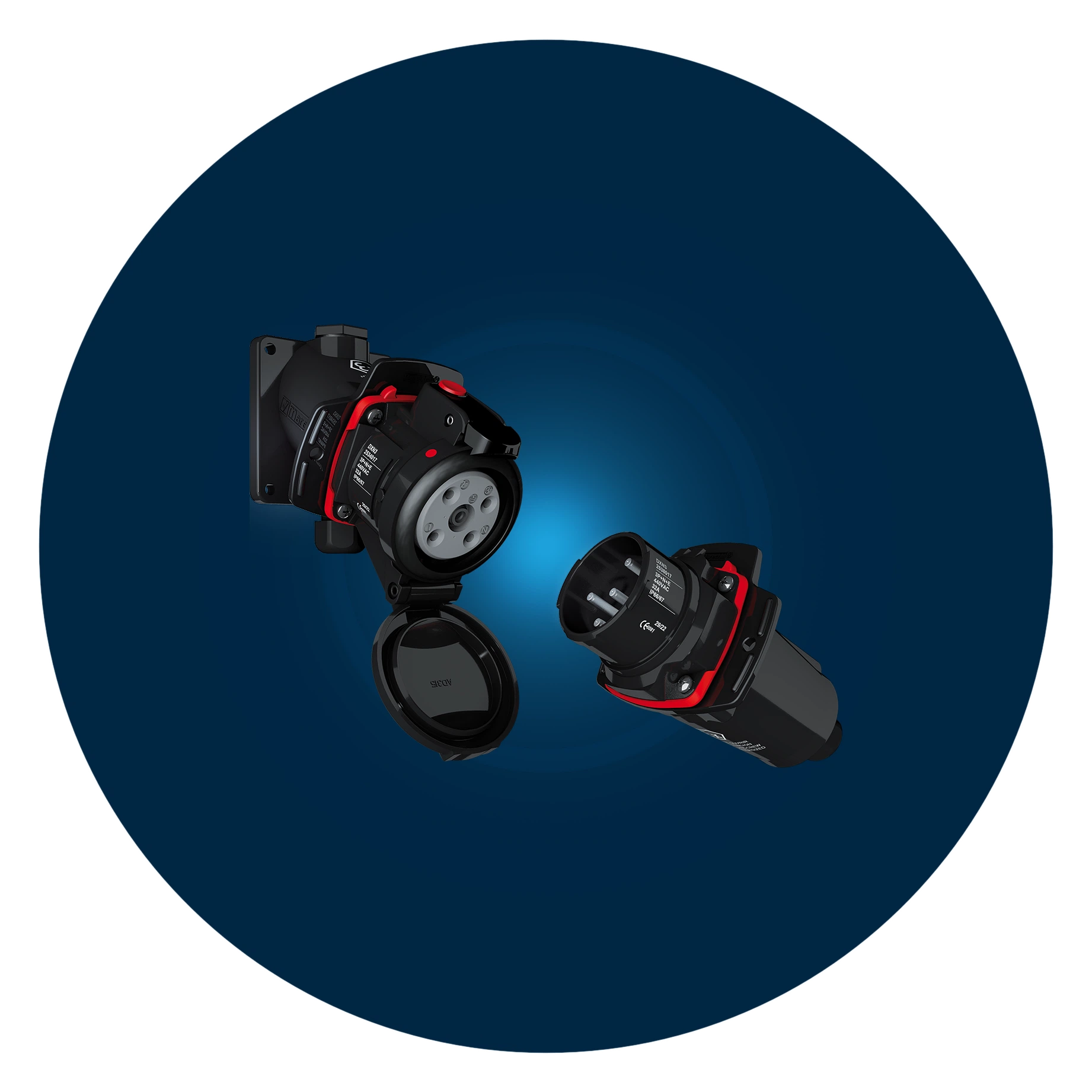

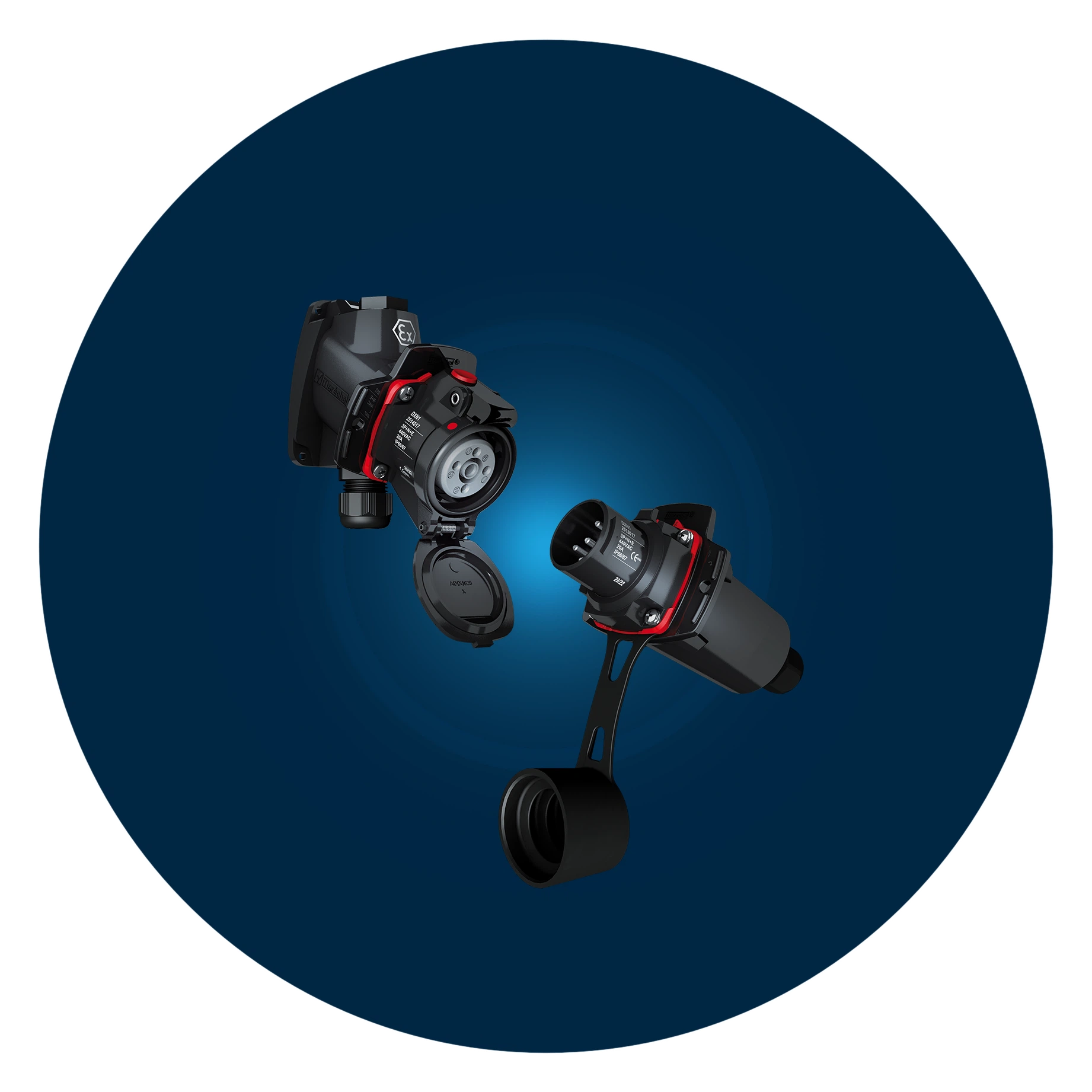

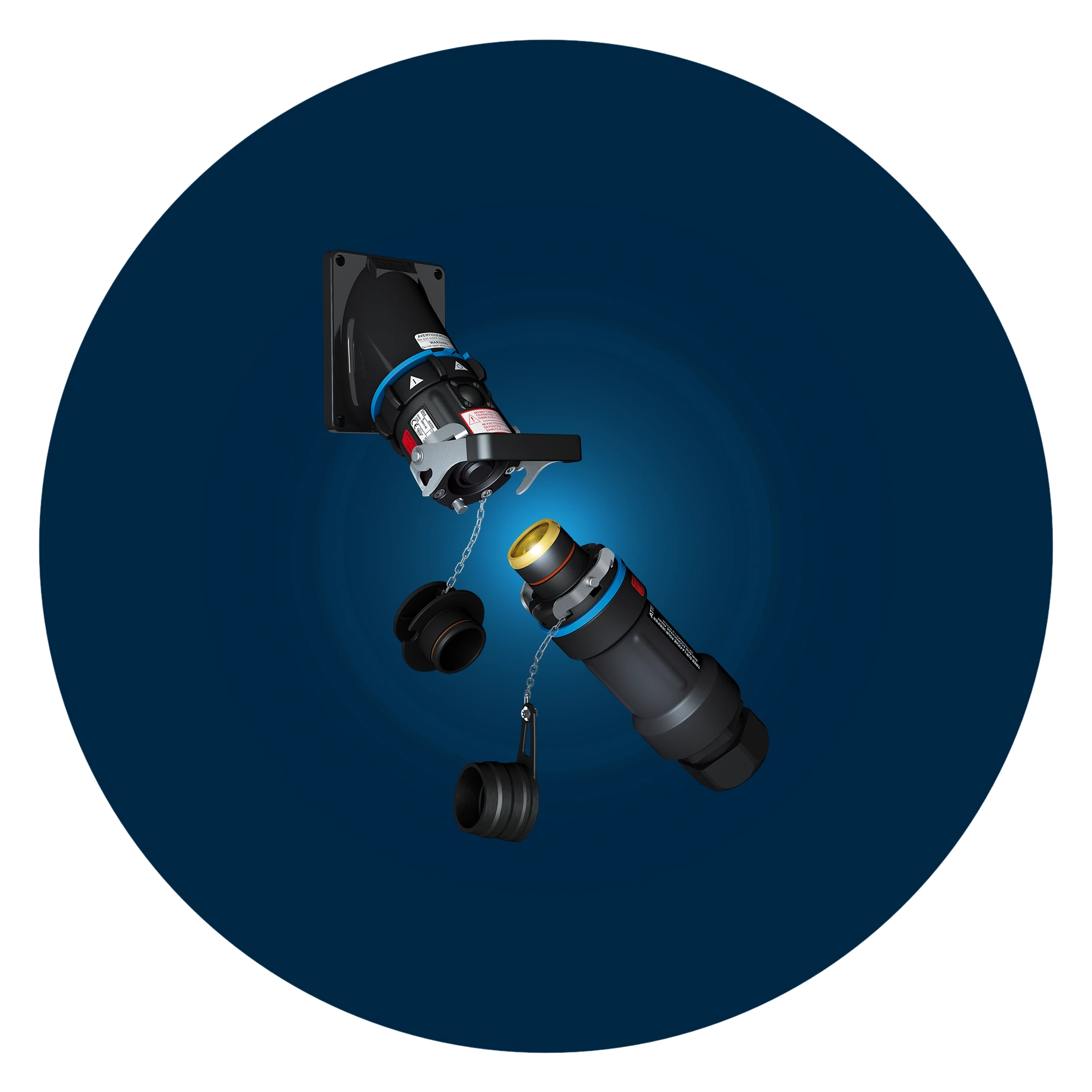

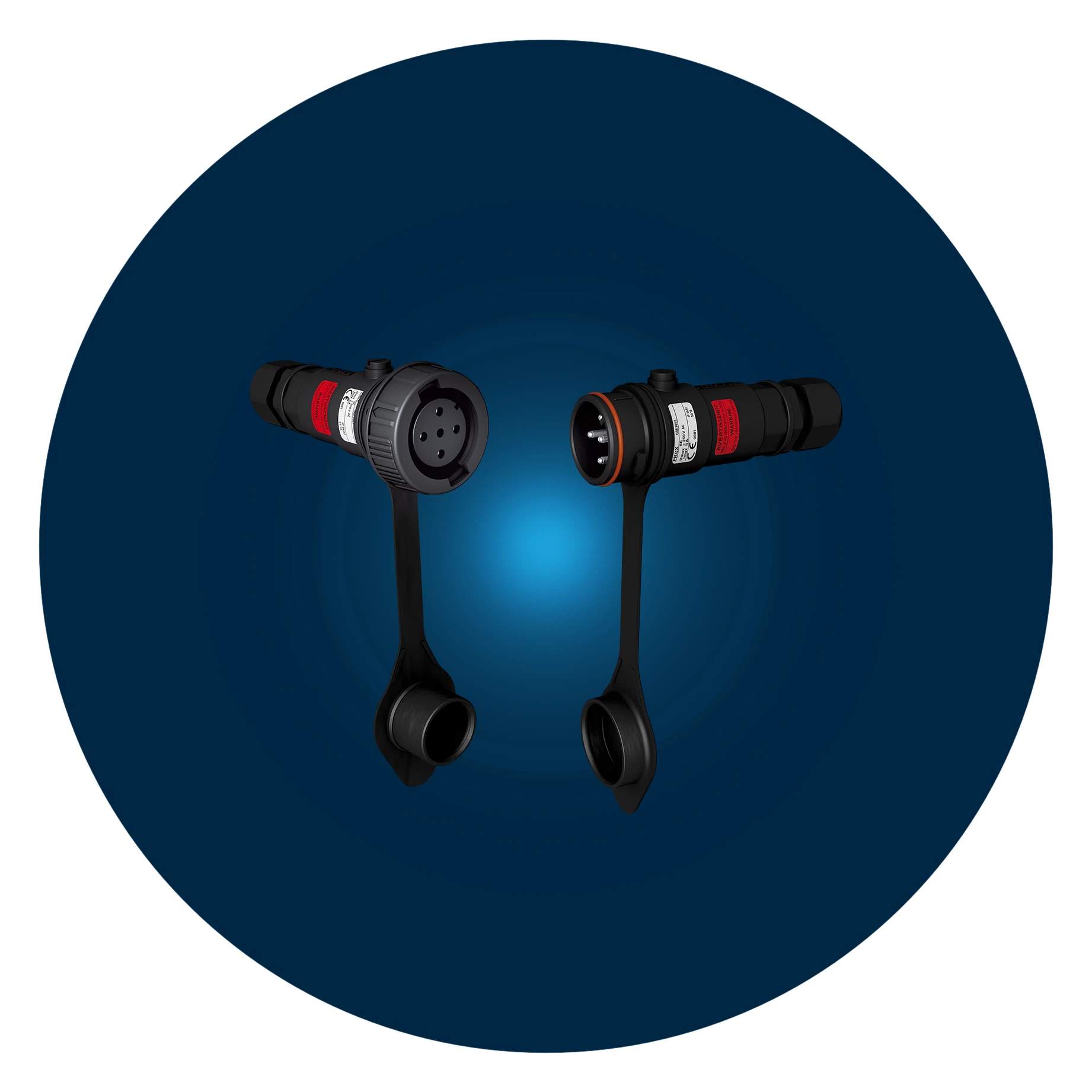

Connessioni elettriche industriali certificate ATEX

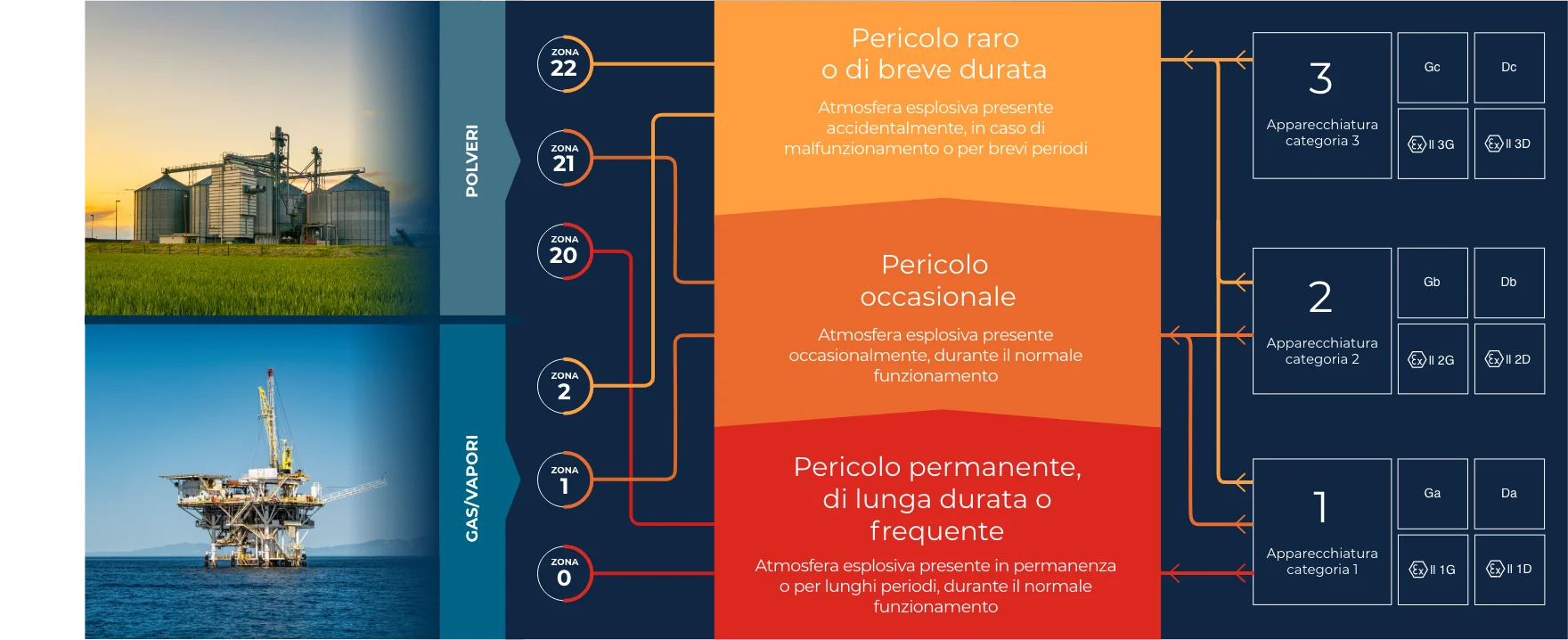

Custodia antideflagrante: Ex da, db o dc
Una custodia antideflagrante è un involucro all’interno del quale sono racchiusi dispositivi/componenti che potrebbero innescare un’atmosfera di gas esplosiva.
Una custodia antideflagrante deve:

• Contenere un’esplosione interna senza deformare la custodia (resistenza alla pressione dell’esplosione).
• Garantire che l’infiammazione non si propaghi all’ambiente circostante.
• Presentare una temperatura esterna inferiore alla temperatura di auto-infiammazione dell’atmosfera.

Custodia antideflagrante: Ex da, db o dc
I parametri di costruzione delle apparecchiature antideflagranti, a seconda del gruppo di gas a cui il materiale è destinato, sono essenziali per soddisfare tutti e tre i criteri:

• Tipo di passaggio della fiamma: filettatura, superficie piana, passaggio sigillato, cilindrico, ecc.
• Lunghezza del percorso della fiamma (= guarnizione antideflagrante).
• Spazio tra le 2 superfici del giunto antideflagrante (= interstizio).
• Spessore delle pareti.

Custodia antideflagrante: Ex da, db o dc
Per garantire le proprietà dei metodi di protezione, è necessario:

• Verificare il corretto serraggio di tutte le viti utilizzate per chiudere coperchi e ingressi dei cavi.
• vérifier le vissage du dispositif de blocage, si existant
• ne jamais modifier le produit

Sicurezza aumentata Ex eb o ec

Un’apparecchiatura a sicurezza aumentata deve essere progettata con elevati standard di sicurezza e deve considerare la possibilità di temperature elevate e l’eventuale formazione di archi o scintille, sia in condizioni normali di funzionamento che in situazioni anomale specifiche.
A differenza della custodia antideflagrante, tutte le parti e i componenti installati sull’involucro a sicurezza aumentata devono essere preventivamente certificati ATEX/IECEx per la corretta applicazione (o valutati con la custodia) e devono essere inclusi nell’elenco del certificato.

Sicurezza aumentata Ex eb o ec
Queste custodie devono garantire un grado di protezione minimo IP54.
I parametri elettrici sono determinati in base al riscaldamento, alle distanze nell’aria e alle linee di fuga, le quali si differenziano da quelle definite in altre normative industriali.
La qualità del collegamento è cruciale per garantire la protezione dei componenti a sicurezza aumentata. Le prese MARECHAL^® sono dotate di morsetti di collegamento elastici con linguette di protezione dei conduttori, per evitare danni ai conduttori e garantire una pressione uniforme su tutti i conduttori (gestione del riscaldamento). Per agevolare l’installazione e la manutenzione, le apparecchiature TECHNOR^® sono dotate di elementi di collegamento già certificati.

Incapsulamento Ex ma, mb o mc
Le parti dell’apparecchiatura che possono generare scintille o surriscaldamento, provocando un’atmosfera esplosiva, sono racchiuse in un composto, noto come compound, per prevenire il rischio di innesco di polvere o atmosfere esplosive durante l’installazione o il funzionamento.
Il compound impedisce la formazione di un’atmosfera esplosiva nelle vicinanze di componenti pericolosi e, in alcuni casi, può essere considerato come l’involucro dell’apparecchiatura. Pertanto, la scelta e la qualità delle proprietà del compound sono fondamentali per garantire la sicurezza del prodotto.
Questa modalità di protezione è adatta per applicazioni gassose e/o polverose.
I moduli LED TECHNOR^®, destinati ad essere installati in involucri a sicurezza aumentata, sono protetti da un compound trasparente (che consente il passaggio del flusso luminoso).

Sicurezza intrinseca Ex ia, ib o ic
Un dispositivo di sicurezza intrinseca e i suoi cavi di interconnessione esposti all’atmosfera potenzialmente esplosiva sono intrinsecamente limitati in energia, impedendo l’innesco dell’atmosfera circostante per scintilla o effetto termico.
Questa modalità di protezione è adatta per applicazioni gassose e/o polverose.
Gli elementi di questi circuiti di sicurezza intrinseca devono essere facilmente individuabili sull’impianto :

• mediante il colore azzurro dei cavi di interconnessione e dei suoi elementi
• mediante un’identificazione completa del circuito tramite etichette.

Tuttavia, è obbligatorio avere una protezione (ad esempio, una barriera di sicurezza intrinseca) a monte dell’apparecchiatura: questa protezione è installata in una zona non pericolosa o in una custodia antideflagrante, se quest’ultima lo permette.
I circuiti di bassa potenza, la strumentazione elettronica, i processi di controllo o di misura sono principalmente protetti da sicurezza intrinseca.
Nelle custodie antideflagranti o di sicurezza aumentata TECHNOR^® è comune trovare apparecchiature di sicurezza intrinseca combinate con dispositivi senza limitazione di energia. Questo è possibile nel rispetto delle norme di installazione.

Protezione con custodia Ex ta, tb o tc
Un dispositivo protetto dalla penetrazione di polveri esplosive offre un grado di protezione IP5X o IP6X a seconda del tipo di polveri presenti nella sua atmosfera. È fondamentale controllare anche la temperatura di superficie di questo dispositivo.
Tutte le apparecchiature MARECHAL^® e TECHNOR^® sono installabili in atmosfere esplosive polverose con un grado di protezione IP6X o IP5X.

Pressurizzazione Ex pxb, pyb o pzc
All’interno delle custodie viene mantenuto un gas di protezione a una pressione superiore rispetto all’atmosfera circostante, grazie a un sistema di pressurizzazione, per impedire l’ingresso dell’atmosfera esterna. L’integrazione di allarmi nel sistema contribuisce a ridurre la necessità di certificazione per le apparecchiature installate.
Questa soluzione rappresenta un’alternativa all’utilizzo di custodie antideflagranti quando le dimensioni delle custodie sono considerevoli, sebbene richieda un monitoraggio continuo.
Gli involucri di tipo QPREX di TECHNOR^® sono dotati di questa forma di protezione.
