Steckdose mit integriertem Schalter

EIN WELTWEIT EINZIGARTIGES DESIGN

Die perfekte Kombination aus den Vorteilen einer Steckvorrichtung und der Leistung eines Schalters

Sicheres Verbinden und Trennen Ihrer Geräte.

Die einzige Steckvorrichtung, die bis zu 250 A unter Last schalten kann, ohne dass ein Steuerdraht oder ein Schaltschütz hinzugefügt werden muss.

Basierend auf 70 Jahren Forschung und Innovation, bietet der DECONTACTOR^™ ein weltweit unerreichtes Maß an Zuverlässigkeit und Sicherheit. Er ermöglicht es, Geräte tausendfach und in den anspruchsvollsten Umgebungen zu verbinden und zu trennen und dabei jedes Unfallrisiko auszuschließen.

Ein unübertroffenes Maß an Sicherheit Die DECONTACTOR^™-Steckvorrichtung basiert auf der MARECHAL^®-Technologie und ermöglicht das Ein- und Ausschalten unter Last von bis zu 250 A/110 kW ohne zusätzliche Steuerleitung oder zugehörigen Schalter schnell und sicher. Es ist also kein qualifiziertes Personal erforderlich. Sie können Ihre Maschinen in Sekundenschnelle an- und abkoppeln und damit:

Die Eingriffs- und Ausfallzeiten der Produktion verringern
Ihre Wartungsarbeiten leichter durchzuführen
Ihre Kosten zu senken

Die Konformität Ihrer elektrischen Anlagen ist garantiert. Die DECONTACTOR^™ erfüllen alle Ihre betrieblichen Anforderungen sowie die normativen Bestimmungen und gesetzlichen Vorschriften. Sie werden in der Nähe eines Motors oder einer Maschine installiert und gewährleisten die Sicherheit des Bedienpersonals gegen unbeabsichtigtes Einschalten von elektrischen Maschinen, indem sie folgende Funktionen erfüllen:

Trennung: Trennung der Kontakte
Abschaltung für Wartungsarbeiten: sichtbare Abschaltung unter Strom
Notabschaltung: Abschaltung unter Spannung
Sicherheitsschloss: für Ihre Lockout-Verfahren

Trennen Sie Ihre Anlage vor jedem Eingriff
schnell und ohne Sicherheitsrisiko

Kein Lichtbogen

Kein Zugang zu aktiven Teilen

Schaltleistung unter Spannung bis zu 250 A

Möglichkeit der Konsignation der Anlage

Einfache und kostengünstige Installation

Sehr kompakt

Geballte Funktionalität im Interesse Ihrer Sicherheit

DECONTACTOR^™ STECKVORRICHTUNG MIT INTEGRIERTEM SCHALTER

KLASSISCHE STECKVORRICHTUNG – IEC/ EN 60 309 – 2 Industriesteckdose mit Schalter

Produkt 63 A (gleicher Maßstab)

Entwickelt, um maximale technische Sicherheit zu gewährleisten:
Mit dem eingebauten Schalter können Sie unter Spannung abschalten*

Ein einfacher Druck auf den Schalter unterbricht den Strom und verhindert die Gefahr eines gefährlichen Elektroschlags. Der Stecker ist daraufhin spannungsfrei. Mit dem DECONTACTOR^™ können Sie die Installationsvorschriften einhalten, ohne dass ein Steuerkreis oder ein Schalter vorab hinzugefügt werden muss.

SCHALTKRAFT

Außergewöhnliche Verbindungsqualität:

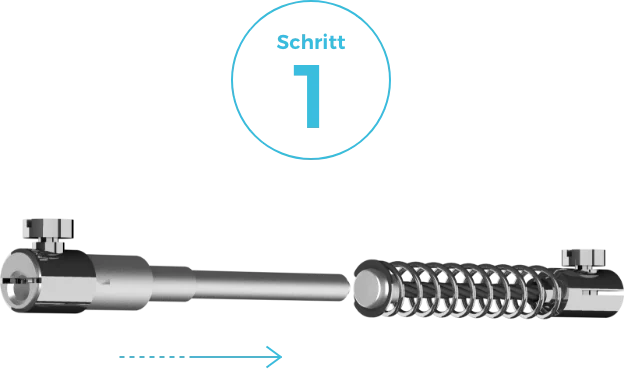

Endkontakt mit Silber-Nickel-Plättchen

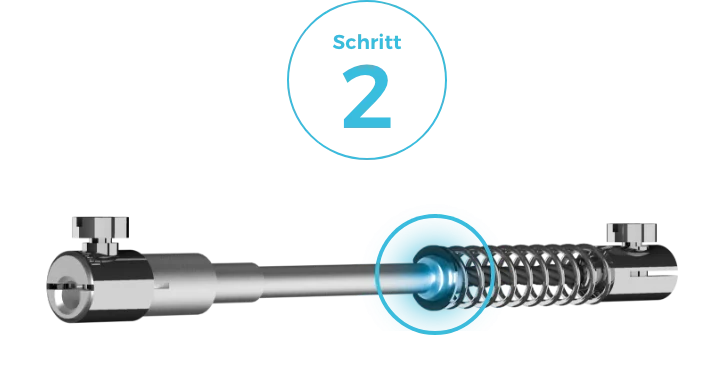

Die DECONTACTOR^™ MARECHAL^® sind alle mit Stirndruckkontakten mit Silber-Nickel-Plättchen ausgestattet. Sie gewährleisten eine außergewöhnliche Qualität beim Verbinden und Trennen unter Spannung. Silber ist, selbst wenn es oxidiert ist, ein hervorragender elektrischer Leiter. Die Leitfähigkeit ist auch bei Vibrationen und Temperaturschwankungen optimal, da die Pads durch die Federn gedrückt werden. Der MARECHAL^®-Kontakt verwendet ein mit einer Feder gecrimptes Geflecht, das eine höhere Leistung und größere Toleranzen als der Stift- und Buchsenkontakt gewährleistet. Die Flexibilität des Geflechts sorgt dafür, dass der Kontaktstift des Sockelkontakts immer perfekt mit dem Kontaktstift des Steckkontakts ausgerichtet ist. Die MARECHAL^®-Kontakte verfügen alle über eine Oberflächenbehandlung, die eine bessere Korrosionsbeständigkeit als Kupfer oder Messing bietet.

Effizienter als eine automatische Klemmenleiste:
Klemmen mit elastischer Verriegelung

Das Lockern von Klemmen (und die daraus resultierende Erwärmung) ist eine der Hauptursachen für den Ausfall einer elektrischen Anlage. Sie wird durch verschiedene Faktoren verursacht:

Vibrationen in Industrieanlagen
Thermische Zyklen
Verdichtung der Stromleiter
Kupferkriechen

MARECHAL^®-Kontakte sind mit Anschlussklemmen mit „elastischer Klemmung“ versehen. Die Drahtklemme ist geschlitzt und mit einem elastischen Ring umschlossen. Dieses Mittel ermöglicht eine konstante Klemmkraft, selbst wenn die oben aufgelisteten Risikofaktoren vorliegen. Der Leiter ist dauerhaft und perfekt mit der Kontaktklemme verbunden, wodurch nachziehende Aktionen vermieden werden.

Reduzierung der Ausfallzeiten in der Produktion.

Reduzierung und Vereinfachung der Wartungsarbeiten.

Kapazität, Überlastungen bis zum Achtfachen
des Nennstroms zu widerstehen

Hier erfahren Sie, wie der DECONTACTOR^™ die Erwärmung minimiert und die Energieeffizienz einer Anlage optimiert, sodass Sie einen geringeren Stromverbrauch haben.

Erhitzung

VERGLEICHSKURVE DER ERHITZUNG

Weil sie einen niedrigen Widerstand haben, haben DECONTACTOR^™ eine lange Zeitkonstante: Sie erreichen langsam ihre Gleichgewichtstemperatur und können daher ohne übermäßige Erwärmung vorübergehende Überströme aufnehmen.
Bei einer Überlastung erreichen die IEC 60309-2-Standardstecker sehr schnell eine Temperatur, die weit über ihre Kapazität hinausgeht.

Optimaler Schutz der Nutzer:
Sicherheitsdiskette

Die Sockel sind mit einer verriegelten Sicherheitsscheibe ausgestattet, die den Zugang zu spannungsführenden Kontakten mit dem Finger (IP2X/IPXXB) oder mit einem Werkzeug mit einem Durchmesser von ≥ 1 mm (IP4X/IPXXD) verhindert. Diese Scheibe kann nur mit einem kompatiblen Stecker entriegelt werden, wodurch die Gefahr eines Stromschlags verhindert wird.

Gehäuse aus technischen Materialien

MARECHAL^®-Geräte verwenden je nach Modell Gehäuse aus glasfaserverstärktem Polymer (GFK) oder aus Metall. Diese Materialwahl verleiht dem Stecker hervorragende mechanische Leistungen und trägt zu einer langen Nutzungsdauer bei.

ROBUSTHEIT

Selbstdichtend, ohne dass ein Stellring gedreht werden muss

Die Schutzart (IP) bewertet die Widerstandsfähigkeit eines Produkts gegen das Eindringen von festen und flüssigen Körpern. Die MARECHAL^®-Geräte sind gemäß IP66/IP67/IP69 wasserdicht und können in den anspruchsvollsten Umgebungen eingesetzt werden. Sie halten häufigen Waschvorgängen in den Produktionsbereichen sowie Hochdruck- und Hochtemperaturreinigungen stand.

Dichtheit

Verbesserte Steuerung:
Hilfskontakte und Steuergeräte

Der DECONTACTOR^™ kann mit Hilfskontakten zur Übertragung von Schwachstrom ausgestattet werden

HILFS- UND STEUERKONTAKTE

Einfachere Feststellungsverfahren: Vorhängeschloss

Das Vorhängeschloss verhindert, dass das Gerät eingeschaltet oder die unbeabsichtigte Verwendung eines Geräts während der Wartung. Die Verwendung des DECONTACTOR^™ erfolgt im Rahmen der Lockout-Verfahren (LOTO). In der Nähe Ihrer Maschinen oder Elektromotoren gewährleistet das Vorhängeschloss den Schutz Ihres Personals, ohne auf einen befugten Elektriker zurückgreifen zu müssen. MARECHAL ELECTRIC bietet Ihnen eine einfache und schnelle Verriegelung, die an angeschlossenen oder abgetrennten Steckdosen durchgeführt werden kann.

VORHÄNGESCHLOSS

24 Möglichkeiten der Spannungs-/Frequenzverschlüsselung

Es gibt 17 verschiedene Spannungen im Niederspannungsbereich, von denen mehrere an einem Industriestandort nebeneinander existieren können. Dazu kommen unterschiedliche Frequenzen
oder auch ein immer häufigerer Bedarf an Gleichstrom (Erzeugung oder Speicherung von alternativer Energie, Solarpaneele, Windräder…).

Mit unseren 24 Kodierpositionen können Sie einzigartige Kombinationen von Polaritäten, Spannungen und Frequenzen erstellen. Daher können nur Sockel und Stecker, die mit der gleichen Codierung entworfen wurden, miteinander verbunden werden.

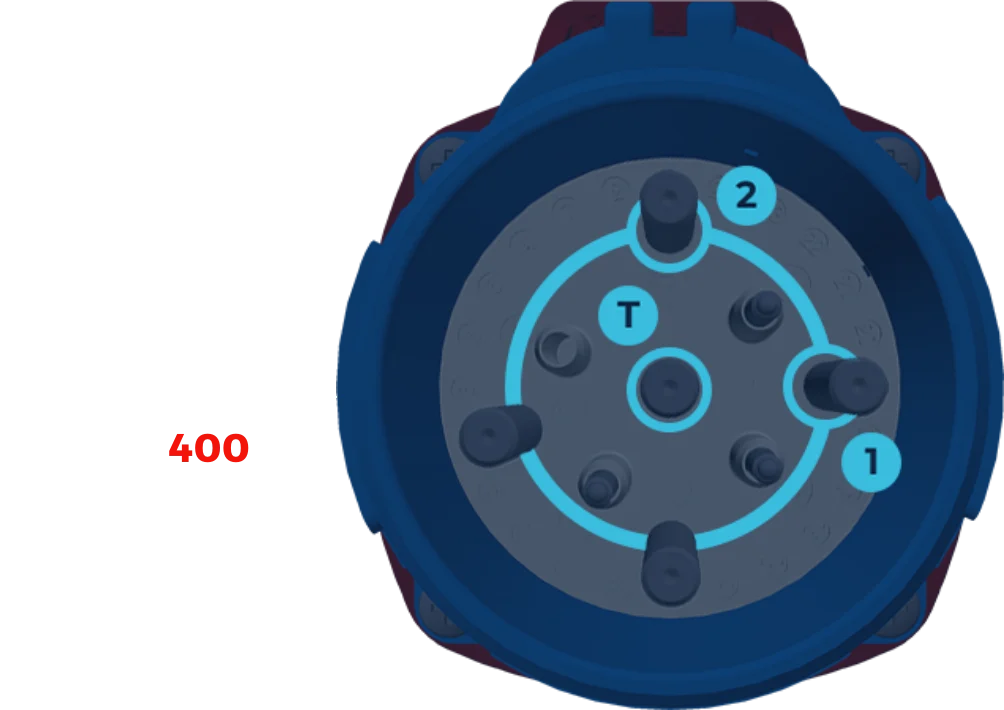

Beispiel für eine Kodierung

Einsparungen bei der Installation:

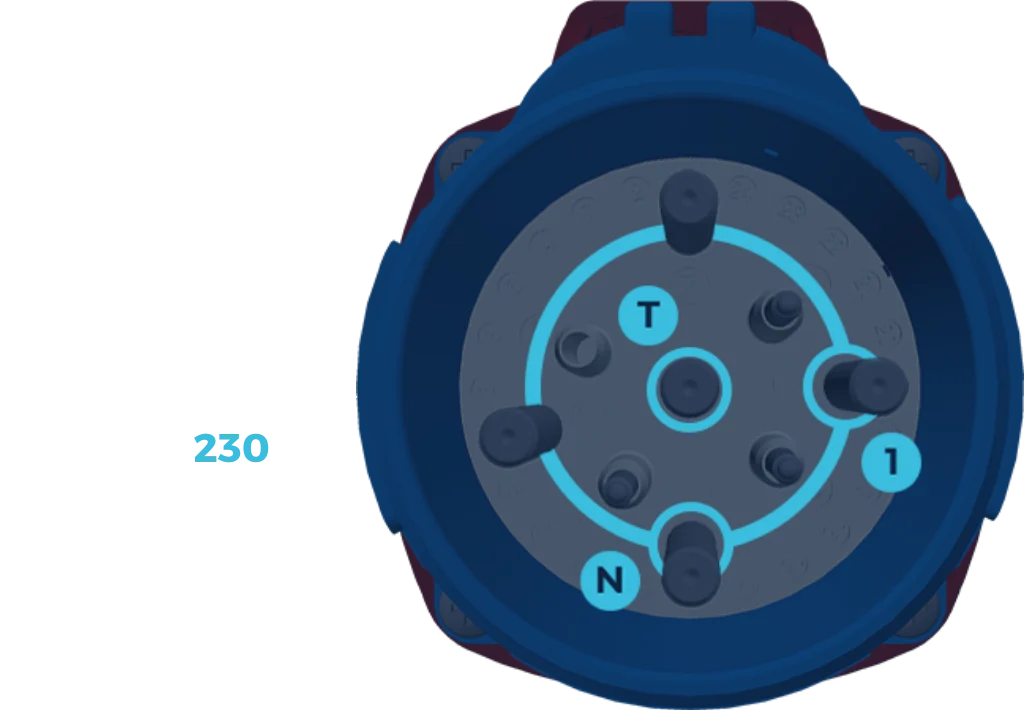

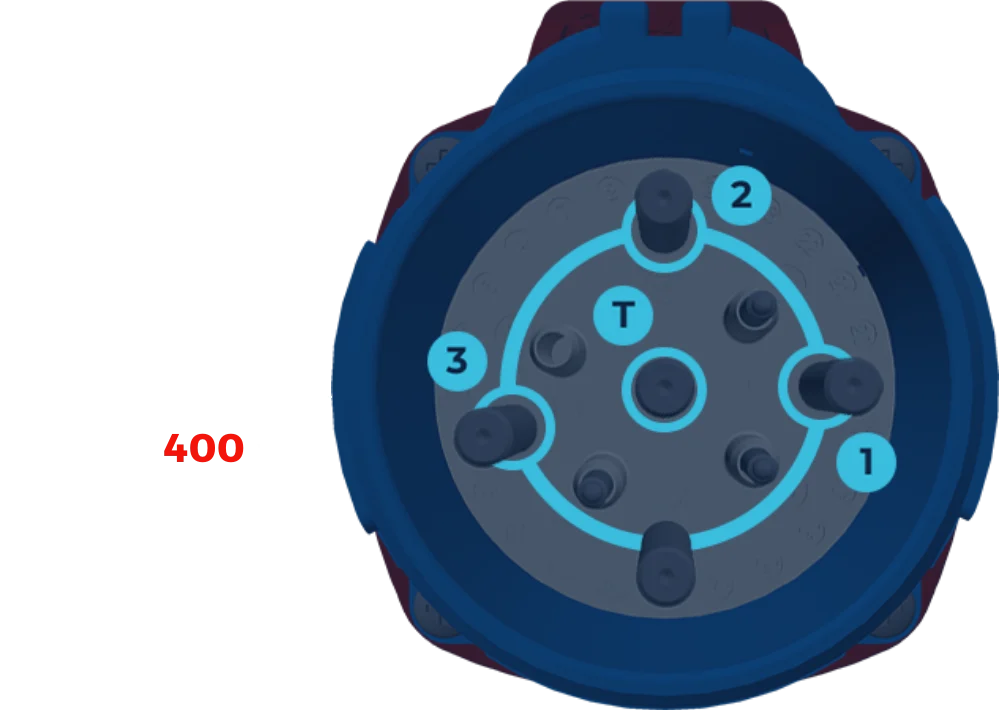

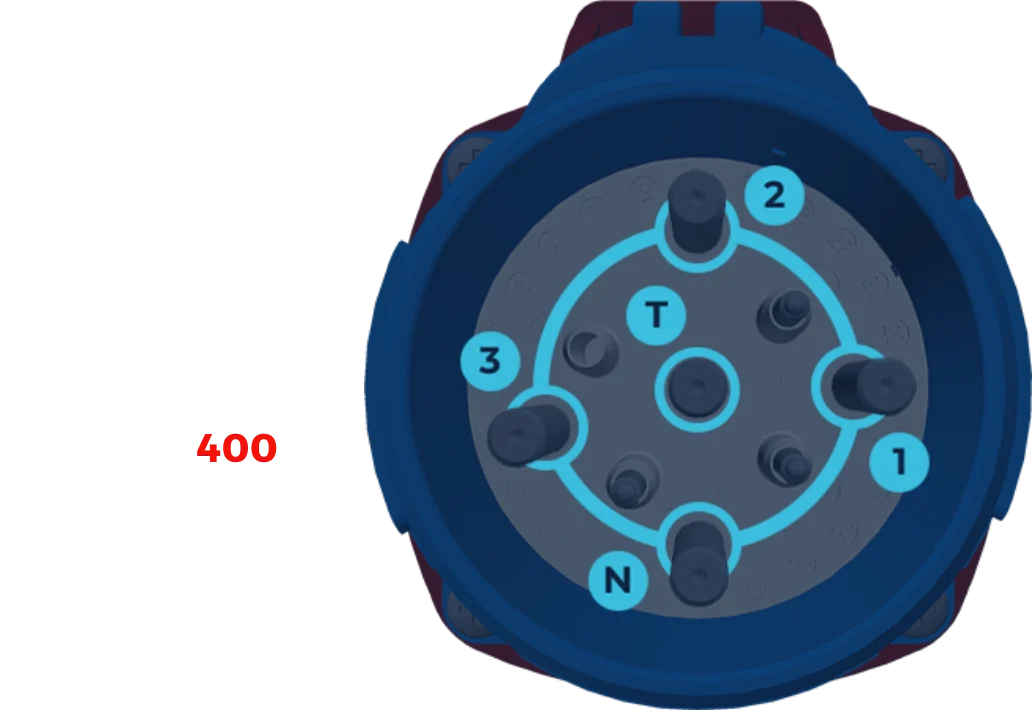

Zweispannung

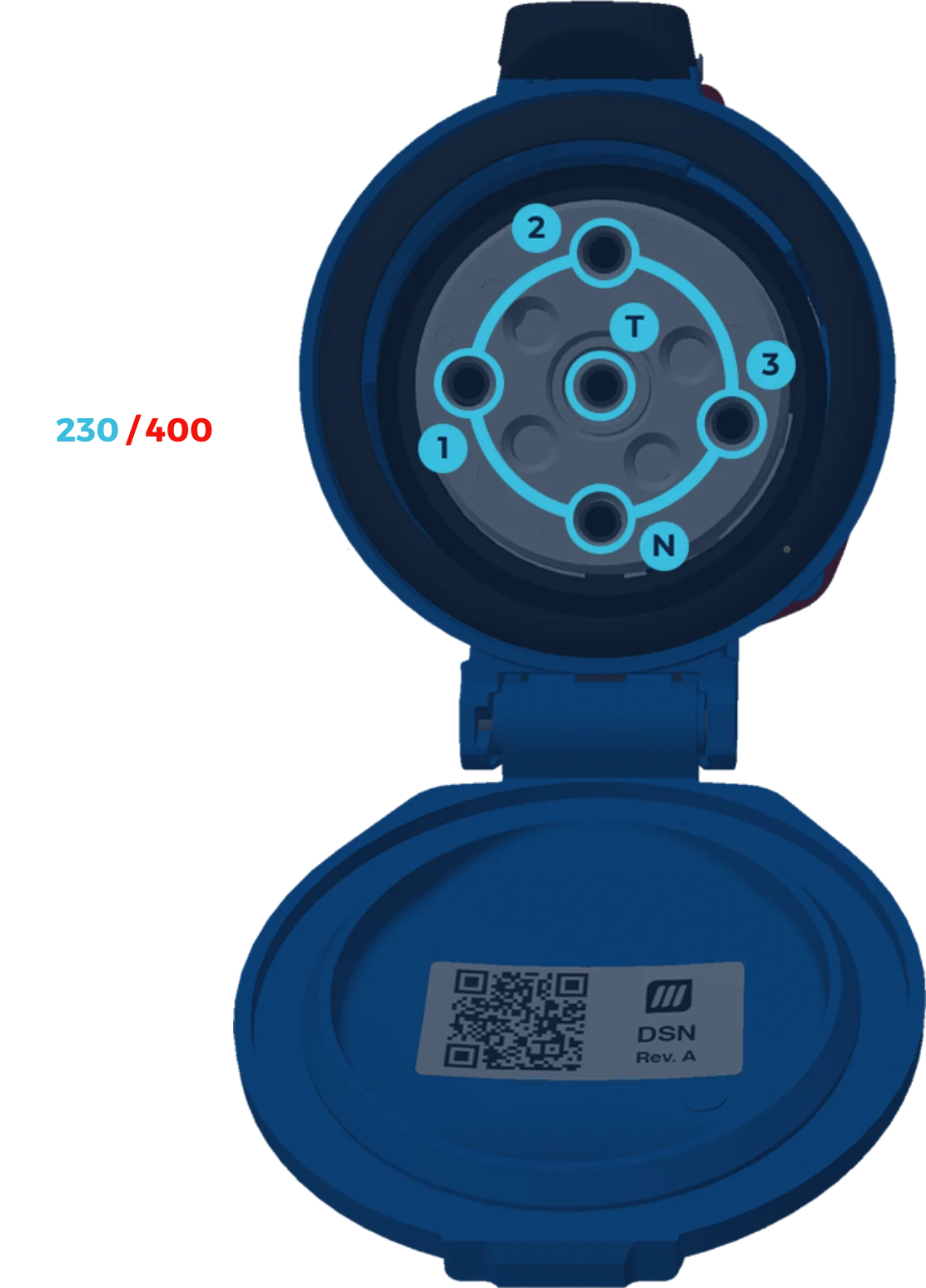

Die MARECHAL^®-eigene Codierung ermöglicht die Verwendung von Steckdosen als „Bi-Voltage“-System. Tatsächlich kann ein einziger Steckdosensockel, beispielsweise in 3P+N+E, der die Spannungen 220/250 V AC und 380/440 V A bei 50 Hz bietet, vier Stecker mit derselben Codierung, aber mit unterschiedlichen Polaritäten und/oder Spannungen sicher versorgen:
