Trennbarer Trennschalter
18,5 kW

EIN EINZIGARTIGES KONZEPT

Drehbar und abtrennbar EVO ist ein von LCIE BUREAU VERITAS zertifizierter, zwei- bis sechspoliger, trennbarer Lasttrennschalter mit manueller Drehbetätigung. Er ist bestimmt zum Ein- und Ausschalten unter Last sowie zum Trennen eines Niederspannungsstromkreises gemäß der Norm IEC/EN 60947-3. Sein robuster Mechanismus ermöglicht das Öffnen und Trennen auch im Falle eines Überstrom- oder Überspannungsfehlers (AC-23/AC-3).

Bessere Kontinuität des Betriebs

  • Erfordert keinen 30-mA-Differenzialschutz: keine ungewollte Auslösungen.
  • Geringere und einfachere Wartung.
  • Geringere Ausfallzeiten in der Produktion.

Sichert und vereinfacht Ihre Handlungen: Für die Wartung oder den Austausch von Geräten kann EVO in zwei Teile getrennt und mit einem Vorhängeschloss gesichert werden. Nach der Trennung hat EVO die Schutzart IP4X/IPXXD. Somit sind weder befugtes Personal noch entsprechende Schutzverfahren erforderlich.

Ein patentiertes und weltweit einzigartiges Design.

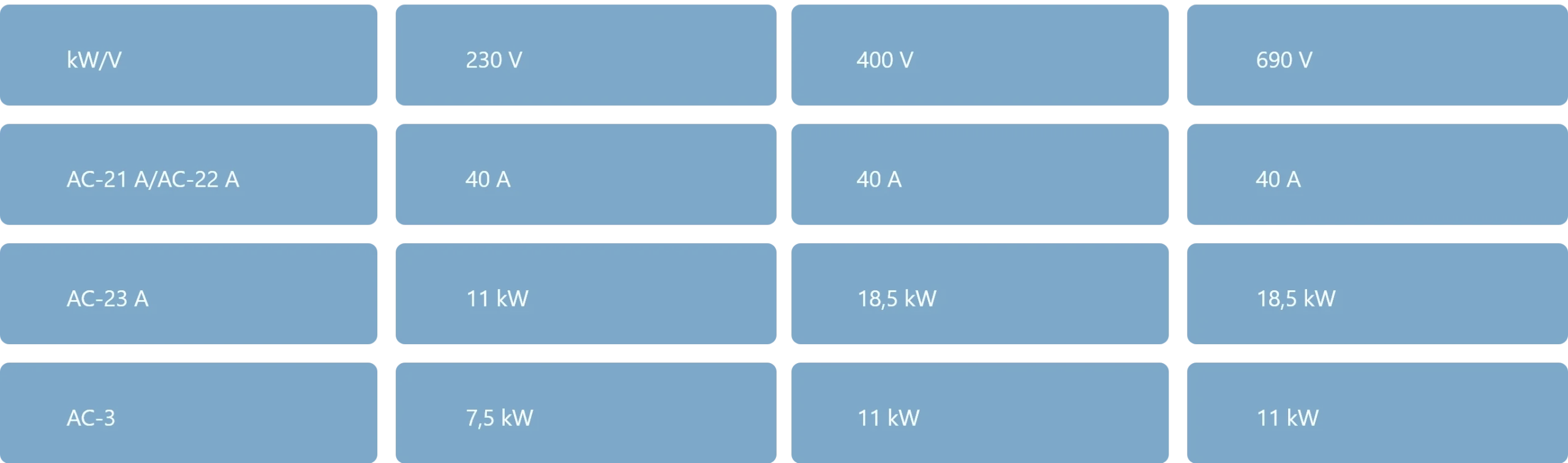

  • Doppelte Trennung AC-22A/AC-23A (18,5kW)
    AC-3 ( 11kW)

  • Sicherheitsklappe IP4X
    Unter Spannung stehende Kontakte unzugänglich

  • Kontakte mit Pads aus Silberlegierung
    (Korrosionsschutzbehandlung)

  • Automatisch wasserdicht IP66/IP67/IP69
    In den Positionen ON und OFF

  • Polygefüllte
    Hülle fiber Glasfasern

  • Käfigklemme verbessert
    die Leitfähigkeit und die
    Vibrationsfestigkeit

  • Klemmen identifiziert
    1, 2, 3, 4/N, 5, 6 und nach Farbe

  • Ergonomischer Griff
    Schraubenlose Montage

  • Schutzmantel

EVO bietet hohe Flexibilität in den anspruchsvollsten Anwendungen in Bezug auf Hygiene, Robustheit und Zuverlässigkeit

Selbstreinigende Kontakte
und einzigartiger

Kontaktmechanismus mit Silber-Nickel-Pads.

Abrupte Abschaltung
für eine sichere Wartung

Doppelte abrupte und sichtbare Abschaltung pro Pol.

Hochwertige Materialien für
anspruchsvolle Anwendungen

Halogenfrei und selbstverlöschend UL94, tropentauglich (IEC 60068-2), UV-beständig Klasse F1, korrosions- und chemikalienbeständig.

Robust unter
allen Umständen

Elektrische Ausdauer 15.000 Zyklen (Betriebszustand AC-23 A 690 V AC/40 A)

Automatische Wasserdichtheit

IP66/IP67/IP69 in den Positionen ON und OFF.

ABSCHALTUNG UNTER SPANNUNG

EVO wurde vom LCIE BUREAU VERITAS gemäß IEC/EN 60947-1 und 60947-3 zertifiziert und dient zum häufigen Ein- und Ausschalten unter Last sowie zum Trennen aller Niederspannungsstromkreise, unabhängig davon, ob es sich um einen Widerstandsstromkreis (AC-21 A),

einen gemischten Widerstands/Induktiv-Stromkreis (AC-22 A), einen Induktiv-Stromkreis (AC-23 A) handelt oder ob Elektromotoren gemäß IEC/EN 60947-3 unter Last (AC-3) ein- und ausgeschaltet werden müssen.

Sehen Sie sich unser Expertenblatt an

INSTALLATION ANWENDUNG

Vielseitige Installationsmöglichkeiten

EVO benötigt nur wenig Platz, keine sichtbaren Schrauben, keine Retentionszone und kann sowohl auf einem Schaltkasten als auch auf einer Aufputz-Wanddose installiert werden. Die Neigung ist frei wählbar. Mit seinem kompakten Format bietet der EVO-Trennschalter eine erhebliche Platzersparnis in Ihren Installationen.

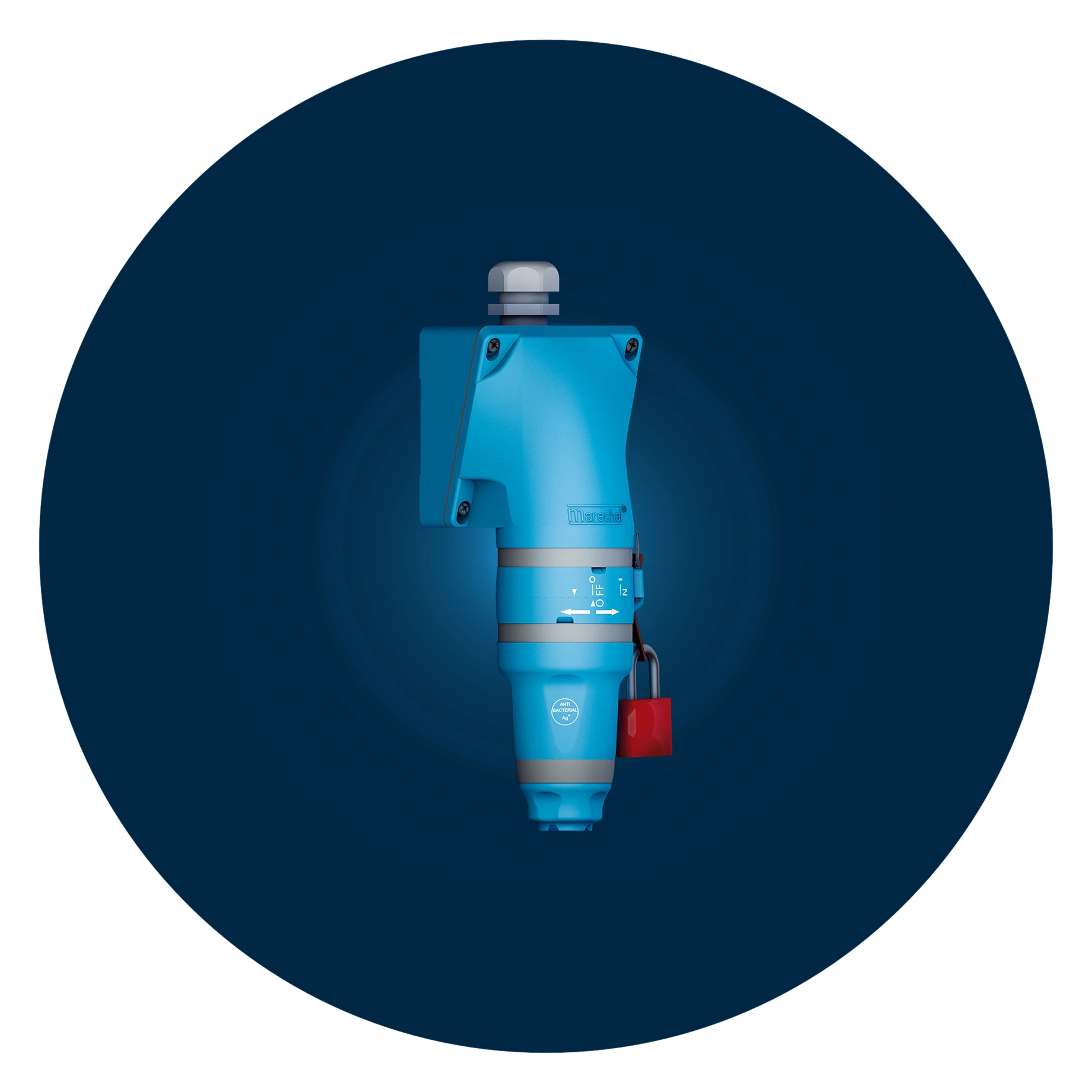

Vorhängeschloss :
Sichtbar für die Benutzer

Nach einer einfachen Drehung kann EVO in der Position ‚OFF‘ mit einem Vorhängeschloss versehen werden, wobei seine Wasserdichtigkeit erhalten bleibt. In dieser Position ermöglicht seine Trennfunktion ein sicheres Eingreifen auf der Lastseite und einen sicheren Betrieb.
