de calentamiento
Combinamos diseño industrial y tecnología para crear algunos de los productos eléctricos industriales más fiables del mundo.
1. El contacto del conductor en el prensacables de la base mural.
2. y 3. Los engastes en los 2 extremos de la trenza.
4. El contacto en la interfaz base/clavija.
5. El contacto del conductor en el prensacables de la clavija.
Por lo tanto, el diseño y la fabricación de estos cinco contactos deben realizarse con el mismo cuidado.
La elección del material de contacto es fundamental. El material debe:

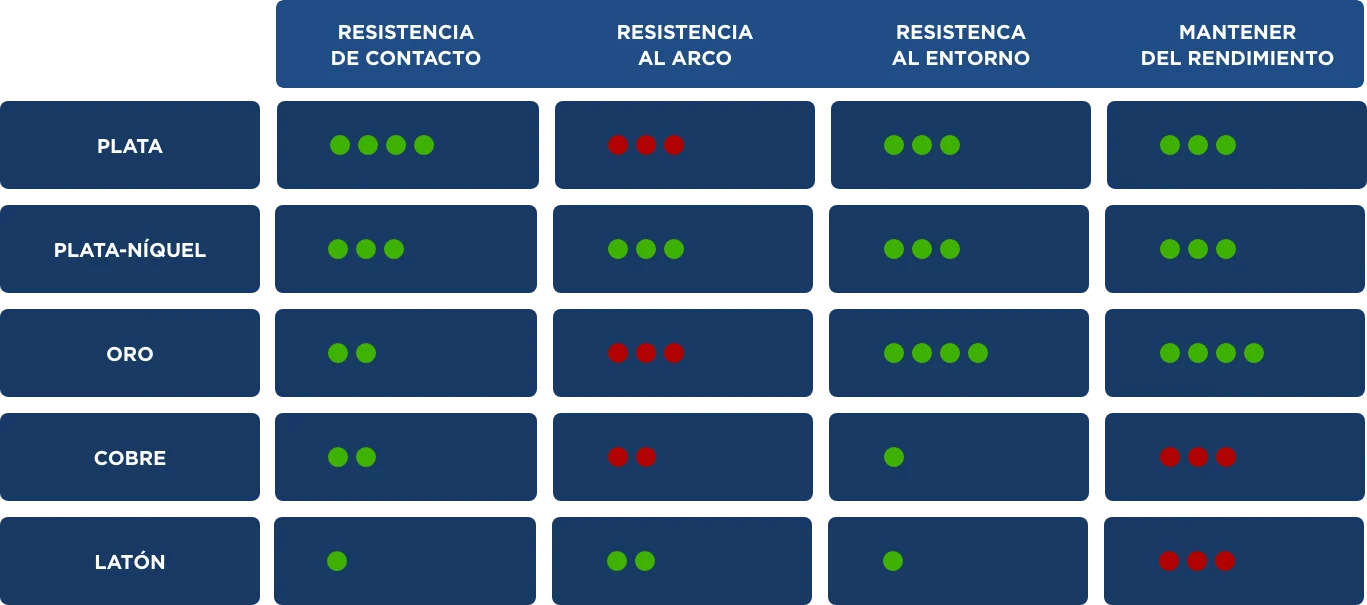

Según estos criterios, los materiales más corrientes ofrecen:
El material que mejor cumple con todos los criterios es la aleación de plata-níquel. Todos los fabricantes de dispositivos de corte lo utilizan habitualmente y por tanto, ha sido elegido para los DECONTACTOR™ para garantizar el mejor rendimiento en cuanto a conducción eléctrica tanto en funcionamiento normal como en corte.

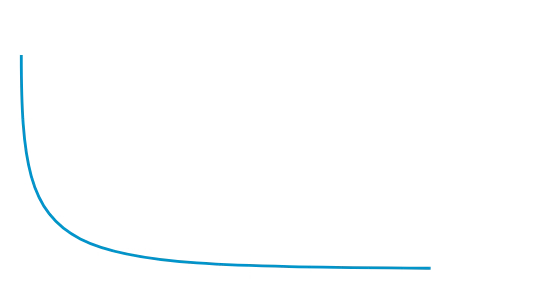

La fuerza aplicada al contacto es un parámetro clave que determina la calidad del contacto. Debe aplicarse una fuerza mínima cuando se introduce una clavija en su base, y esta fuerza debe permanecer constante en el tiempo (con o sin desgaste).

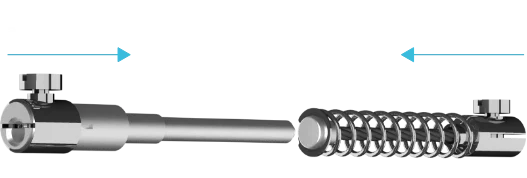

Las tomas MARECHAL® utilizan contactos en punta que llevan un muelle en el lado de la base. La presión de contacto se genera por la compresión de este muelle en el eje de la fuerza de inserción sin ninguna fricción. Este muelle está calibrado de forma muy precisa y su rango de compresión óptima está perfectamente calculado.
El aflojamiento de los bornes (y el consecuente calentamiento) es una de las causas principales de fallo. Ello es debido a diferentes factores:

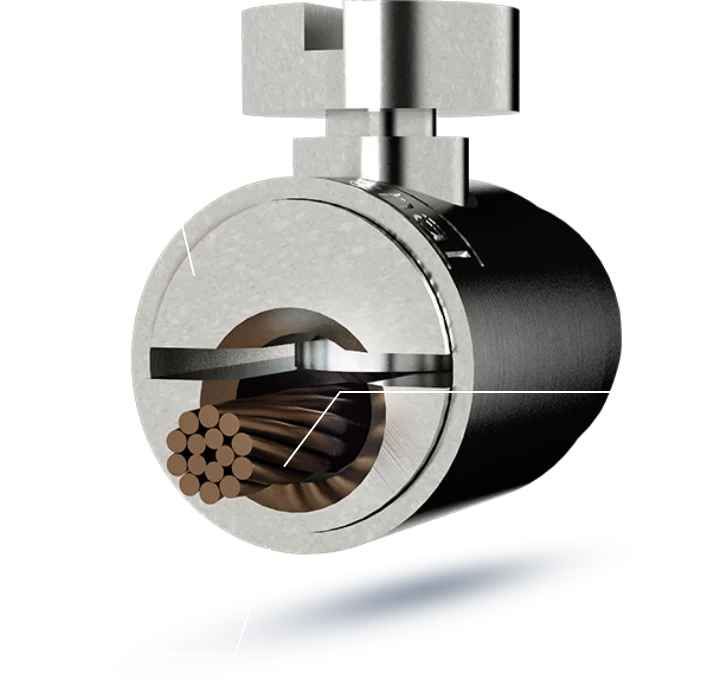

Si el borne está equipado con un simple tornillo, la deformación del cobre provoca una relajación de la fuerza de compresión. En consecuencia, la resistencia de contacto en la ubicación del prensacables aumenta y la temperatura sube rápidamente superando el límite aceptable. A la inversa, el DECONTACTOR™ está equipado con bornas con bloqueo elástico pensadas para compensar la deformación (fluencia) del cobre y resistir los impactos y las vibraciones: se aplica una fuerza constante al conductor con un tornillo y un anillo elástico metálico que rodea el cuerpo de la borna ranurada.

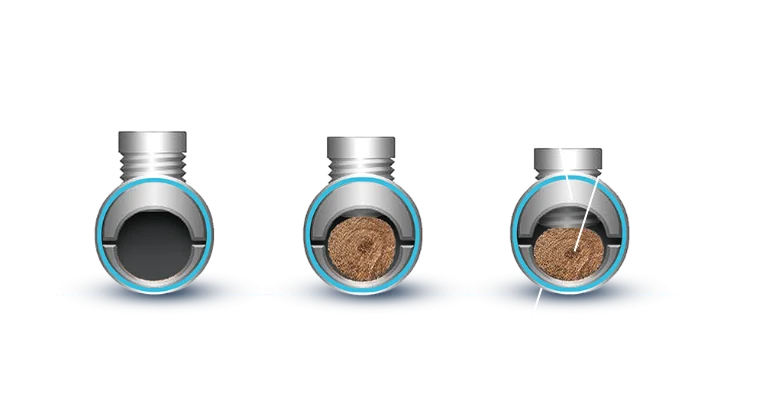

Con la presión del tornillo, la ranura del cuerpo de la borna se abre hasta quedar retenida por el anillo, que entonces se deforma de manera elíptica y elástica. La elasticidad del anillo compensa de forma permanente la fluencia del conductor. Las variaciones dimensionales se compensan con los ciclos térmicos causados por el paso intermitente de la corriente. Este apriete elástico previene también el aflojamiento causado por los golpes y las vibraciones. Los aparatos MARECHAL® utilizan diferentes construcciones basadas en este mismo principio, en función del tamaño de los conductores que se tienen que conectar. Reutilizables a voluntad, estas bornas proporcionan una calidad de conexión constante y fiable que no requiere ninguna comprobación de los aprietes impuestos por la normativa de instalación y mantenimiento.

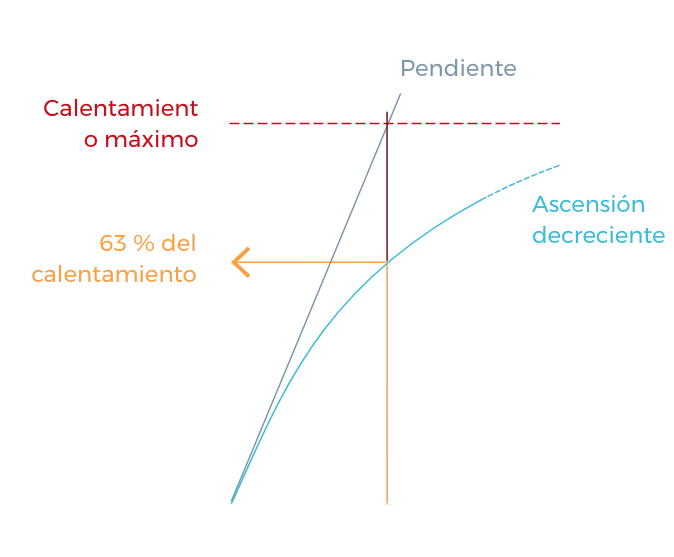

Equilibrio térmico Un aparato atravesado por una corriente se calienta hasta alcanzar un «equilibrio térmico», tras un determinado tiempo. Esta estabilización se alcanza cuando el calor generado por la resistencia del aparato es igual al calor disipado a lo largo de los conductores y en el entorno. Se ha definido un parámetro convencional que puede medir con precisión la constante de tiempo, es decir, el tiempo durante el cual un aparato alcanzaría su temperatura de equilibrio si esta subida fuera lineal (pendiente) y no decreciente. Este periodo corresponde al 63 % del calentamiento máximo. El calentamiento Por convenio, los calentamientos se expresan en Kelvin (K) para distinguirlos de las temperaturas ambiente en grados Celsius o grados Fahrenheit. La curva de calentamiento de un aparato depende de su equilibrio térmico y su constante de tiempo. Permite calcular su calentamiento para una corriente dada y un periodo específico.
Rara vez se hace uso de una toma de corriente industrial con corrientes de funcionamiento estables o continuas. El DECONTACTOR™ suele estar sometido a corrientes de funcionamiento mucho más agresivas del tipo arranque de motor o máquina con ciclos de consumo variables. Las constantes de tiempo muy largas o la inercia térmica del DECONTACTOR™ permiten absorber sin dificultad los ciclos de intensidad y por lo tanto, le proporcionan una gran longevidad. El material de estos contactos puede soportar sobrecalentamientos accidentales sin daños permanentes irreversibles

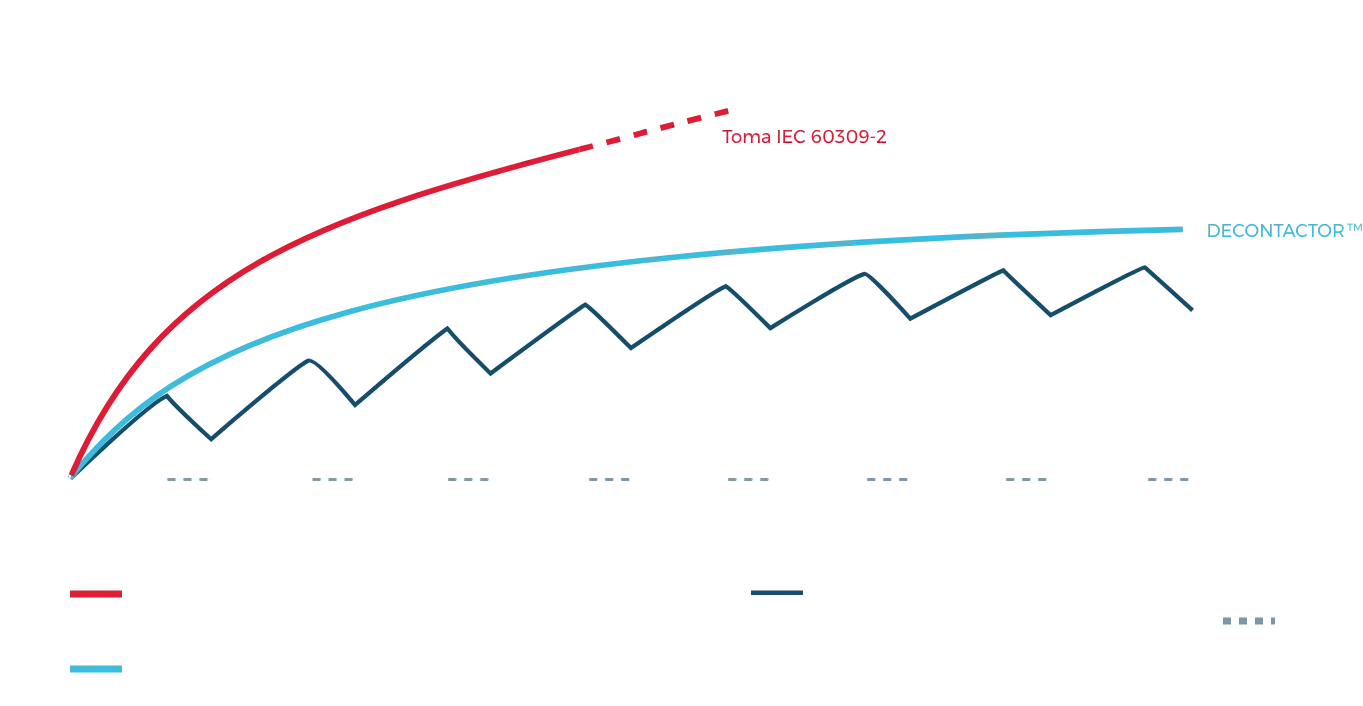

Curvas de calentamiento sucesivas de un DECONTACTOR™ sometido a un ciclo de corriente particular
La norma relativa a las tomas de corriente IEC/EN 60309-1 limita el calentamiento de los contactos a 50 K, en una temperatura ambiente de hasta 45 °C. Los contactos de aleación de plata soportan temperaturas de hasta 400 ºC sin sufrir daños y su calentamiento está limitado por la necesidad de no dañar las piezas circundantes o de no representar un peligro para los operarios. En las condiciones de pruebas previstas por la norma IEC 60309-1, el calentamiento máximo constatado de los productos MARECHAL® es inferior a 50 K.
