Schaltleistung

Um die Sicherheit von Nutzern und Einrichtungen zu gewährleisten, muss eine Steckdose Folgendes mit sich bringen:

Das versehentliche oder unbeabsichtigte Herausziehen zu verhindern.
Dem versehentlichen Schließen bei einem Fehlerstrom standhalten (blockierter Motor, beschädigtes Kabel...).
Bei normaler Belastung und unter Überlastungsbedingungen (oder im Notfall) oder bei Maschinen mit induktivem Reststrom an- und abschließbar sein.
Einem Kurzschluss standhalten.

Norm IEC/EN 60309-1 - Steckdosen für den industriellen

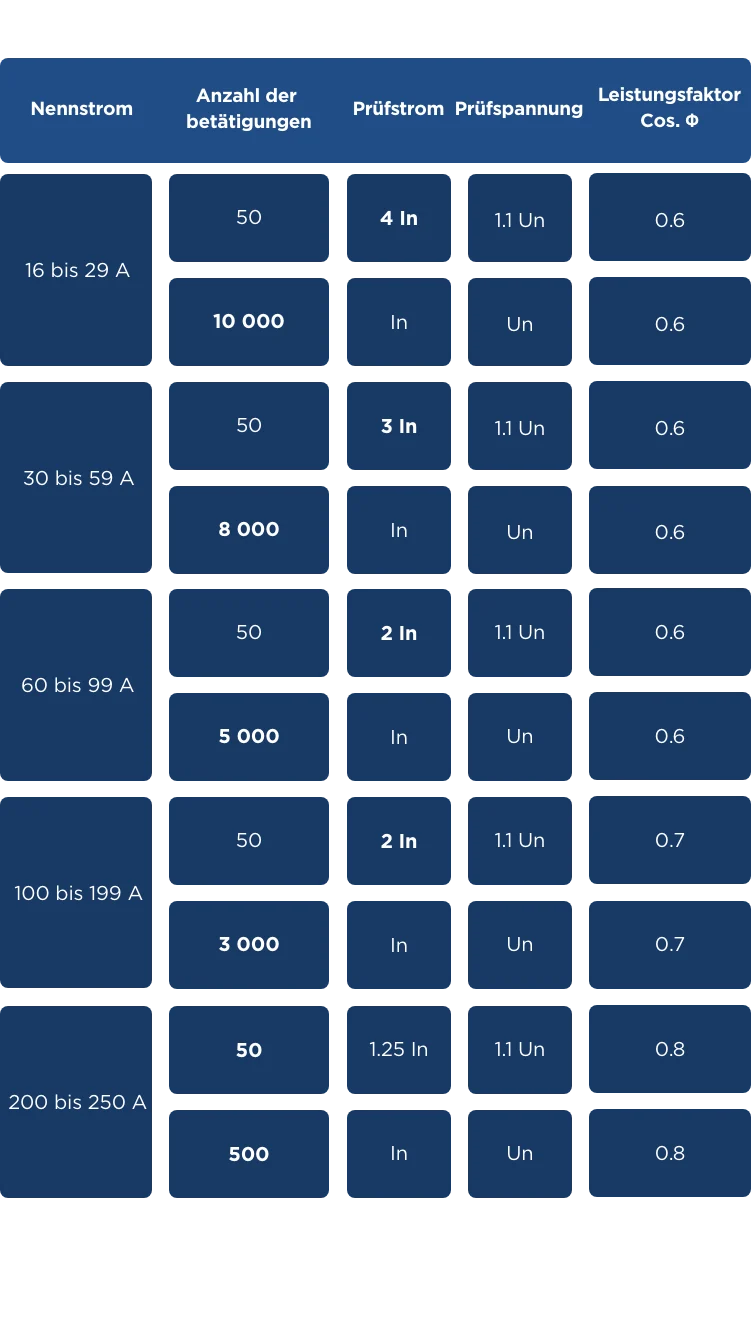

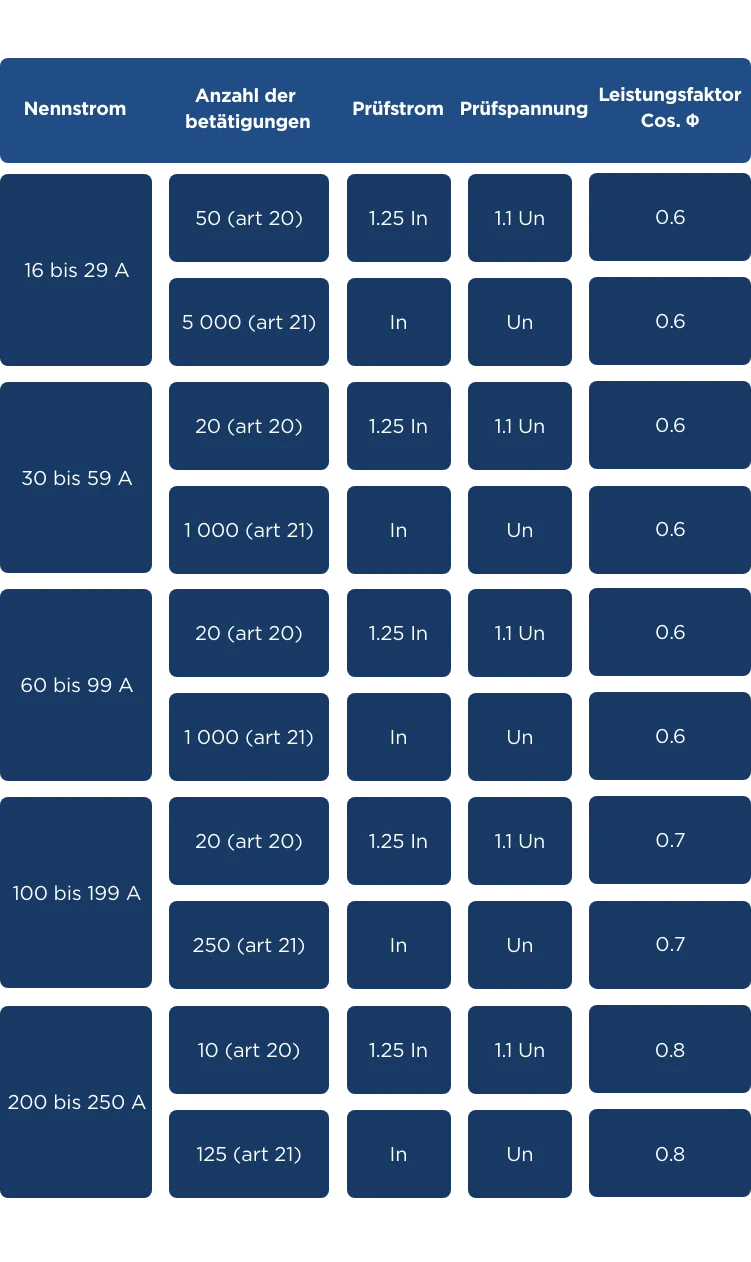

Gebrauch Gemäß IEC/EN 60309-1 müssen Geräte ohne Verriegelungsvorrichtung (Interlock) ein ausreichendes Ausschaltvermögen aufweisen. Die Konformität wird überprüft, indem jedes Gerät mit einem neuen Zusatzgerät getestet wird. Die Konformität mit dieser Norm wird dadurch beurteilt, dass das gleiche Gerät die aufeinanderfolgenden Prüfungen nach Artikel 20 (Schaltleistung), 21 (Normalbetrieb) und 22 (Erhitzung) besteht. Jeder Ausfall macht die gesamte Serie ungültig.

Norm IEC 60309-4 – Steckdosen für industrielle Zwecke – Teil 4: Steckdosen und ortsveränderliche Steckdosen mit Schalter, mit oder ohne Verriegelungsvorrichtung.

Diese Norm gilt für Steckdosen mit einem Schaltorgan, einschließlich Steckdosen mit eingebauter Unterbrechungsvorrichtung. Für ihre Konformität gilt Artikel 20 der Norm IEC/EN 60309-1 mit der folgenden Ausnahme:

Eine Steckdosenbasis oder eine bewegliche Steckdose in Verbindung mit einem Schalter ohne
Verriegelungsvorrichtung verbunden ist, muss mit der Unterbrechervorrichtung in der Stellung
geschlossen sein
Eine Steckdosenleiste oder eine mobile Steckdose mit integrierter Unterbrechungsvorrichtung
ohne Verriegelungsvorrichtung muss zweimal geprüft werden:
- Die erste Prüfung mit der Trennvorrichtung in geschlossener Stellung (Prüfung des Sockels oder der mobilen Steckdose)
- ein zweites Mal, wenn der Stecker, der die Schaltvorrichtung betätigt, in der Halterung verbleibt.
  in den Sockel oder die Steckdose eingesteckt ist (Prüfung des Schalters)

DECONTACTOR™ werden von dieser Norm abgedeckt.

Norm IEC 60947-3 – Teil 3: Lasttrennschalter, Trennschalter, Lasttrennschalter und Sicherungskombinationen.

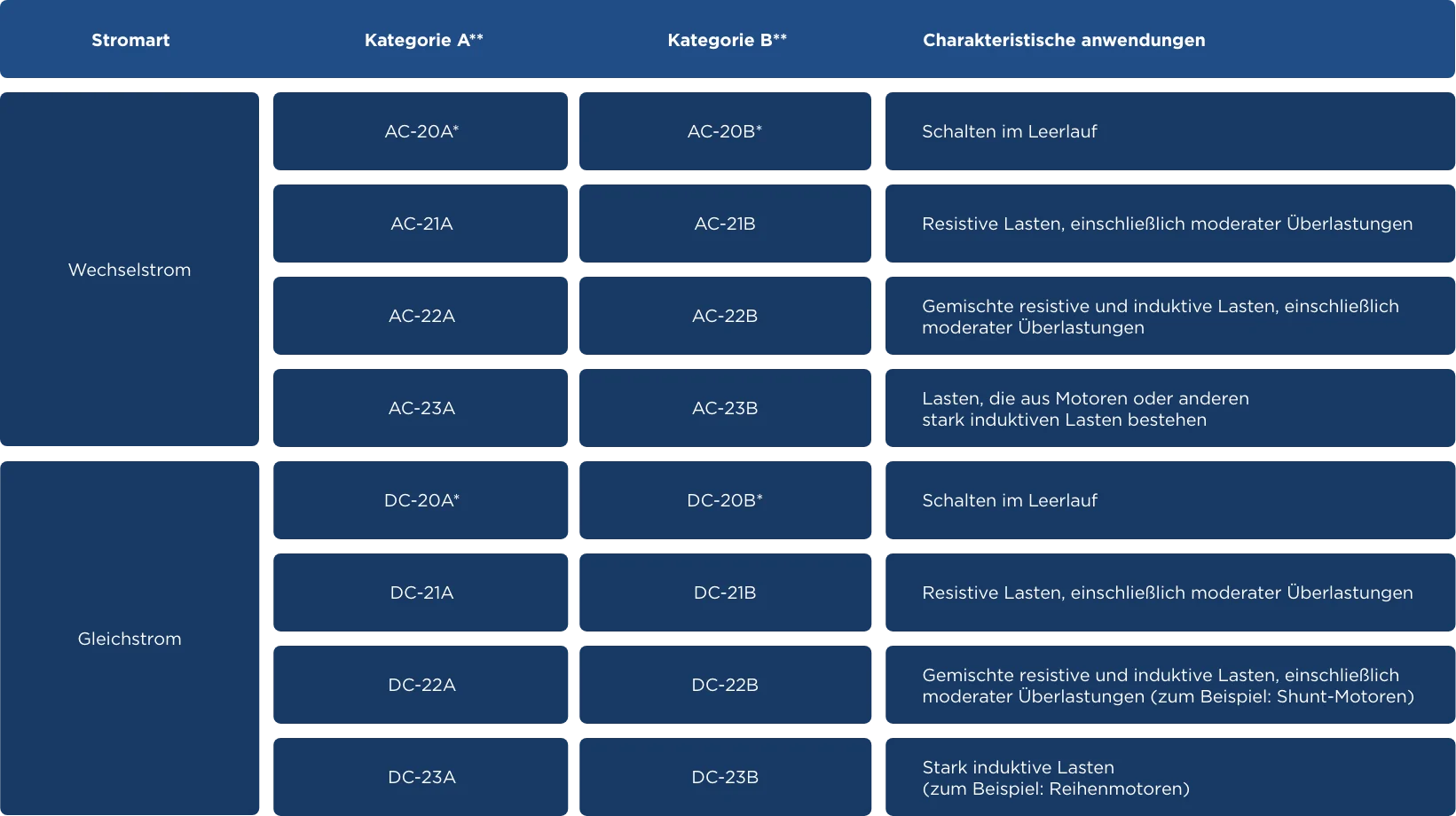

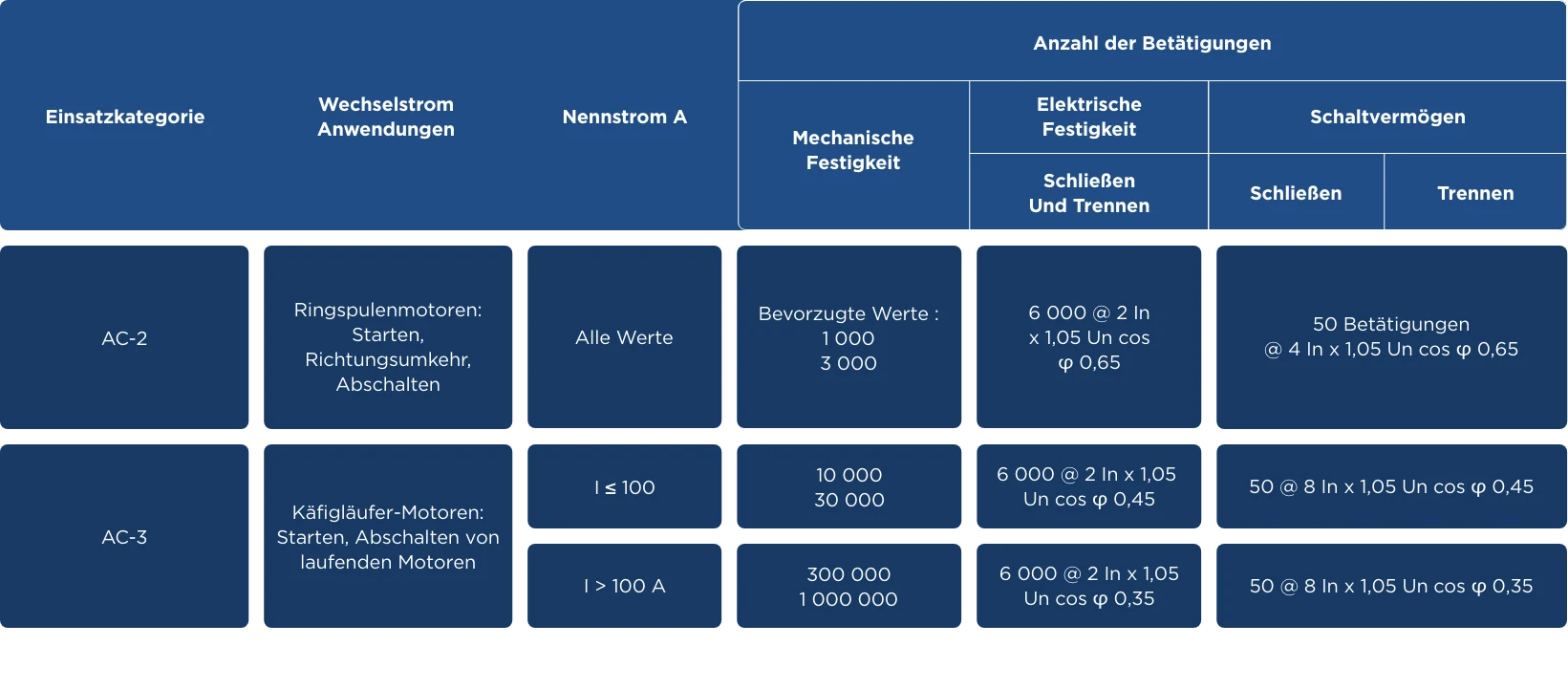

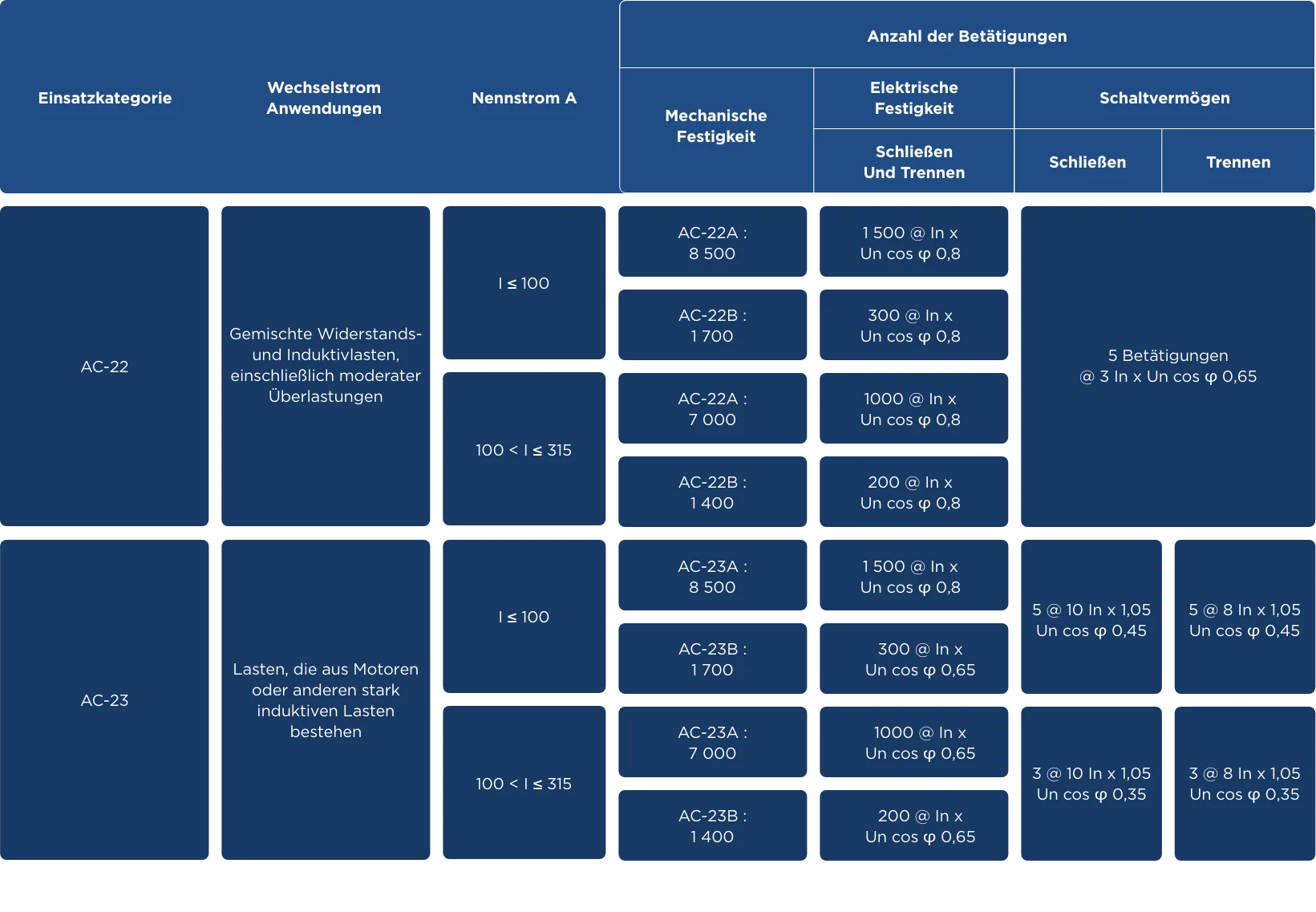

Ein- und Ausschaltvermögen: Das Bemessungs-Einschalt- und Ausschaltvermögen wird in Abhängigkeit von der Bemessungsbetriebsspannung und dem Bemessungsbetriebsstrom sowie der Gebrauchskategorie angegeben.
