1. Der Leiterkontakt in der Drahtklemme der Steckdosenleiste.
2. und 3. Die Quetschstellen an beiden Enden des Geflechts.
4. Der Kontakt an der Schnittstelle Sockel/Stecker.
5. Der Kontakt des Leiters in der Drahtklemme des Steckers.
Bei der Gestaltung und Durchführung dieser fünf Kontakte muss daher die gleiche Sorgfalt angewandt werden.
Die Wahl des Kontaktmaterials ist von grundlegender Bedeutung. Es muss :
Nach diesen Kriterien bieten die gängigsten Materialien:
Das Material, das alle Kriterien am besten erfüllt, ist eine Silber-Nickel-Legierung. Es wird von allen Herstellern von Schaltgeräten routinemäßig verwendet und wurde daher für die DECONTACTOR™ ausgewählt, um die beste elektrische Leitfähigkeit im Betrieb und bei der Abschaltung zu gewährleisten.

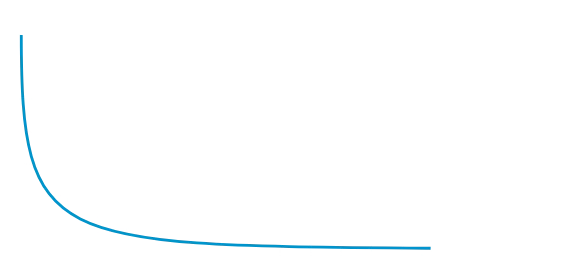

Die auf den Kontakt ausgeübte Kraft ist ein Schlüsselparameter, der die Qualität eines Kontakts bestimmt. Es muss eine Mindestkraft aufgebracht werden, wenn ein Stecker in seinen Sockel eingeführt wird, und diese Kraft muss konstant bleiben.
Kraft über die Zeit (mit oder ohne Anwendung)

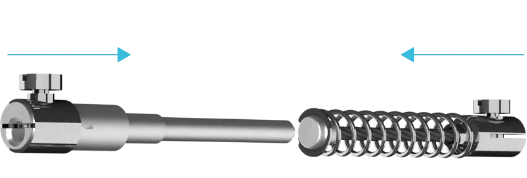

Die MARECHAL®-Steckdosen verwenden Endkontakte mit einer Feder auf der Sockelseite. Der Kontaktdruck wird durch die Kompression dieser Feder in der Achse der Einsteckkraft erzeugt, ohne jegliche Reibung. Diese Feder ist sehr genau kalibriert und ihr optimaler Kompressionsbereich ist perfekt berechnet.
Das Lösen von Anschlüssen (und die damit verbundene Erhitzung
) ist eine der Hauptursachen für Ausfälle. Sie wird durch verschiedene Faktoren verursacht:
Wenn der Anschluss mit einer einfachen Schraube versehen ist, führt die Verformung des Kupfers dazu, dass es sich verformt.
Der Kontaktwiderstand an der Stelle der Drahtklemme steigt.
Die Folge ist, dass die Temperatur schnell über die

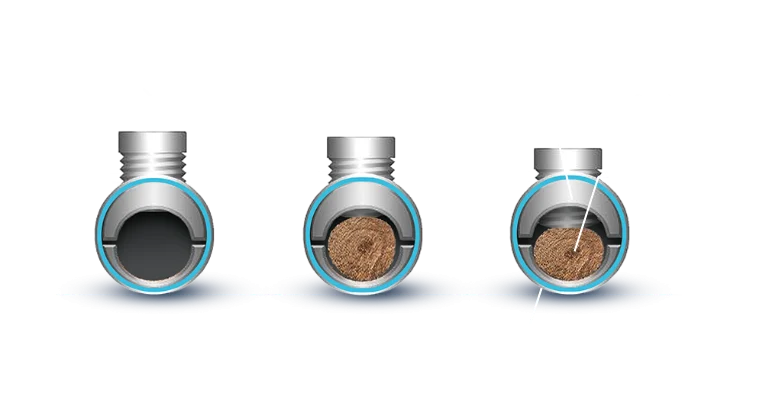

über ein akzeptables Maß hinaus. Im Gegensatz dazu ist der DECONTACTOR™ mit elastisch verriegelten Klemmen ausgestattet, die so konzipiert sind, dass sie die Verformung (Kriechen) von Kupfer ausgleichen und Stößen und Vibrationen standhalten: Eine konstante Kraft wird mithilfe einer Schraube und eines elastischen Metallrings, der den Schlitzring umgibt, auf den Leiter ausgeübt.

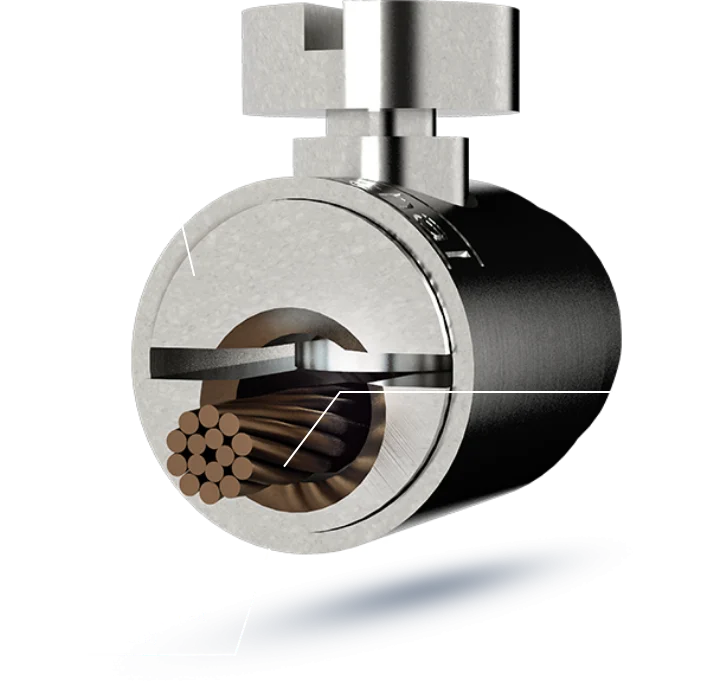

Körper der geschlitzten Klemme.
Unter dem Druck der Schraube öffnet sich der Schlitz im Gehäuse des Anschlusses, bis er vom Ring gehalten wird, der sich dann elliptisch und elastisch verformt. Die Elastizität des Rings gleicht das Kriechen des Leiters permanent aus. Bei thermischen Zyklen, die durch den zeitweiligen Stromfluss verursacht werden, werden Dimensionsänderungen ausgeglichen. Diese elastische Klemmung verhindert auch die Lockerung durch Stöße und Vibrationen. Die MARECHAL®-Geräte verwenden je nach Größe der anzuschließenden Leiter verschiedene Konstruktionen, die auf demselben Prinzip beruhen. Diese Klemmen sind beliebig oft wiederverwendbar und bieten eine gleichbleibende und zuverlässige Verbindungsqualität, die keine durch die Installations- und Wartungsvorschriften vorgeschriebene Überprüfung der Klemmung erfordert.
Thermisches Gleichgewicht
Ein Gerät, durch das ein Strom fließt, erwärmt sich und erreicht,
nach einer gewissen Zeit ein „thermisches Gleichgewicht“. Diese
Stabilisierung wird erreicht, wenn die vom Widerstand des Geräts erzeugte Wärme gleich der Wärme ist, die entlang der Leiter und an die Umgebung abgegeben wird. Es wurde ein konventioneller Parameter definiert, der die Zeitkonstante genau messen kann, d. h. die Zeit, für die ein Gerät seine Gleichgewichtstemperatur erreichen würde, wenn dieser Anstieg linear (Steigung) und nicht degressiv wäre. Diese Zeit entspricht 63 % der maximalen Erwärmung.
Die Aufwärmung
Konventionell wird die Erwärmung in Kelvin (K) angegeben, um sie von den Umgebungstemperaturen in Grad Celsius oder Grad Fahrenheit zu unterscheiden. Die Erwärmungskurve eines Geräts hängt von seinem thermischen Gleichgewicht und seiner Zeitkonstante ab. Mit ihr lässt sich seine Erwärmung bei einem bestimmten Strom und für einen bestimmten Zeitraum berechnen.
Eine Industriesteckdose wird selten im Betrieb mit einem stabilen oder kontinuierlichen Strom verwendet. Der DECONTACTOR™ ist meist viel härteren Betriebsströmen vom Typ Motorstart, Maschine mit variablen Verbrauchszyklen ausgesetzt. Die sehr langen Zeitkonstanten oder die thermische Trägheit der DECONTACTOR™ ermöglichen es, die Stromzyklen problemlos zu absorbieren, und verleihen ihm somit eine lange Lebensdauer. Das Material seiner Kontakte kann versehentliche Überhitzungen ohne irreversible bleibende Schäden verkraften.

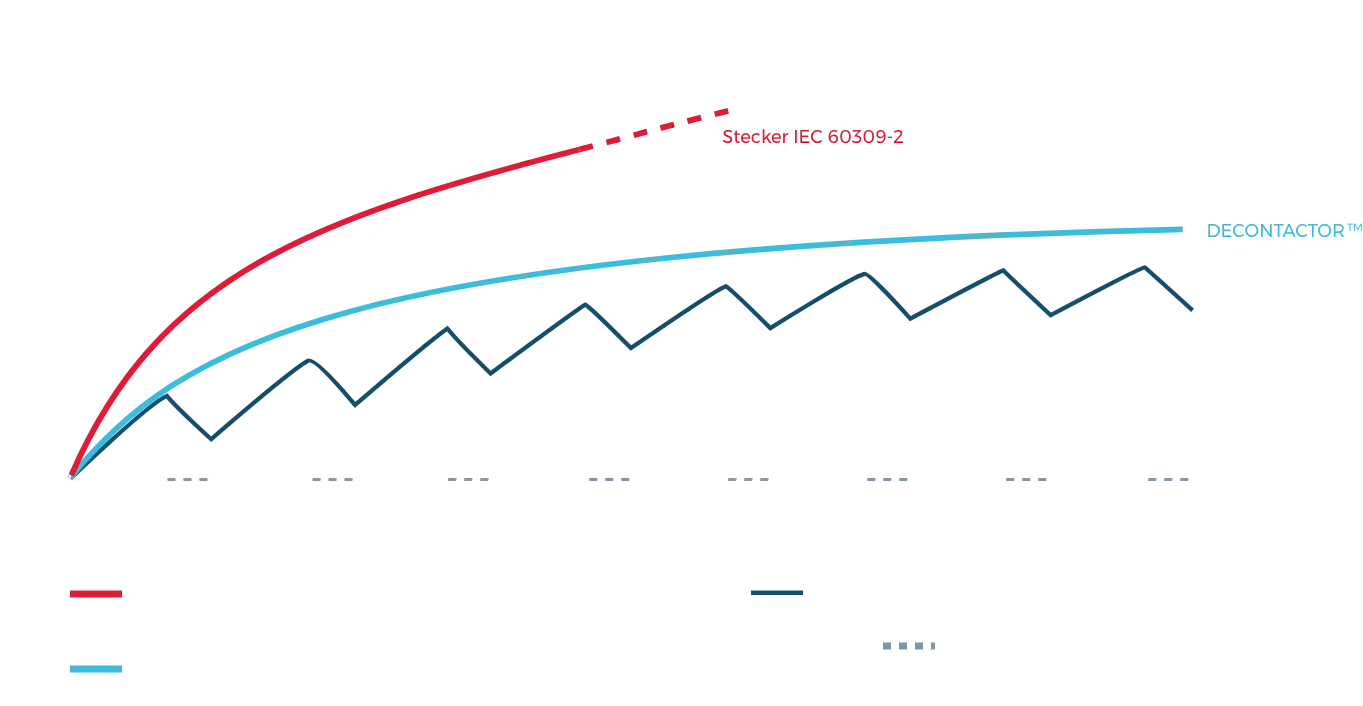

Kurven aufeinanderfolgender Erwärmungen eines DECONTACTOR™, der einem bestimmten Stromzyklus ausgesetzt ist
Die Norm für Steckdosen IEC/EN 60309-1 begrenzt die Erwärmung der Kontakte auf 50 K, bei einer Umgebungstemperatur von bis zu 45 °C. Kontakte aus Silberlegierung halten Temperaturen von bis zu 400 °C unbeschadet aus, und ihre Erwärmung wird durch die Notwendigkeit begrenzt, umliegende Teile nicht zu beschädigen oder eine Gefahr für die Bediener darzustellen. Unter den in der Norm IEC 60309-1 festgelegten Prüfbedingungen liegt die festgestellte maximale Erwärmung von MARECHAL®-Produkten unter 50 K.
